Замена угольных щёток в вибрационной шлифовальной машине Dexter 330W - модель 330SHS2.5

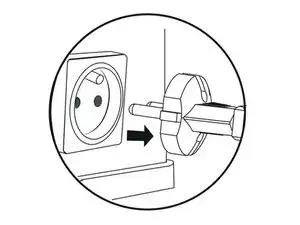

Перед началом работы обязательно отключите устройство от сети.

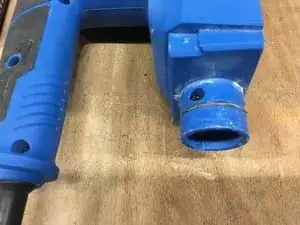

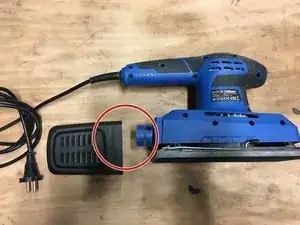

Снимите кожух для сбора пыли и уплотнение на задней части корпуса.

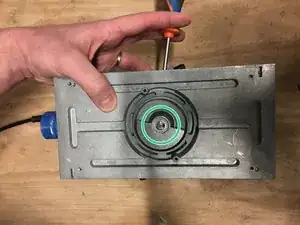

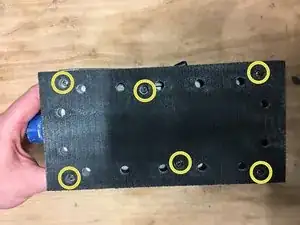

Выверните шесть винтов крепления подошвы.

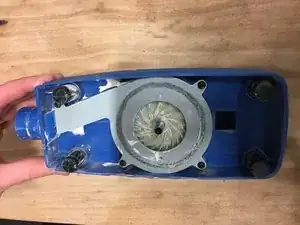

Закрепите ротор отверткой, чтобы можно было отвинтить центральный винт — без фиксации шестерни это сделать нельзя.

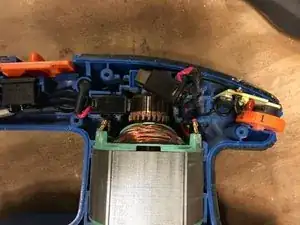

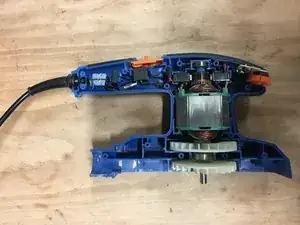

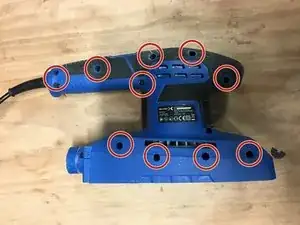

Отверткой отвинтите винты и откройте корпус устройства.

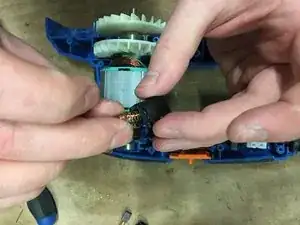

Подденьте две щётки отвёрткой и выньте их из посадочных мест.

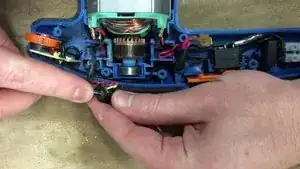

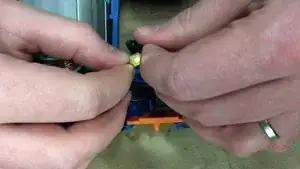

Нажмите защёлку, чтобы отсоединить щётку от двигателя.

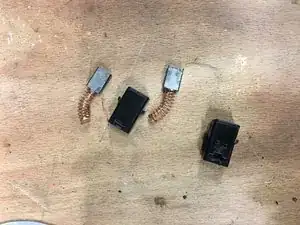

Извлеките щётки из дверцы щёток.

Затем установите новые щётки на место.

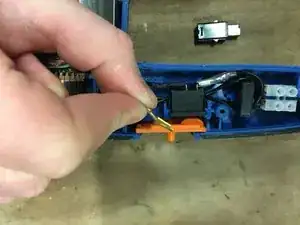

Подденьте язычок разъёма отверткой перед его подключением.

Подключите щётку и убедитесь, что крепление зафиксировано надежно.

Верните две щётки в их посадочные места.

Установите корпус на место, затем закрепите его винтами.

Не забудьте вернуть уплотнение на место.

Совместите детали, затем зафиксируйте ротор отверткой перед закручиванием винтов.

Верните подложку и закрутите винты.

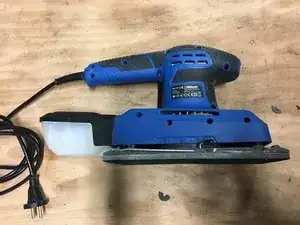

Наконец, установите мешок для пыли на место.
