Замена выключателя Wacker Concrete Vibrator M1500120 REV 100 2016

Перед началом убедитесь, что устройство отключено от питания.

Поднимите рычаг быстрого отсоединения, чтобы освободить фиксатор гибкого вала.

Снимите гибкий вал.

Используйте отвертку Torx T20, чтобы выкрутить девятнадцать винтов, крепящих две половины корпуса устройства.

Положите устройство на правый бок так, чтобы отверстия для винтов были вверх.

Снимите задний пылевой фильтр.

Поднимите и снимите левую половину корпуса устройства.

Если половины корпуса застряли, используйте плоскую отвертку, чтобы создать зазор между ними.

Поднимите выключатель и выньте его из гнезда в корпусе.

Используйте тонкогубцы, чтобы отсоединить черный и белый питающие провода от их клемм на выключателе.

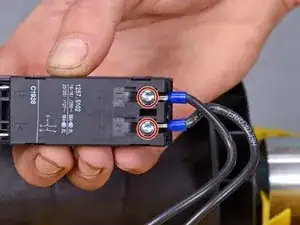

Используйте отвертку Torx T10, чтобы ослабить два винта клемм, фиксирующих провода к выключателю.

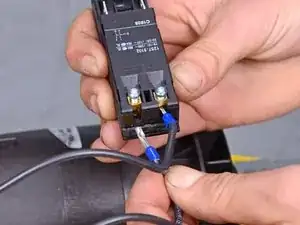

Тяните, чтобы снять оба черных провода с их клемм на выключателе.

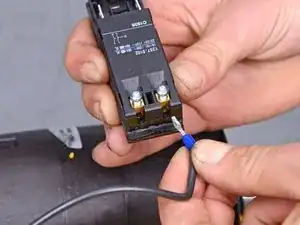

При сборке установите черный провод с надписью в клемму 1, а черный провод без надписи — в клемму 2.

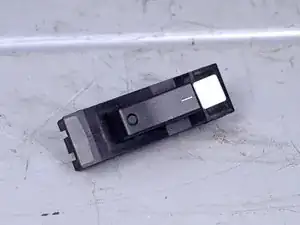

Остался только выключатель.
