Замена сетевого кабеля вибратора для бетона Wacker M1500120 REV 100 2016

Перед началом убедитесь, что устройство отключено от питания.

Поднимите рукоятку быстрой разъединения, чтобы освободить фиксатор гибкого вала.

Снимите гибкий вал.

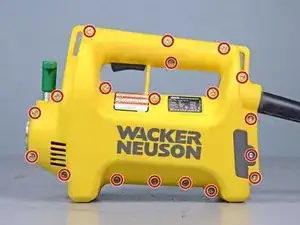

Используйте отвертку Torx T20, чтобы выкрутить девятнадцать винтов, крепящих две половины корпуса устройства.

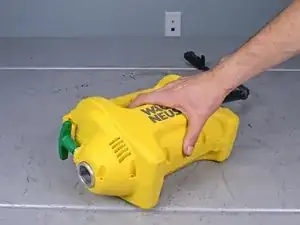

Положите устройство на правую сторону так, чтобы отверстия под винты были вверх.

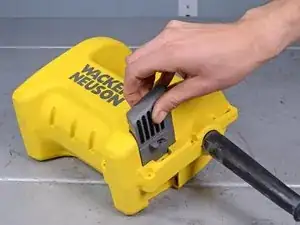

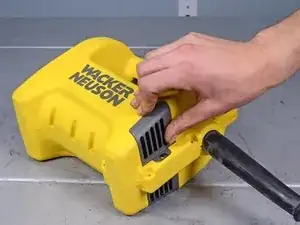

Снимите задний пылевой фильтр.

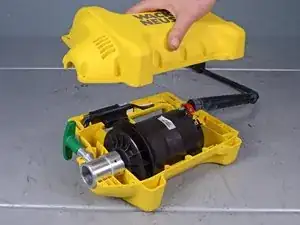

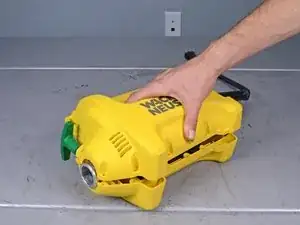

Поднимите и снимите левую половину корпуса устройства.

Если половины корпуса кажутся зажатым, используйте плоскую отвертку, чтобы создать зазор между ними.

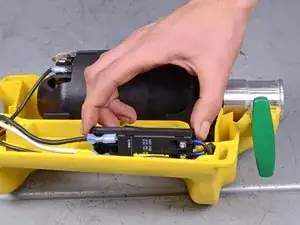

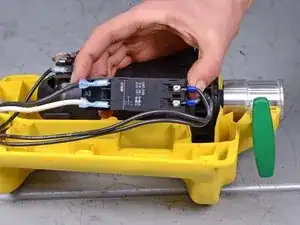

Выньте выключатель из его гнезда в корпусе.

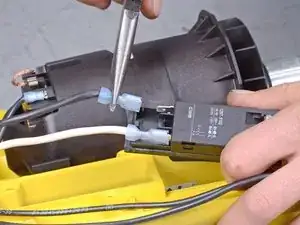

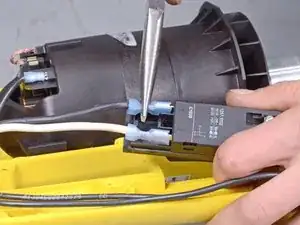

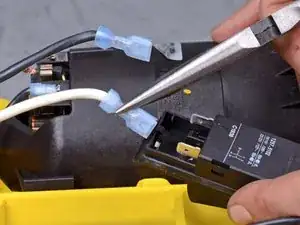

Используйте кусачки с тонкими губками, чтобы отсоединить черный и белый питающие провода от их клемм на выключателе.

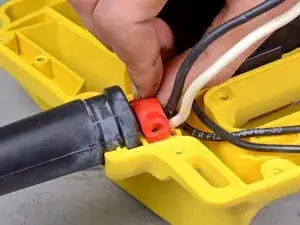

Используйте отвертку Torx T20, чтобы выкрутить два винта, крепящие зажим сетевого кабеля к корпусу.

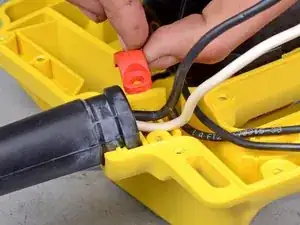

Снимите зажим сетевого кабеля.

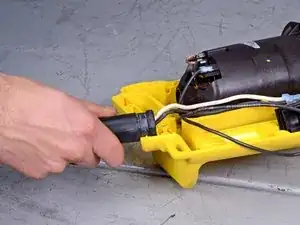

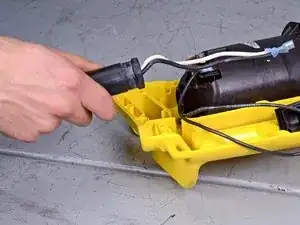

Поднимите узел сетевого кабеля вверх и отведите от устройства.

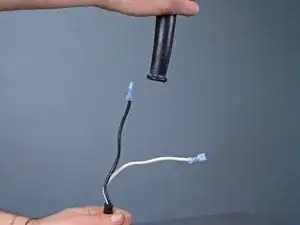

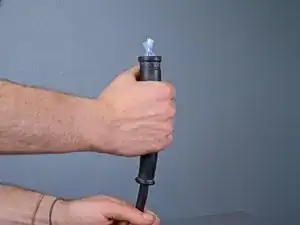

Сдвиньте укрепляющую втулку вверх и снимите ее с сетевого кабеля.

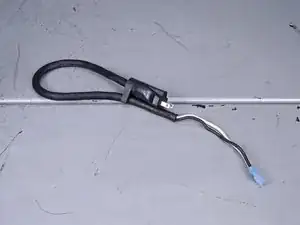

Остается только сетевой кабель.
