Замена задней камеры планшета Asus TF300T

Начните процесс, убедившись, что док подключен и питание выключено.

Начните с использования пластикового инструмента для вскрытия со стороны, противоположной доку/порту зарядки. Начните открывать устройство вдоль коротких сторон планшета.

Когда вы доберётесь до стороны с портом зарядки/доком, будьте осторожны с инструментом для вскрытия из‑за более тонкого пластика, который может сломаться при чрезмерной силе.

Когда инструменты для вскрытия полностью пройдут по периметру устройства, используйте лопатку, чтобы отделить заднюю панель от экрана и открыть внутренности.

В планшетах серии Asus Transformer имеется механический выключатель питания. Его следует перевести в положение выкл. перед работой с планшетом.

Найдите выключатель питания рядом с кнопкой питания в верхней левой части. Используйте инструмент, чтобы сдвинуть его в положение, помеченное «off»

Для многих ремонтов, например замены экрана или дигитайзера, после выключения планшета снимать батарею не требуется. Будьте очень аккуратны, чтобы металлическими инструментами не замкнуть что‑нибудь!

Используя крестовую отвертку Phillips #00, удалите все винты, крепящие батарею к материнской плате.

После удаления начальных винтов, как показано на фото, используйте лопатку, чтобы снять крышку, закрывающую защёлки датчика дока и ещё несколько винтов.

Снова удалите винты той же отверткой и используйте лопатку, чтобы отсоединить разъёмы датчиков от их соответственно установленных защёлок.

Когда батарея будет освобождена, используйте лопатку, чтобы вынуть батарею с её места.

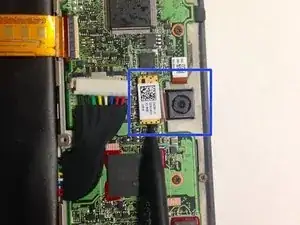

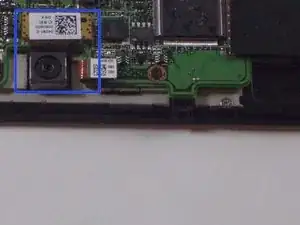

Когда задняя панель будет снята, используйте пинцет или лопатку, чтобы поднять камеру с её места.

Поднимайте за золотой контакт, а не за саму камеру.
