Замена порта зарядки планшета Asus TF300T

Начните процесс, убедившись, что док-станция отключена, а устройство выключено.

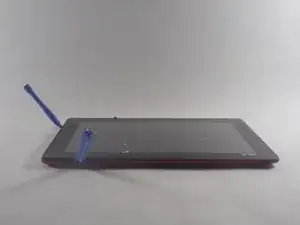

Начните с использования пластикового инструмента для открытия на стороне, противоположной док-станции/порту зарядки. Начните открывать устройство вдоль коротких сторон планшета.

Когда вы доберетесь до стороны с портом зарядки/док-станцией, будьте осторожны с инструментом для открытия из-за тонкого пластика, который может сломаться при чрезмерном усилии.

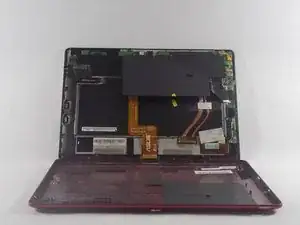

Как только инструменты для открытия полностью обойдут устройство, используйте лопатку, чтобы отделить заднюю панель от экрана и открыть внутреннюю часть.

Планшеты серии Asus Transformer имеют жесткий переключатель питания. Его следует выключить перед работой с планшетом.

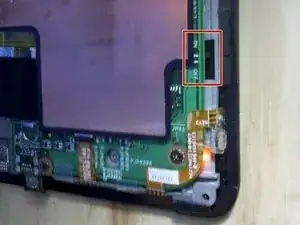

Найдите переключатель питания рядом с кнопкой включения в верхнем левом углу. Используйте инструмент, чтобы сдвинуть его в положение «выключено».

Для многих ремонтов, таких как замена экрана или digitizer, вам не нужно снимать аккумулятор, как только вы выключили планшет. Будьте очень осторожны, чтобы не замыкать что-либо металлическими инструментами!

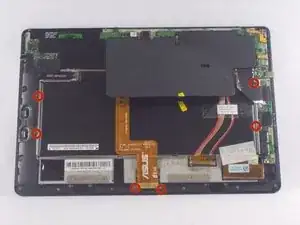

Используя отвертку Phillips #00, удалите все винты, соединяющие аккумулятор с материнской платой.

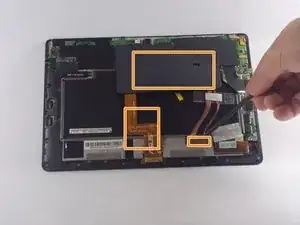

После того как вы удалили начальные винты, как показано на фото, используйте лопатку, чтобы убрать крышку, скрывающую клипсы для датчика док-станции и несколько дополнительных винтов.

Снова удалите винты тем же отверткой и используйте лопатку, чтобы отключить датчики от их клипс.

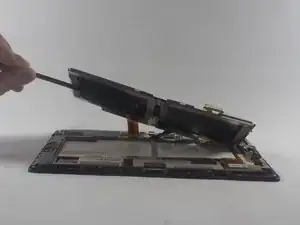

После освобождения аккумулятора используйте лопатку, чтобы удалить аккумулятор из его места.

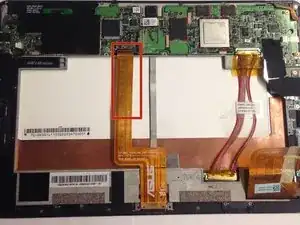

С удаленным аккумулятором зарядная лента становится свободно доступной с помощью пинцета. Осторожно поднимите белый удерживающий флажок на ZIF-разъеме кабеля и вытащите кабель.
