Замена материнской платы ASUS ZenPad S 8.0

если имеется, извлеките карту MicroSD перед разборкой. Невынутая карта может быть повреждена, как и задняя крышка или слот для MicroSD.

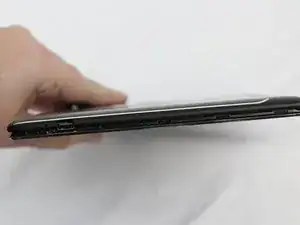

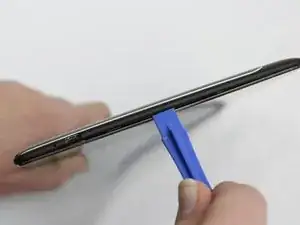

Используйте пластиковый инструмент, чтобы поддеть между серебристой рамкой и задней крышкой.

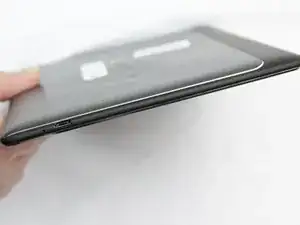

Проведите инструментом по периметру устройства, чтобы освободить заднюю крышку.

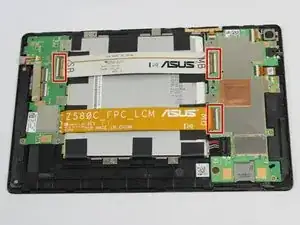

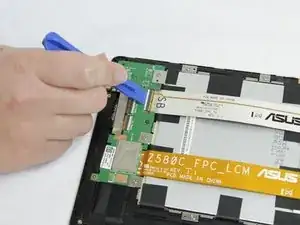

Извлеките ленточные кабели, подняв белую удерживающую защёлку на ZIF-коннекторах, затем потянув ленточный кабель наружу.

Не перегибайте ленточные кабели — они легко ломаются.

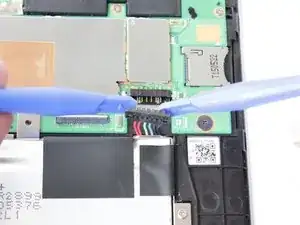

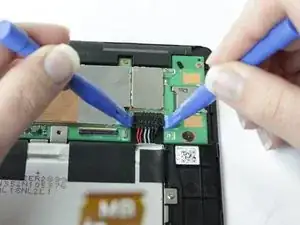

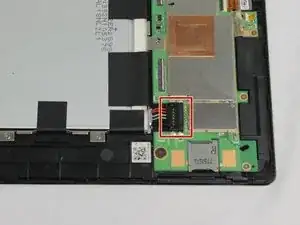

Отсоедините разъём аккумулятора, поддев его пластиковыми лопатками и приподняв от корпуса устройства.

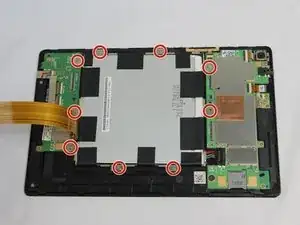

Отвинтите все 9 винтов Phillips #00 длиной 1.5 мм.

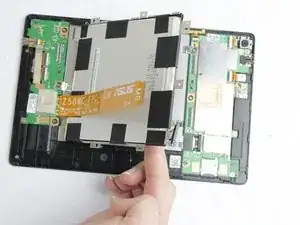

Осторожно приподнимите аккумулятор и извлеките его из устройства.

Используйте медиатор или аналогичный инструмент, чтобы отделить клей на нижней и верхней частях аккумулятора.

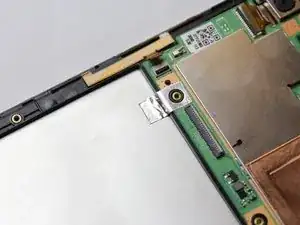

С помощью пластикового инструмента приподнимите чёрную удерживающую защёлку на ZIF-коннекторе.

Используйте пинцет, чтобы вынуть камеру.

Если вы подняли защёлку ленточного кабеля, камера должна извлекаться с небольшим сопротивлением.

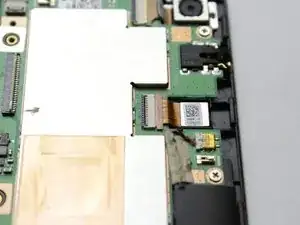

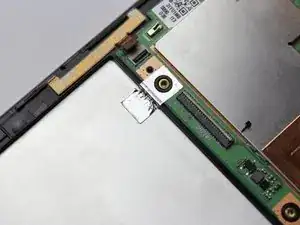

С помощью пластиковой лопатки приподнимите маленькую удерживающую защёлку на ZIF-коннекторах, фиксирующих ленточные кабели к материнской плате.

Удаление ленточного кабеля выполняется так же, как у фронтальной камеры.

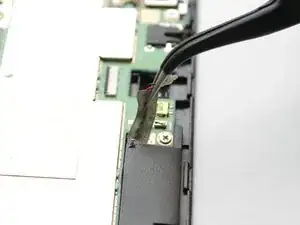

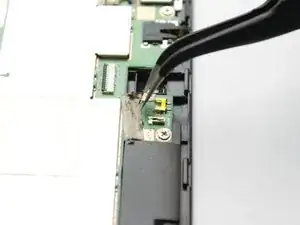

С помощью пинцета аккуратно извлеките разъём из жёлтого слота.

Осторожно отлейте ленту до полного её освобождения от материнской платы.

Перережьте гарантийную плёнку, соединяющую материнскую плату с металлической пластиной под аккумулятором.

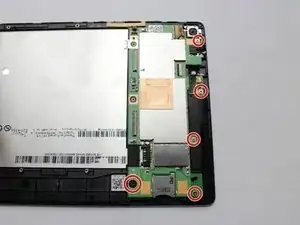

С помощью отвёртки Phillips #00 удалите оставшиеся винты 1.5 мм на материнской плате.

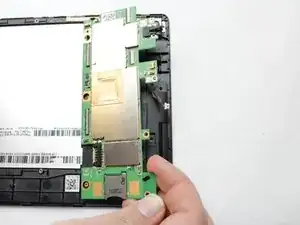

Осторожно приподнимите материнскую плату и извлеките её из устройства.
