Разборка Asus Transformer Pad TF300
Я сделал это, чтобы заменить часть сборки экрана.
Инструкция не такая подробная, как могла бы быть, но надеюсь, она немного поможет — даст общее представление о выполняемых действиях.
Перед началом обязательно прочтите весь руководство, чтобы иметь представление о расположении деталей и т.д.
Есть несколько хрупких разъёмов и ленточных кабелей. Также не следует отрывать медный радиатор от процессора.
Шаг 1

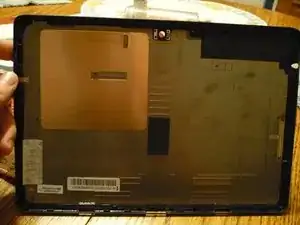

Задняя крышка корпуса снята с планшета
Снимите заднюю крышку ногтями, поддев её между чёрной рамкой и пластиковой панелью.
Будьте осторожны в районе кнопок и гнезда для наушников.
Шаг 2
Начните со снятия винтов по периметру рамки.
Затем снимите винты с этой печатной платы (PCB).
Если вы меняете компоненты экрана, переходите к шагу 7.
Снимите маленькие поролоновые прокладки с двух разъёмов на плате — они для сенсорного слоя (цифрайзера).

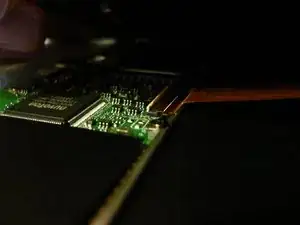

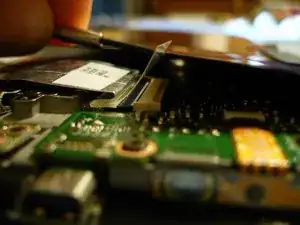

Поднимите фиксаторы разъёмов, чтобы вытащить ленточный кабель. (Я покажу более детальные снимки того же процесса для других разъёмов.)
Шаг 3

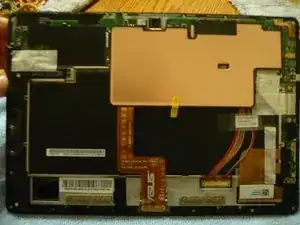

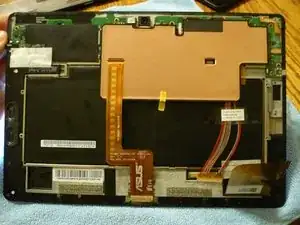

Обратите внимание на большой медный радиатор. НЕ снимайте его.

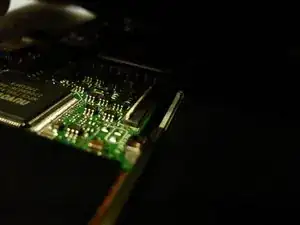

Под ним находятся несколько разъёмов, которые нужно будет отсоединить. У них откидывающиеся фиксаторы, надеюсь, это видно.
Шаг 4

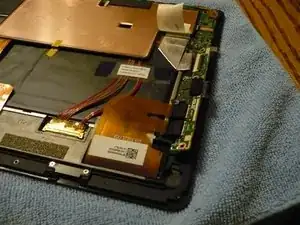

Первые два находятся под медной пластиной.
Следующий — в нижней части планшета.
Шаг 5
Обзор
Отключите разъём звука.
Отвинтите оставшиеся печатные платы.
Осторожно отсоедините разъём батареи (под медной пластиной).
Шаг 6

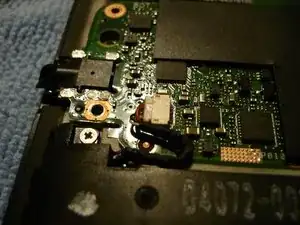

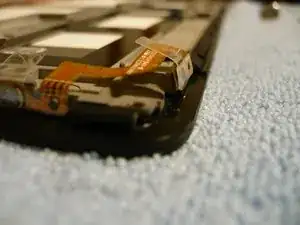

Вам придётся (ОСТОРОЖНО) выдавить кнопку питания (а возможно и кнопку громкости) из гнезда, чтобы не порвать ленточный кабель при снятии платы. Я использовал маленькую плоскую отвёртку.
Шаг 7

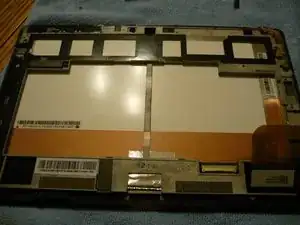

Фото 1 — платы сняты. Только сборка экрана и рамка.
Экран удерживается только клеем, поэтому аккуратно разъединяйте их. Для размягчения клея настоятельно рекомендуется использовать термовоздушный пистолет, чтобы не треснула матрица при отделении. Клей проходит по всему периметру рамки LCD. Именно клей скрепляет LCD с сенсорным слоем, а не металлическая рамка. Старайтесь не поддевать непосредственно матрицу.

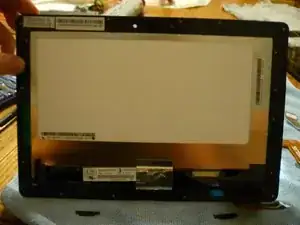

Фото 2 — только сборка экрана.
Аккуратно оторвите серебряную ленту от чёрной ленты.
Начиная с правой стороны (на фото) отогните чёрную ленту. Будьте осторожны! Ленточный кабель питания подсветки спрятан слева. См. следующий шаг для места соединения.
Шаг 8
Фото 1 — LCD (слева) и панель подсветки (справа)

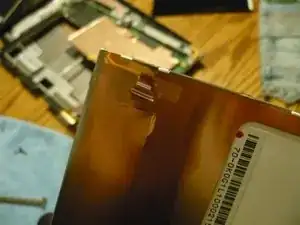

Фото 2 — плата LCD, обратите внимание на разъём подсветки справа
Фото 3 — разъём панели подсветки.
Шаг 9

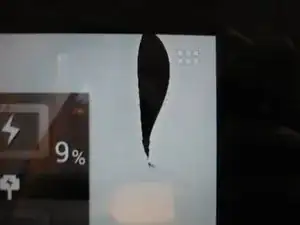

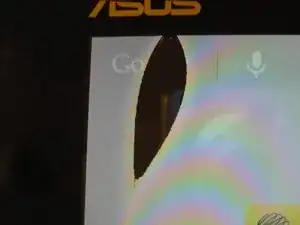

Будьте осторожны при снятии LCD и при обратной сборке планшета. Не уверен, когда это произошло, но явно я был недостаточно осторожен при сборке, и это случилось. В остальном устройство работает нормально. (Термовоздушный пистолет не использовался).
Лучше удалить весь остаточный клей с LCD, если вы планируете использовать его повторно. Затем нанесите новый двусторонний клей (резинового типа) для надёжного постоянного крепления.
Учтите, что в этих планшетах используются несколько различных сенсорных стекол. При покупке заменяемого сенсорного слоя необходимо приобрести точно соответствующую деталь, иначе сенсор работать не будет.
Существуют также несколько ревизий LCD. Лучше подобрать соответствующую, чтобы избежать возможных проблем.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Надеюсь, это немного помогло.
Я не нашёл руководства, поэтому решил сделать своё.
