Замена экрана планшета Asus TF300T

Начните процесс, убедившись, что док-станция отключена и питание планшета выключено.

Начните с использования пластикового инструмента для открытия со стороны, противоположной док‑/зарядному порту. Начинайте приподнимать корпус вдоль коротких сторон планшета.

Когда вы дойдёте до стороны с зарядным/док‑портом, действуйте осторожно с инструментом для открытия из‑за более тонкого пластика, который может сломаться при чрезмерной силе.

Когда инструмент для открытия полностью обойдёт устройство, используйте лопатку, чтобы отделить заднюю панель от экрана и открыть внутренности.

В планшетах серии Asus Transformer установлен механический выключатель питания. Перед работой он должен быть выключен.

Найдите выключатель питания рядом с кнопкой питания в верхнем левом углу. Используйте инструмент, чтобы сдвинуть его в положение, отмеченное «off».

Для многих ремонтов, например замены экрана или дигитайзера, после отключения планшета снимать аккумулятор не требуется. Будьте предельно осторожны, чтобы не замкнуть ничего металлическими инструментами!

Используя крестовую отвертку Phillips #00, выкрутите все винты, соединяющие аккумулятор с материнской платой.

После удаления первоначальных винтов, как показано на фото, используйте лопатку, чтобы снять крышку, скрывающую защёлки датчика док‑станции и ещё несколько винтов.

Снова удалите винты той же отверткой и используйте лопатку, чтобы отсоединить датчики док‑станции от соответствующих защёлок.

Когда аккумулятор будет освобождён, используйте лопатку, чтобы извлечь аккумулятор из его гнезда.

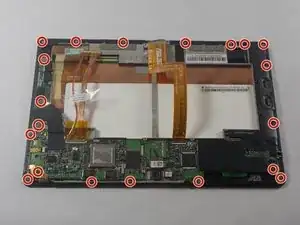

Снимите винты по периметру экрана (отмечены красным), используя крестовую отвертку Phillips #00. Винты, удерживающие разъём док‑станции, точки крепления дока и материнскую плату, снимать не нужно. Винты, крепящие плату дигитайзера (слева), нужно удалить, как и два винта, доступ к которым осуществляется через отверстия в материнской плате.

Отключите кабель дигитайзера.

Два разъёма на кабеле дигитайзера освобождаются приподниманием бежевых защёлок на задней стороне разъёмов. Возможно, потребуется снять чёрные поролоновые прокладки, чтобы извлечь кабель.

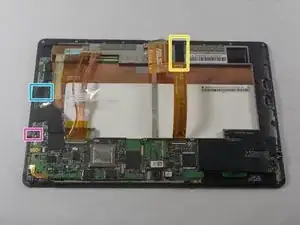

Снимите чёрную ленту (отмеченную жёлтым на втором изображении).

Поднимите плату управления дигитайзером и снимите заземляющую ленту с нижней стороны гнезда карты microSD.

Отключите LVDS‑разъём от экрана (вверху слева на фото). Снимите прозрачную ленту с корпуса и осторожно подденьте разъём, используя металлические направляющие по обеим сторонам штекера.

Отсоедините планшет от сборки экрана. Единственное, что ещё может удерживать его — небольшой кусок заземляющей ленты под разъёмом для наушников (отмечено фиолетовым на втором изображении).

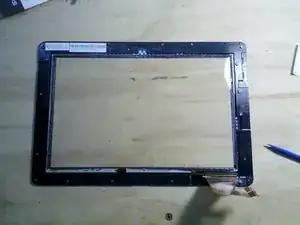

Тщательно измерьте положение экрана в рамке. Новую панель нужно установить точно в то же место, иначе планшет не соберётся обратно.

Теперь, используя термофен или фен на высокой температуре, нагрейте края экрана, чтобы расплавить клей, удерживающий экран в корпусе планшета.

При установке нового дигитайзера в рамку вы должны позиционировать его очень точно. Сначала выполните примерку без клея, чтобы понять, насколько плотно он должен садиться. Экран должен плотно прилегать к резиновому уплотнению со всех сторон. Если вы установите его ослабленно в одном углу, экран не станет в другой угол.
