Замена задней камеры Asus Transformer Pad TF103C

Убедитесь, что питание выключено.

Вставьте пластиковый инструмент для вскрытия в зазор на стороне планшета.

Если у вас нет инструмента для вскрытия, можно использовать тонкую отвёртку.

Осторожно потяните инструмент вверх, чтобы поддеть и открыть корпус Transformer Pad.

Перед началом убедитесь, что слот для SD-карты пуст.

Просуньте инструмент в зазор по всем четырём сторонам, постоянно подтягивая инструмент вверх.

Снимите заднюю крышку, когда она ослабнет, и отложите её в сторону.

Поверните планшет так, чтобы он соответствовал изображению.

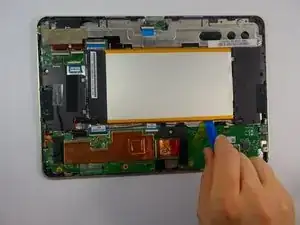

Осторожно отсоедините кабель батареи от платы, захватив провода близко к чёрному разъёму и вытянув его из гнезда.

Осторожно подденьте батарею инструментом для вскрытия и извлеките её из планшета.

Замените батарею на новый литий-полимерный аккумулятор 3.7В, 19Вт·ч, модель C11P1328.

На батарее может быть лента, поэтому при поддевании вы можете услышать трение.

Осторожно отсоедините разноцветный шлейф от материнской платы.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно выпрепят батарею из рамки.

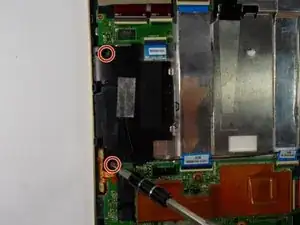

С помощью отвертки +J000 выкрутите винты (2) из динамиков.

Храните винты вместе и организованно. (При необходимости пометьте).

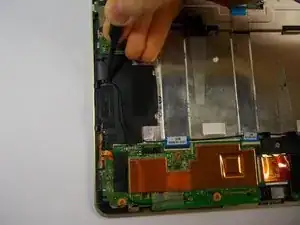

Снимите провод заземления с верхней части левого динамика TF103C.

Если тянуть за провод слишком сильно, он оторвётся.

Если провод оторвётся, его можно припаять обратно.

Извлеките левый динамик из рамки.

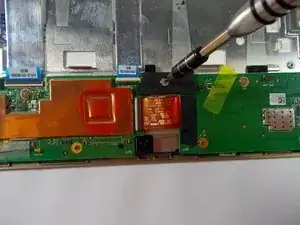

С помощью отвертки +J000 выкрутите и снимите пластиковый держатель M2.

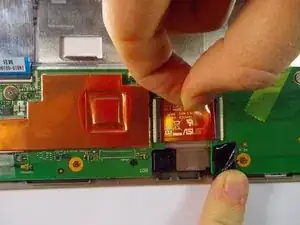

Снимите чёрную ленту с плоского кабеля и отделите кабель от звуковой платы.

Снимите чёрную ленту.

Отсоедините плоский кабель с помощью маленьких пинцетов от кнопок громкости и питания.

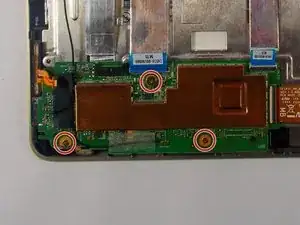

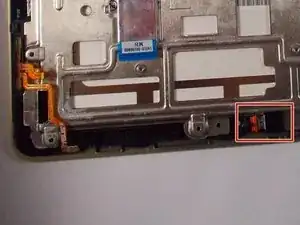

С помощью отвертки +J000 выкрутите винты (3) с материнской платы.

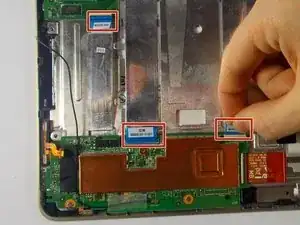

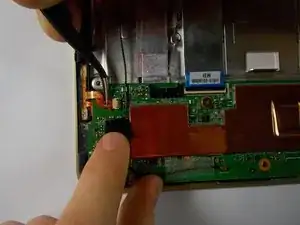

Отсоедините все три плоских кабеля.

Два от материнской платы. Один от порта зарядки USB.

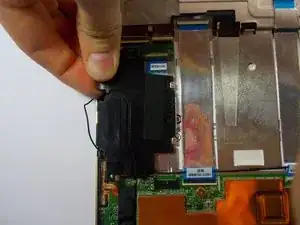

Поднимите материнскую плату.

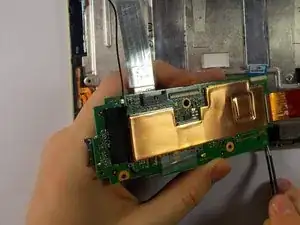

Вытяните плоский кабель из нижней стороны материнской платы, затем снимите её.

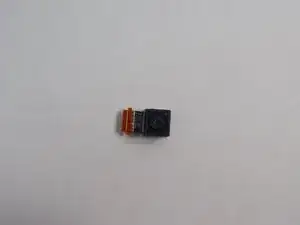

Снимите камеру.

Камера приклеена, поэтому для её удаления может потребоваться приложить силу.
