Замена динамиков планшета Asus TF300T

Начните процесс с того, чтобы убедиться, что док-станция отключена и питание выключено.

Начните с использования пластикового инструмента для открытия на стороне, противоположной док‑разъёму/порту зарядки. Начните раскрывать устройство вдоль коротких сторон планшета.

Когда Вы дойдёте до стороны с портом зарядки/док‑разъёмом, будьте осторожны с инструментом для открытия из‑за более тонкого пластика, который может сломаться при чрезмерном усилии.

Когда инструменты для открытия полностью обойдут устройство, используйте лопатку, чтобы отделить заднюю панель от экрана и открыть внутренности.

В планшетах серии Asus Transformer имеется механический выключатель питания. Его следует перевести в положение выключено перед началом работы с планшетом.

Найдите переключатель питания рядом с кнопкой питания в верхнем левом углу. Используйте инструмент, чтобы сдвинуть его в положение, отмеченное «off»

Для многих ремонтов, например замены экрана или дигитайзера, не требуется снимать батарею после выключения планшета. Будьте очень осторожны, чтобы не замкнуть ничего металлом!

Используя крестовую отвёртку Phillips #00, удалите все винты, крепящие батарею к материнской плате.

После того как первоначальные винты будут удалены, как показано на фото, используйте лопатку, чтобы снять крышку, скрывающую защёлки датчика дока и ещё несколько винтов.

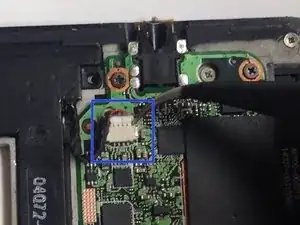

Снова удалите винты той же отвёрткой и используйте лопатку, чтобы отсоединить датчики от соответствующих защёлок.

Когда батарея будет освобождена, используйте лопатку, чтобы вынуть батарею с её места.

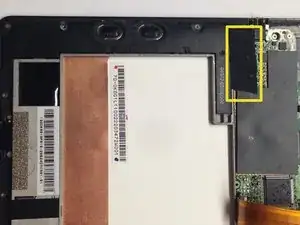

После удаления батареи снимите чёрную липкую ленту рядом с динамиком с помощью лопатки.

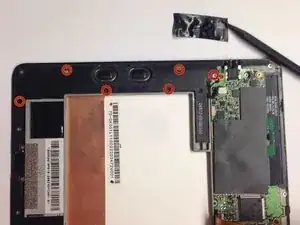

Когда лента снята, удалите все винты длиной 3 мм, удерживающие блок динамика на месте, с помощью крестовой отвёртки Phillips #00.

Используя пинцет, извлеките блок динамика из его защёлки, как показано на изображении, потянув за часть с исходящим проводом.
