Замена материнской платы планшета Asus TF300T
Материнская плата является основной частью устройства, где она управляет всей системой, и большинство компонентов устройства подключены к ней. Необходимо соблюдать повышенную осторожность, так как провода чувствительны и могут легко сломаться.
Шаг 1
Отсоедините док-станцию и убедитесь, что питание выключено.

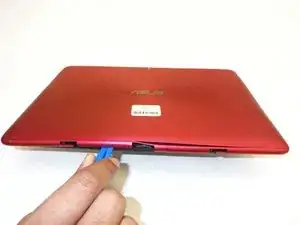

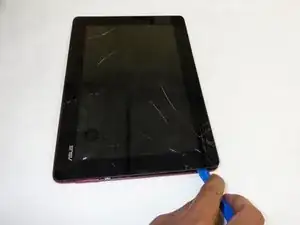

Используйте пластиковый инструмент для открытия, чтобы приподнять экран и удалить его из внешнего корпуса.
Будьте осторожны с пластиковым инструментом, когда дойдете до разъема для зарядки, так как тонкий пластик может легко сломаться.
Шаг 2

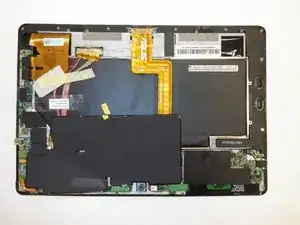

Поднимите черный защитный экран печатной платы.
Выключите переключатель питания, прежде чем работать с планшетом. Используйте инструмент, чтобы переместить переключатель в положение "выключено".
Для большинства операций замены вам не нужно снимать батарею после выключения переключателя. Убедитесь, что вы не короткозамкнули ничего металлическими инструментами.
Шаг 3

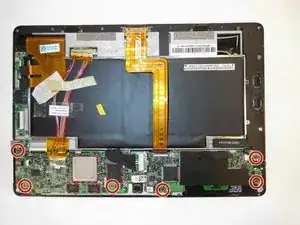

Используйте отвертку Phillips #00, чтобы удалить девять винтов размером 3 мм, которые соединены с материнской платой.

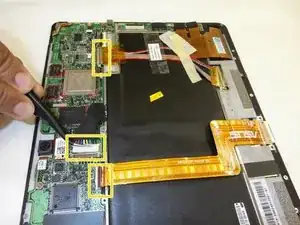

Используйте пинцет, чтобы удалить подключенную деталь, как показано на картинке.
Шаг 4

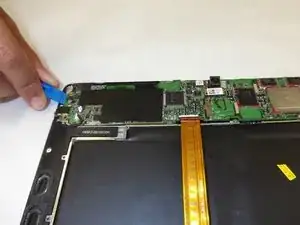

Удалите материнскую плату, аккуратно используя пластиковый инструмент для открытия.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
