Замена динамиков ASUS ZenPad S 8.0

Планшеты

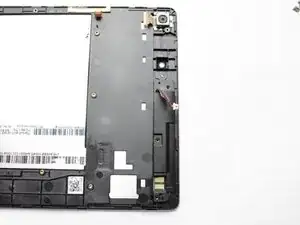

После снятия вспомогательной платы на вашем устройстве должны открыться доступ к динамику. Теперь вы можете их снять. В качестве меры предосторожности заземлитесь, чтобы не вывести из строя внутренние компоненты. Также убедитесь, что вы учитываете винты и помечаете их.

Шаг 1

если присутствует, извлеките карту MicroSD перед разборкой. Невынутая карта может быть повреждена, как и задняя крышка или слот для MicroSD.

Используйте пластиковый инструмент, чтобы поддеть между серебристой рамкой и задней крышкой

Проведите инструментом по периметру устройства, чтобы освободить заднюю крышку

Шаг 2

Снимите ленточные кабели, подняв белую фиксирующую защёлку на ZIF-разъёмах, затем вытяните ленточный кабель.

Не перегибайте ленточные кабели — они легко ломаются

Шаг 3

Отсоедините разъём батареи, поддев его вверх от корпуса устройства при помощи двух пластиковых подъёмных инструментов

Шаг 4

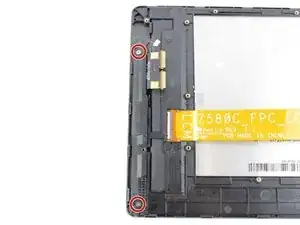

Удалите все 9 винтов 1,5 мм с головкой Philips #00

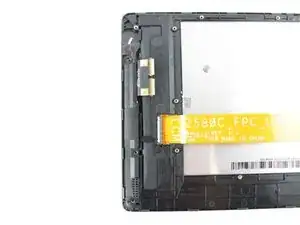

Аккуратно поднимите батарею из устройства

Используйте медиатор или похожий инструмент, чтобы отделить клей внизу и сверху батареи.

Шаг 5

Используйте пластиковый инструмент, чтобы приподнять чёрную фиксирующую защёлку на ZIF-разъёме

Шаг 6

Используйте пинцет, чтобы поднять камеру

Если вы подняли защёлку для ленточного кабеля, она должна легко выйти с небольшим сопротивлением.

Шаг 7

Используя пластиковый инструмент для поддевания, поднимите маленькую фиксирующую защёлку на ZIF-разъёмах, удерживающих ленточные кабели на материнской плате

Снятие ленточного кабеля выполняется так же, как и для фронтальной камеры.
