Замена динамиков Asus Transformer Pad TF103C

Планшеты

В этом руководстве описывается, как заменить динамики в планшете Asus Transformer Pad TF103C. Часть, которую вы собираетесь заменить, — это два динамика, встроенные в планшет. Динамики являются основным источником звука для планшета. Симптомами, которые могут указывать на необходимость ремонта устройства, могут быть отсутствие звука, звука приглушённое или прерывистое, а также звук, представляющий собой только треск и шипение. Для получения дополнительной информации о симптомах, которые может проявлять устройство, пожалуйста, посетите веб-сайт Asus, ссылка ниже. Этот проект потребует от вас работы с электрическим проводом, что несёт незначительный риск электрического удара.

Ссылка на веб-сайт Asus.

Шаг 1

Выключите планшет перед началом ремонта.

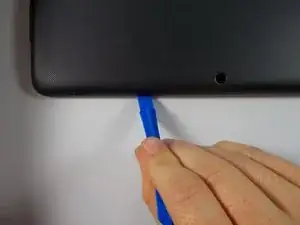

Вставьте пластиковый инструмент для открытия сбоку планшета.

Осторожно потяните вверх и аккуратно подденьте планшет.

Шаг 2

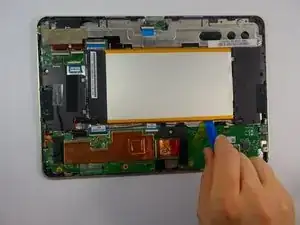

Проведите инструментом по всем четырем сторонам планшета, осторожно подтягивая инструмент вверх.

Шаг 3

Снимите заднюю крышку, как только она будет не плотно прикреплена к планшету. Уберите заднюю крышку в сторону.

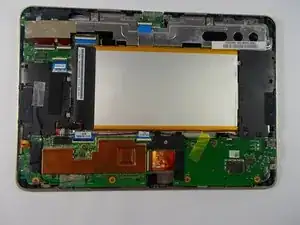

Поверните планшет, чтобы он соответствовал изображению.

Шаг 4

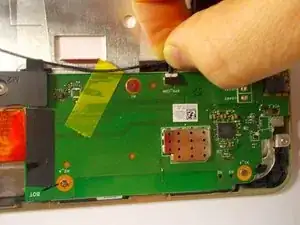

Осторожно отсоедините радужный кабель от материнской платы.

Шаг 5

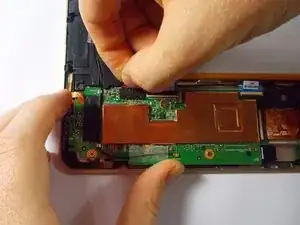

Используйте пластиковый инструмент для осторожного выемки батареи из корпуса.

Шаг 6

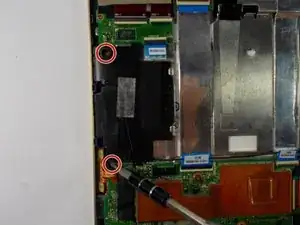

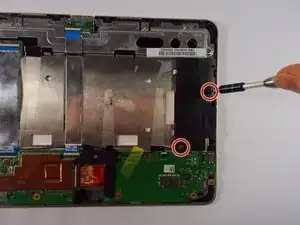

Используйте отвертку JIS #000 для удаления четырёх винтов.

Храните винты вместе и организованно. (При необходимости пометьте винты).

Шаг 7

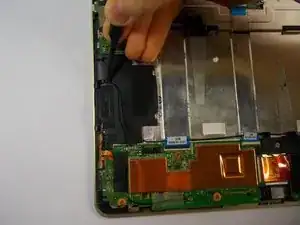

Вытащите заземляющий провод из верхней части динамика TF103C-L (левый).

Если вы слишком сильно потянете за провод, он оторвётся.

Если провод оборвётся, вы можете припаяна его обратно.

Шаг 8

Снимите ленту и отключите провод, который соединяет оба динамика.

Шаг 9
