Замена дочерней платы ASUS ZenPad S 8.0
Это руководство описывает, как снять и заменить дочернюю плату (также называемую дополнительной платой). Перед работой с дочерней платой убедитесь, что аккумулятор полностью извлечён, чтобы избежать коротких замыканий в цепи. В качестве предосторожности заземлите себя, чтобы не вывести из строя внутренние компоненты. Также следите за винтами и маркируйте их.
Шаг 1
если присутствует, извлеките карту MicroSD перед разборкой. Невынутая карта может быть повреждена, как и задняя крышка или слот для MicroSD.
Используйте пластиковый инструмент, чтобы поддеть между серебристой рамкой и задней крышкой корпуса
Проводите инструментом по периметру устройства, чтобы освободить заднюю крышку
Шаг 2
Снимите шлейфы, подняв белую фиксирующую планку на ZIF-разъёмах, затем вытянув шлейф.
Не сгибайте шлейфы — они легко ломаются
Шаг 3

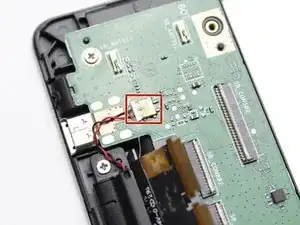

Отсоедините коннектор аккумулятора, поддев его и приподняв от корпуса с помощью двух пластиковых лопаток
Шаг 4
Удалите все 9 винтов Phillips #00 длиной 1,5 мм
Осторожно выньте аккумулятор из устройства
Используйте монтажную пластиковую лопатку или аналогичный инструмент, чтобы отделить клей в верхней и нижней части аккумулятора.
Шаг 5

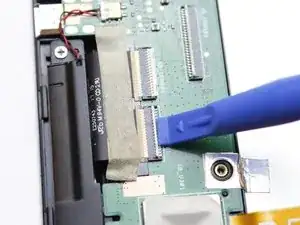

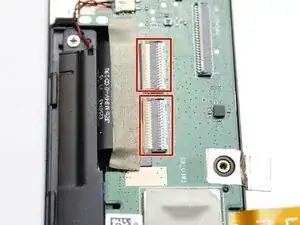

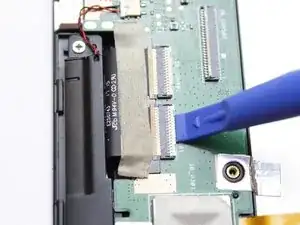

Чтобы снять шлейфы, поднимите белую фиксирующую планку на ZIF-разъёмах пластиковым инструментом
Шаг 6

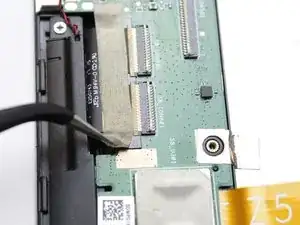

Пинцетом аккуратно снимите ленту, закрывающую шлейф
Шаг 7

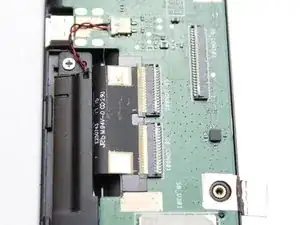

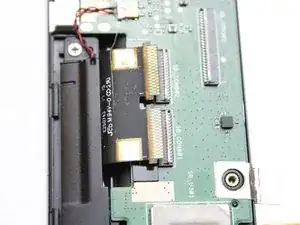

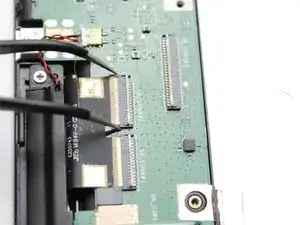

Пинцетом аккуратно вытяните шлейф из разъёма.
Шаг 8

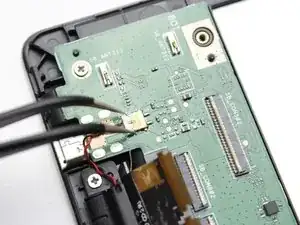

Пинцетом аккуратно выньте разъём из жёлтого слота
Шаг 9

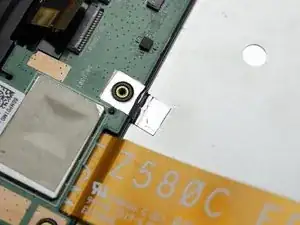

Перережьте гарантийную ленту, соединяющую дочернюю плату с металлической пластиной под аккумулятором
Шаг 10

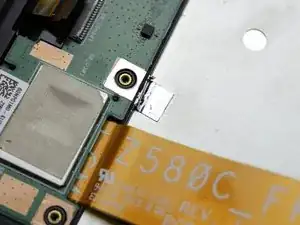

Отверткой Phillips #00 удалите оставшиеся винты длиной 1,5 мм на дочерней плате

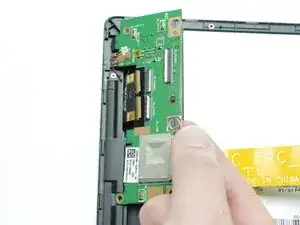

Осторожно поднимите дочернюю плату из устройства
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
