Как заменить разъём для наушников Asus Transformer Pad TF103C
Это руководство проведет вас через шаги по замене разъёма для наушников Transformer Pad TF103C на вашем ноутбуке ASUS. Оно предоставляет подробные шаги с изображениями и требует лишь несколько распространенных инструментов. Если вы будете следовать этому руководству шаг за шагом, то сможете заменить эту деталь с небольшим или вовсе без технического опыта.
Шаг 1
Выключите питание.

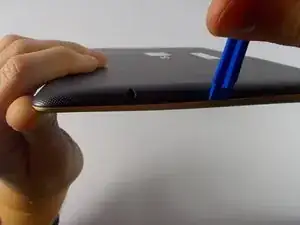

Вставьте пластиковый инструмент для открытия между верхней и нижней крышками ноутбука. Эти две крышки прикреплены по периметру ноутбука.
Используйте тонкую отвертку, если у вас нет инструмента для открытия.
Осторожно потяните вверх и аккуратно приподнимите нижние и верхние крышки.
Шаг 2
Пройдитесь инструментом вдоль всех четырех краев ноутбука и продолжайте тянуть инструмент вверх, чтобы полностью снять нижний корпус с ноутбука.
Шаг 3

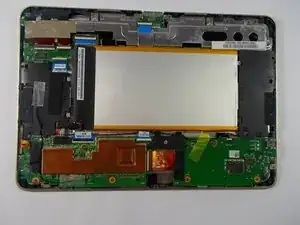

Снимите заднюю крышку, как только она отсоединится, и отложите её в сторону.
Поверните ноутбук так, чтобы он соответствовал ориентации, показанной на изображении, для облегчения следования руководству.
Шаг 4

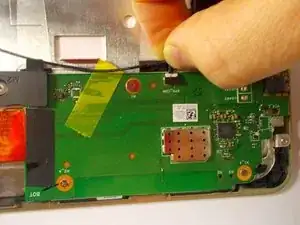

Снимите ленту и отключите провод, который соединяет оба динамика с звуковой платой.
Шаг 5

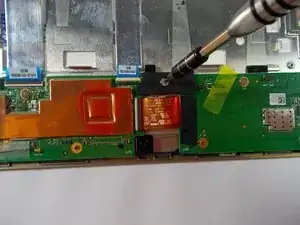

Используйте отвертку +J000, чтобы отвернуть и снять винт M2 и пластиковый крепеж.
Шаг 6

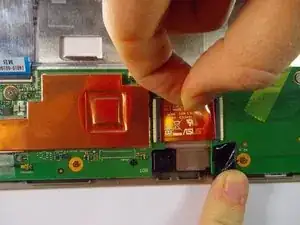

Снимите черную ленту с шлейфа и отделите кабель от звуковой платы.
Шаг 7

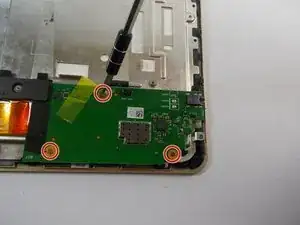

Используйте +J000, чтобы удалить три крепежных винта со звуковой платы.
Храните винты вместе и в порядке. (При необходимости пометьте).
Шаг 8

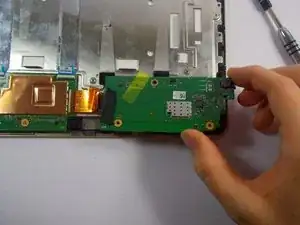

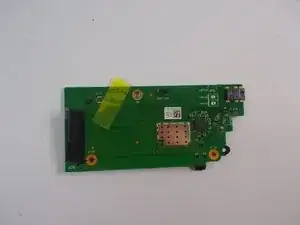

Удалите звуковую плату, на которой прикреплён разъем для наушников, и замените её на новую звуковую плату.
После завершения соберите устройство, следуя этим инструкциям в обратном порядке.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
