Замена задней камеры Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее растрескивание и избежать травм при ремонте, заклейте стекло лентой. Наложите полосы прозрачной упаковочной ленты с перекрытием на дисплей, пока все стекло не будет покрыто. Наденьте защитные очки, чтобы защитить глаза.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, термофен или горячую плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Обратите внимание на расположение клея на экране перед продолжением:

В этих областях находится только клей, их безопасно прорезать.

Плата дисплея и гибкие кабели располагаются здесь, близко к краю. Режьте очень аккуратно и не вводите медиатор глубже под дисплей.

Хрупкие антенные кабели находятся под этой частью экрана. Тщательно следуйте процедуре, чтобы не повредить их. Клей также здесь самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите медиатор под стеклом. Не нажимайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вставляйте медиатор глубже, чем чёрный ободок по бокам экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Поверните медиатор в сторону нижней части Surface, чтобы провести его под нижним краем выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

На протяжении оставшейся процедуры, если при продвижении медиатора вы почувствуете значительное сопротивление, остановитесь и повторно разогрейте участок, над которым работаете. Слишком сильное давление медиатором может треснуть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не склеился обратно.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, термофен или горячую плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Вставьте новый медиатор в нижний правый угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже, чем чёрный ободок по бокам экрана. Слишком глубокое введение медиатора может повредить ЖК-матрицу.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился обратно.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, термофен или горячую плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Вставьте новый медиатор в нижний левый угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже, чем на 1/8 дюйма (3 мм) в этой зоне. Здесь рядом с ободком находятся кабели дисплея, которые легко повредить. Пройдя область кабелей дисплея, не вводите медиатор дальше ободка.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился обратно.

Снова разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам, возможно, придётся несколько раз разогревать и повторно прикладывать iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, термофен или горячую плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Обведите левый угол монтажной лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка будет на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левой и правой антеннами, которые расположены между корпусом и окантовкой экрана. Внимательно выполняйте последующие шаги, чтобы не повредить антенны.

Вставьте острый кончик лопатки под дисплей там, где Вы только что прекратили резать. Не вставляйте лопаткy глубже кромки окантовки.

Аккуратно прокатывайте лопаткой вправо, прижимая длинный край лопатки к клею экрана под окантовкой и разрезая клей по ходу. Не скользите лопаткой вдоль кромки Surface.

Держите лопаткy параллельно экрану на протяжении всей операции, чтобы она не зацепила антенны. Не прижимайте лопаткy к корпусу.

Повторяйте это движение — вставлять кончик лопатки туда, где Вы только что резали, и прокатывать вправо — вдоль всего верхнего края Surface, пока лопатка не окажется на расстоянии 2,5 дюйма (64 мм) от правого края Surface.

Когда Вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проскользните лопаткой до конца вдоль верхнего края корпуса и обведите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Не снимайте экран пока — он всё ещё подключён к материнской плате двумя кабелями.

Используйте монтажную лопаткy, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Сохраните объектив и верните его на место в вырез корпуса при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте монтажную лопаткy, чтобы приподнять один край экранирующей пластины, покрывающей плату дисплея.

Повторяйте это действие в разных точках пластины, пока она не освободится.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

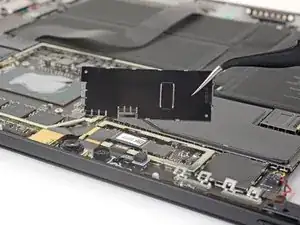

Поднимите экранирующую пластину и снимите её с платы дисплея.

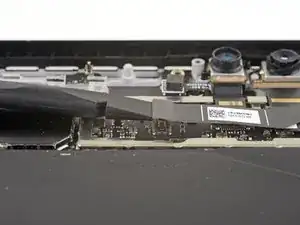

Используйте плоский конец лопатки, чтобы вытащить кабель интерфейса дисплея прямо вверх из его разъёма на плате.

Вставьте один кончик острых пинцетов в зазор на кромке экранирующей пластины, покрывающей разъём дигитайзера.

С помощью пинцетов отожмите экранирующую пластину от дисплея настолько, насколько это возможно, не сгибая её.

Повторяйте эту процедуру в разных местах пластины, пока она не освободится. Снимите пластину.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Снимите оставшуюся часть пластины с разъёма дигитайзера и удалите её.

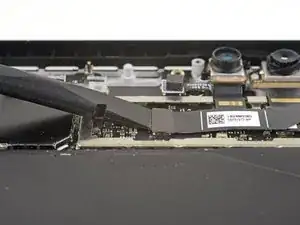

Используйте кончик лопатки, чтобы выдрать разъём дигитайзера прямо вверх из его гнезда на экране.

Удалите сборку экрана из Surface.

При сборке остановитесь здесь и следуйте этом руководству, чтобы заменить клей экрана.

С помощью острого кончика лопатки подденьте разъём микрофона прямо вверх и вытащите его из гнезда на материнской плате.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, крепящие опору антенны:

Три винта по 4,5 мм

Один винт 6 мм

С помощью лопатки подденьте опору антенны и вытащите её из гнезда в корпусе Surface.

Снимите опору антенны.

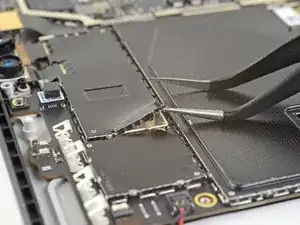

Вставьте один кончик острых пинцетов в зазор в углу экранирующей пластины, покрывающей радиатор.

С помощью пинцетов отожмите экранирующую пластину от материнской платы настолько, насколько это возможно, не сгибая её. Пока не снимая.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетами при работе с этой пластиной.

Повторите предыдущий шаг для каждого угла экранирующей накладки EMI, покрывающей радиатор.

Снимите защитный кожух радиатора.

Удалите девять винтов Torx, удерживающих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора по следующей диагональной схеме, по одному обороту за раз, до плотного прилегания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор и поднять его прямо вверх, снимая с процессора.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новый термоинтерфейс.

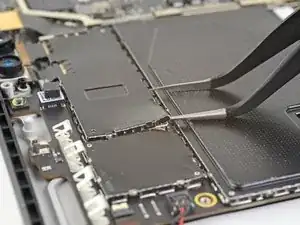

Вставьте кончик пары заостренных пинцетов в зазор в углу экранирующей накладки EMI, покрывающей разъемы камеры.

Используя пинцет, отогните экран от материнской платы насколько возможно, не сгибая его.

Повторяйте эту процедуру в разных точках вокруг накладки, пока она не освободится. Снимите накладку.

Старайтесь не деформировать накладку слишком сильно — её потребуется установить обратно при сборке.

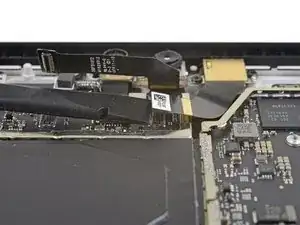

Используйте плоский конец лопатки, чтобы поддеть разъем фронтальной камеры и вывести его из разъёма на материнской плате.

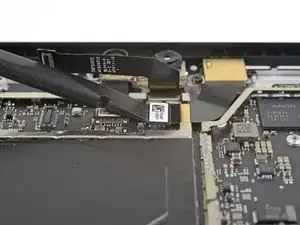

Используйте плоский конец лопатки, чтобы поддеть разъем тыльной камеры и вывести его из разъёма на материнской плате.

Используйте отвертку T3 Torx, чтобы выкрутить два винта 2,5 мм, удерживающих тыльную камеру.

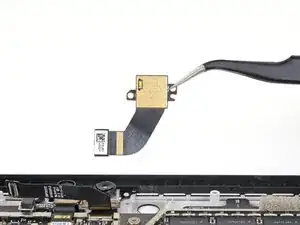

Снимите тыльную камеру.
