Замена microSD-кардридера в Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло. Наклейте полоски прозрачной упаковочной ленты с перекрытием по всему экрану до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface нагрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, строительный фен или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клея экрана перед продолжением:

Эти области содержат только клей и безопасны для разреза.

Здесь близко к краю находятся плата дисплея и гибкие кабели. Режьте очень аккуратно и не вставляйте медиатор глубоко под дисплей.

Под этой частью экрана проходят хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их. Здесь же клей самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите им под стеклом. Не надавливайте медиатором на решётку динамика — она легко рвётся.

Не вставляйте медиатор глубже чёрной панели по бокам экрана. Слишком глубокая вставка может повредить ЖК-панель.

Поверните медиатор в сторону нижней части Surface, чтобы подвести его под нижний край выреза для динамика.

Проведите медиатором вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся процедуры, если при движении медиатора вы встретите существенное сопротивление, остановитесь и снова нагрейте участок, над которым работаете. Слишком сильное давление медиатором может расколоть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface нагрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, строительный фен или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите им вокруг угла в сторону нижнего края.

Не вставляйте медиатор глубже чёрной панели по бокам экрана. Слишком глубокая вставка может повредить ЖК-панель.

Проведите медиатором вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface нагрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, строительный фен или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите им вокруг угла в сторону левого края.

Будьте осторожны при разрезе под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже 1/8 дюйма (3 мм) в этой области. Здесь близко расположены кабели дисплея, которые легко повредить. Пройдя область кабелей дисплея, не вставляйте медиатор дальше панели.

Проведите медиатором вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей на этом крае самый толстый, и возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface нагрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, строительный фен или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обведите левый угол лезвием для вскрытия и проведите им вдоль верхнего края Surface. Остановитесь, когда лезвие окажется в 2,75 дюймах (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса заняты левой и правой антеннами, которые расположены между корпусом и экранной рамкой. Выполняйте последующие шаги осторожно, чтобы не повредить антенны.

Вставьте остриё лезвия под дисплей в том месте, где вы только что остановились при рассечении. Не вставляйте лезвие глубже края рамки.

Осторожно прокатывайте лезвие вправо, прижимая длинный край лезвия к клею под рамкой, разрезая клей по мере продвижения. Не проводите лезвием вдоль кромки Surface.

Держите лезвие параллельно экрану на протяжении всей процедуры, чтобы оно не зацепилось за антенны. Не прижимайте лезвие к корпусу.

Повторяйте этот приём — вставлять остриё лезвия туда, где вы только что разрезали, и прокатывать вправо вдоль верхнего края Surface — пока лезвие не окажется в 2,5 дюймах (64 мм) от правого края Surface.

Когда вы разрежете клей над антеннами (на расстоянии 8,5 дюйма, или 22 см, от левого края), проведите лезвие по остальной части верхнего края корпуса и обойдите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Не снимайте экран пока. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте лезвие для вскрытия, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в вырез в корпусе при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно уложите экран на корпус разъёмами вверх. Следите, чтобы не помять кабели дисплея.

Используйте лезвие для вскрытия, чтобы поддеть край экранирующей крышки EMI, закрывающей плату дисплея.

Повторите эту операцию в разных местах вокруг крышки, пока она полностью не освободится.

Старайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Снимите экранирующую крышку EMI с платы дисплея и удалите её.

Используйте плоский конец лопатки, чтобы поддеть разъём межсоединительного кабеля дисплея строго вверх и вынуть его из гнезда на плате.

Вставьте одно острие пары заострённых пинцетов в зазор на кромке экранирующей крышки EMI, закрывающей разъём дигитайзера.

С помощью пинцетов подденьте экранирующую крышку от дисплея настолько, насколько возможно, не сгибая её.

Повторите эту операцию в разных местах вокруг крышки до полного освобождения. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Снимите оставшуюся часть крышки с разъёма дигитайзера и удалите её.

Используйте кончик лопатки, чтобы поддеть разъём дигитайзера строго вверх и вынуть его из гнезда на экране.

Снимите сборку экрана с Surface.

При обратной сборке остановитесь здесь и выполните это руководство, чтобы заменить клей для экрана.

Используйте остриё лопатки, чтобы поддеть разъём микрофона строго вверх и вынуть его из гнезда на материнской плате.

Используйте отвёртку T5 Torx, чтобы выкрутить четыре винта, удерживающие опору антенн:

Три винта 4,5 мм

Один винт 6 мм

Используйте лопаточку, чтобы поднять опору антенн из её ниши в корпусе Surface.

Удалите опору антенн.

Вставьте одно острие пары заострённых пинцетов в зазор в углу экранирующей крышки EMI, закрывающей радиатор.

С помощью пинцетов подденьте экранирующую крышку от материнской платы настолько, насколько возможно, не сгибая её. Пока не снимайте её полностью.

Старайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Будьте осторожны, чтобы не проткнуть аккумулятор пинцетом при работе с этой крышкой.

Повторите последний шаг для каждого угла экранирующей пластины EMI, закрывающей радиатор.

Снимите защитную крышку радиатора.

Удалите девять винтов Torx, крепящих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора по следующему крест-накрест порядку, по одному обороту за раз, до плотного прилегания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор и поднять его прямо вверх, снимая с процессора.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

При обратной сборке обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.

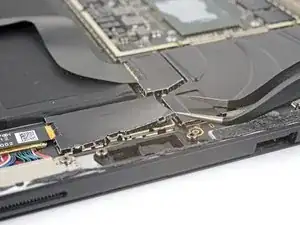

Вставьте один острый наконечник пары заостренных пинцетов в зазор в углу экранирующей пластины EMI, закрывающей разъем считывателя microSD.

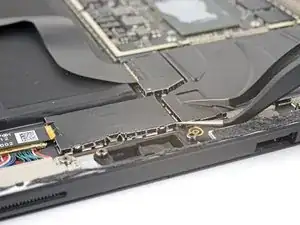

С помощью пинцета отогните EMI-пластину от материнской платы как можно дальше, не сгибая её.

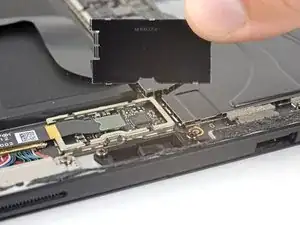

Повторяйте эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — вам потребуется установить её снова при сборке.

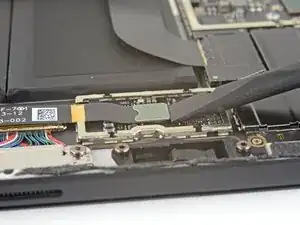

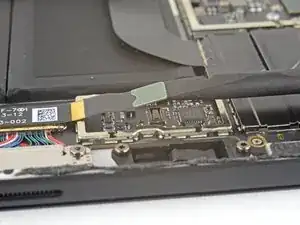

Используйте плоский конец лопатки, чтобы поддеть разъем считывателя microSD и вывести его из гнезда на материнской плате.

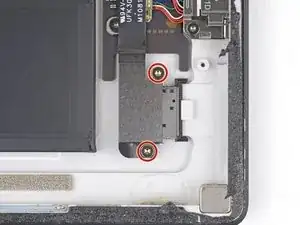

Используйте отвертку T5 Torx, чтобы удалить два винта длиной 3,1 мм, крепящие считыватель microSD.

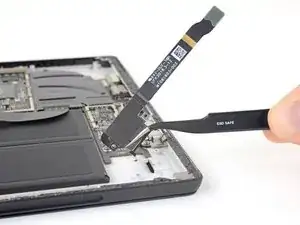

Снимите считыватель microSD.
