Замена фронтальных камер Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы, заклейте стекло. Наклейте перекрывающиеся полосы прозрачной упаковочной ленты по всему дисплею, пока всё стекло не будет покрыто. Наденьте защитные очки для защиты глаз.

Нагрейте iOpener и приложите его к правой кромке экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях находится только клей, их безопасно разрезать.

Плата дисплея и флекс-кабели расположены здесь близко к краю. Режьте очень осторожно и не вводите медиатор глубоко под дисплей.

Под этой частью экрана лежат хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор через отверстие динамика в экране и проведите медиатор под стеклом. Не надавливайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вводите медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое введение медиатора может повредить ЖК-панель.

Поверните медиатор в направлении нижней части Surface, чтобы провести его под нижний край выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

На протяжении оставшейся процедуры, если при проведении медиатора Вы встретите значительное сопротивление, остановитесь и повторно разогрейте обрабатываемую область. Чрезмерное давление медиатором может расколоть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в сторону нижнего края.

Не вводите медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое введение медиатора может повредить ЖК-панель.

Проведите медиатор по нижнему краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в сторону левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вводите медиатор глубже, чем 1/8 дюйма (3 мм) здесь. Кабели дисплея расположены рядом с этой частью рамки и легко повреждаются. Пройдя область кабелей дисплея, не вводите медиатор дальше рамки.

Проведите медиатор по левому краю Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.

Повторно нагрейте iOpener и приложите его к верхнему краю экрана Surface в течение двух минут.

Клей наиболее толстый вдоль этого края, и возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обойдите левый угол с помощью пластикового медиатора и проведите им вдоль верхнего края Surface. Остановитесь, когда медиатор окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса перекрыты левой и правой антеннами, которые располагаются между корпусом и рамкой экрана. Следуйте следующим шагам внимательно, чтобы не повредить антенны.

Вставьте остриё медиатора под дисплей там, где вы только что прекратили резать. Не вставляйте медиатор глубже края рамки.

Осторожно прокатывайте медиатор вправо, прижимая длинный край медиатора к клею экрана под рамкой, разрезая клей по мере продвижения. Не скользите медиатором по краю Surface.

Держите медиатор параллельно экрану на протяжении всей процедуры, чтобы он не зацепил антенны. Не прижимайте медиатор к корпусу.

Повторяйте это движение — вставлять остриё медиатора в место, где вы только что разрезали, и прокатывать вправо вдоль верхнего края Surface, пока медиатор не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Когда вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите медиатором до конца вдоль верхнего края Surface и обогните верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите узел экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Не снимайте экран пока. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте медиатор, чтобы прорезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в вырез в корпусе при сборке.

Поднимите верхнюю часть узла экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не загнуть кабели дисплея.

Используйте медиатор, чтобы поддеть один край экранирующей пластины (EMI), закрывающей плату дисплея.

Повторяйте это действие в разных точках вокруг пластины, пока она не освободится.

Старайтесь не деформировать пластину слишком сильно — её потребуется установить обратно при сборке.

Поднимите экранирующую пластину (EMI) от платы дисплея и снимите её.

Используйте плоский конец лопатки, чтобы выпрямить и вынуть кабель соединения дисплея из его разъёма на плате.

Вставьте одно острие пинцета в зазор по краю экранирующей пластины (EMI), закрывающей разъём дигитайзера.

С помощью пинцета подденьте экранирующую пластину от дисплея настолько, насколько возможно, не сгибая её.

Повторяйте эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её потребуется установить обратно при сборке.

Снимите оставшуюся часть пластины с разъёма дигитайзера и удалите её.

Используйте наконечник лопатки, чтобы поддеть разъём дигитайзера строго вверх и вынуть его из гнезда на экране.

Снимите узел экрана с Surface.

При сборке остановитесь на этом шаге и следуйте этому руководству для замены клея экрана.

Используйте остриё лопатки, чтобы поддеть разъём микрофона строго вверх и вынуть его из гнезда на материнской плате.

Используйте отвёртку T5 Torx, чтобы выкрутить четыре винта, фиксирующие крепление антенны:

Три винта по 4,5 мм

Один винт 6 мм

Используйте лопатку, чтобы приподнять крепление антенны из его посадочного места в Surface.

Снимите крепление антенны.

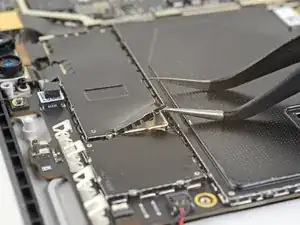

Вставьте одно острие пинцета в зазор в углу экранирующей пластины (EMI), закрывающей радиатор.

С помощью пинцета подденьте экранирующую пластину от материнской платы насколько возможно, не сгибая её. Пока не снимайте её полностью.

Старайтесь не деформировать пластину слишком сильно — её потребуется установить обратно при сборке.

Будьте внимательны, чтобы не проколоть аккумулятор пинцетом при работе с этой пластиной.

Повторите предыдущий шаг для каждого угла экранирующей пластины ЭМИ, покрывающей радиатор.

Снимите защитную крышку радиатора.

Удалите десять винтов Torx, закрепляющих радиатор:

Шесть винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора крест-накрест, по одному обороту за раз, до плотного прилегания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте лопатку, чтобы аккуратно поддеть радиатор и поднять его прямо вверх, снимая с процессора.

Следите за тем, чтобы не погнуть и не помять тепловые трубки радиатора при его снятии.

При сборке обязательно правильно очистите радиатор и процессор и нанесите новый термоинтерфейс.

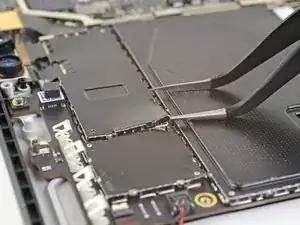

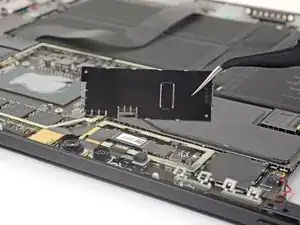

Вставьте один наконечник пары острых пинцетов в зазор в углу экранирующей пластины ЭМИ, покрывающей разъёмы камеры.

С помощью пинцета отогните экранную пластину от материнской платы насколько возможно, не сгибая её.

Повторите эту операцию в разных точках вокруг пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её потребуется установить обратно при сборке.

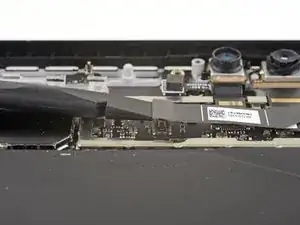

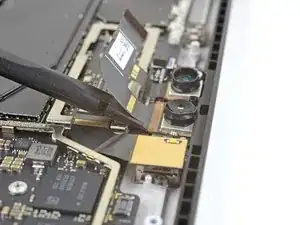

Используйте плоский конец лопатки, чтобы поддеть разъём фронтальной камеры и вывести его из гнезда на материнской плате.

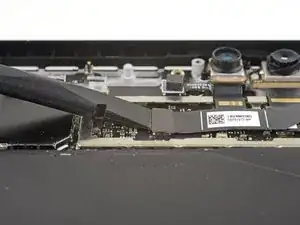

Используйте плоский конец лопатки, чтобы поддеть разъём камеры распознавания лица и вывести его из гнезда на материнской плате.

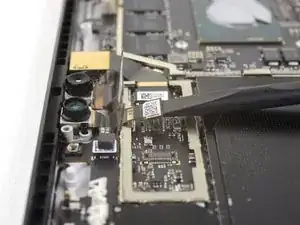

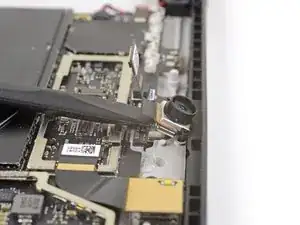

Подведите плоский конец лопатки под основную фронтальную камеру, чтобы приподнять её из гнезда в корпусе.

Снимите фронтальную камеру.

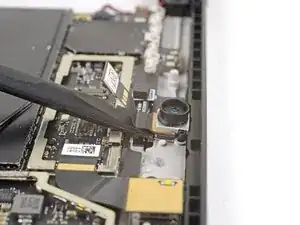

Подведите плоский конец лопатки под инфракрасную камеру распознавания лица, чтобы приподнять её из гнезда в корпусе.

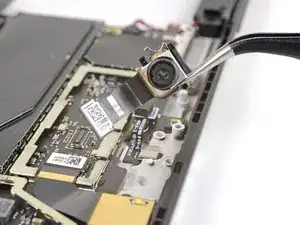

Снимите камеру распознавания лица.
