Замена порта SurfaceConnect в Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее разлетание осколков и избежать травм при ремонте, заклейте стекло лентой. Наклейте полосы прозрачной упаковочной ленты с нахлестом поверх дисплея до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для большего нагрева можно также использовать фен, термовоздушный пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к нагреву.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели располагаются здесь близко к краю. Режьте очень осторожно и не вставляйте медиатор глубоко под дисплей.

Под этой частью экрана находятся хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите медиатор под стеклом. Не нажимайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вставляйте медиатор глубже чёрного ободка по бокам экрана. Слишком глубокое вставление может повредить ЖК-панель.

Поверните медиатор в сторону нижней части Surface, чтобы провести его под нижним краем выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В остальной части процедуры, если вы почувствуете значительное сопротивление при проведении медиатора, остановитесь и заново нагрейте участок, над которым работаете. Слишком сильное давление медиатором может треснуть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не склеился вновь.

Снова нагрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для большего нагрева можно также использовать фен, термовоздушный пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к нагреву.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже чёрного ободка по бокам экрана. Слишком глубокое вставление может повредить ЖК-панель.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем краю, чтобы клей не склеился вновь.

Снова нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется повторно нагревать и прикладывать iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для большего нагрева можно также использовать фен, термовоздушный пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к нагреву.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой области. Здесь рядом с ободком находятся кабели дисплея, которые легко повредить. Пройдя область кабелей дисплея, не вставляйте медиатор дальше ободка.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом краю, чтобы клей не склеился вновь.

Снова нагрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и вам может потребоваться повторно нагревать и прикладывать iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Для большего нагрева можно также использовать фен, термовоздушный пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к нагреву.

Обойдите левый угол открывающей лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левой и правой антеннами, которые размещены между корпусом и окантовкой экрана. Выполняйте последующие шаги осторожно, чтобы не повредить антенны.

Вставьте кончик лопатки под дисплей в том месте, где вы только что прекратили резать. Не вставляйте лопатку глубже кромки окантовки.

Осторожно прокатывайте лопатку вправо, надавливая длинным краем лопатки на клей экрана под окантовкой, разрезая клей по ходу движения. Не скользите лопаткой вдоль края Surface.

Держите лопатку параллельно экрану на протяжении всей процедуры, чтобы она не зацепилась за антенны. Не нажимайте лопаткой на корпус.

Повторяйте это движение — вставляйте кончик лопатки в только что разрезанное место и прокатывайте вправо вдоль всего верхнего края Surface, пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопатку до конца вдоль верхнего края корпуса и обойдите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите экранный блок от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте открывающую лопатку, чтобы разрезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и установите его обратно в вырез в корпусе при сборке.

Отведите верхнюю часть экранного блока от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно уложите экран на корпус так, чтобы разъёмы были обращены вверх. Следите за тем, чтобы не перегнуть кабели дисплея.

Используйте открывающую лопатку, чтобы приподнять один край экранирующей крышки, закрывающей плату дисплея.

Повторяйте эту операцию в разных точках вокруг крышки, пока она полностью не освободится.

Старайтесь не деформировать крышку слишком сильно — её потребуется установить обратно при сборке.

Снимите экранирующую крышку с платы дисплея и удалите её.

Используйте плоский конец лопатки, чтобы выдернуть кабель межсоединения дисплея прямо вверх из его гнезда на плате.

Вставьте одну часть острых пинцетов в зазор на кромке экранирующей крышки, закрывающей разъём дигитайзера.

С помощью пинцетов отогните экранирующую крышку от дисплея настолько, насколько возможно, не сгибая её.

Повторяйте эту операцию в разных точках вокруг крышки, пока она полностью не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её потребуется установить обратно при сборке.

Снимите оставшуюся часть крышки с разъёма дигитайзера и удалите её.

С помощью кончика лопатки аккуратно подденьте разъём дигитайзера и вытяните его прямо вверх из гнезда на экране.

Снимите экранный блок с Surface.

При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте кончик лопатки, чтобы выдернуть разъём микрофона прямо вверх из его гнезда на материнской плате.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, фиксирующие опору антенны:

Три винта 4,5 мм

Один винт 6 мм

С помощью лопатки подденьте опору антенны и выньте её из посадочного места в Surface.

Снимите опору антенны.

Вставьте одну часть острых пинцетов в зазор в углу экранирующей крышки, закрывающей радиатор.

С помощью пинцетов отогните экранирующую крышку от материнской платы настолько, насколько возможно, не сгибая её. Пока не снимайте её полностью.

Старайтесь не деформировать крышку слишком сильно — её потребуется установить обратно при сборке.

Будьте осторожны, чтобы не пробить аккумулятор пинцетами при работе с этой крышкой.

Повторите предыдущий шаг для каждого угла экранирующей пластины EMI, покрывающей радиатор.

Снимите защитную пластину радиатора.

Удалите девять винтов Torx, крепящих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора крест-накрест, по одному обороту за раз, пока они не станут тугими:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор и поднять его прямо вверх, снимая с процессора.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

При сборке обязательно правильно очистите радиатор и процессор и нанесите новый термопасту.

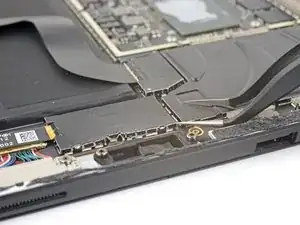

Вставьте один заостренный кончик пинцета в зазор в углу экранирующей пластины EMI, закрывающей разъем считывателя microSD.

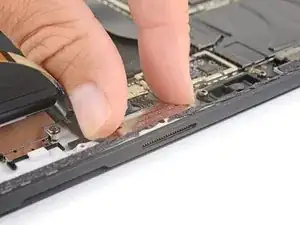

Используйте пинцет, чтобы отогнуть EMI-пластину от материнской платы настолько, насколько возможно, не сгибая её.

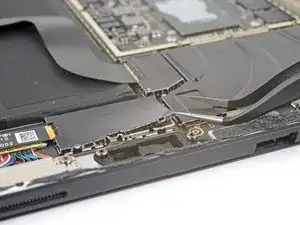

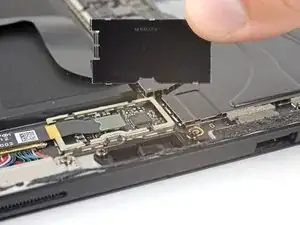

Повторите эту процедуру в нескольких точках по периметру пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину чрезмерно — её нужно будет установить обратно при сборке.

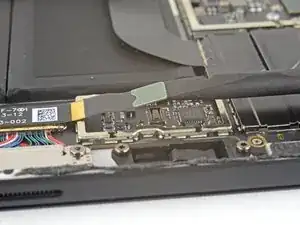

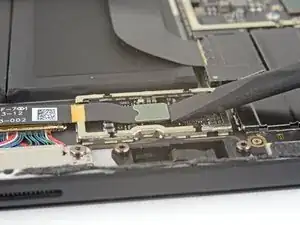

Используйте плоский конец лопатки, чтобы поддеть разъем считывателя microSD и вынуть его из гнезда на материнской плате.

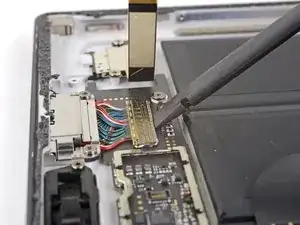

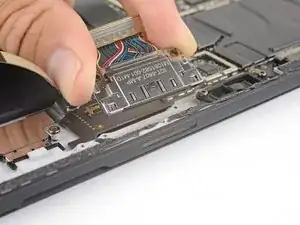

Используйте плоский конец лопатки, чтобы приподнять крышку, которая находится над разъемом SurfaceConnect.

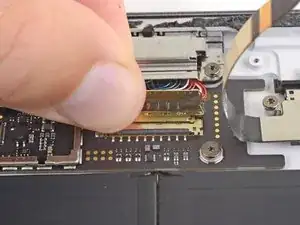

Выдвиньте разъем SurfaceConnect из его гнезда на материнской плате.

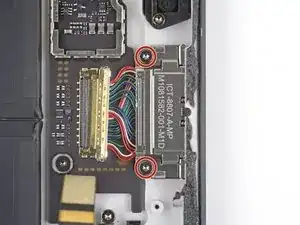

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3,7 мм, фиксирующие разъем SurfaceConnect.

Осторожно потяните разъем SurfaceConnect из его посадочного места в корпусе и снимите его.
