Замена фронтальной камеры Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы избежать дальнейшего разрушения и предотвратить травмы, заклейте стекло лентой. Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей, пока всё стекло не будет закрыто. Наденьте защитные очки, чтобы защитить глаза.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы нагреть Surface достаточно. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к повреждению от тепла.

Обратите внимание на расположение клея экрана перед продолжением:

В этих областях находится только клей, их безопасно разрезать.

Здесь, близко к краю, расположены плата дисплея и гибкие кабели. Режьте очень осторожно и не вставляйте медиатор глубже под дисплей.

Под этой частью экрана проходят хрупкие антенные кабели. Точно соблюдайте процедуру, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите медиатор под стеклом. Не нажимайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вставляйте медиатор глубже чёрной рамки по бокам экрана. Слишком глубокое втыкание медиатора может повредить ЖК-панель.

Поверните медиатор в сторону нижней части Surface, чтобы провести его под нижним краем выреза динамика.

Проведите медиатором вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся части процедуры, если при проведении медиатора Вы почувствуете значительное сопротивление, остановитесь и повторно нагрейте участок, над которым работаете. Чрезмерное давление медиатором может треснуть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы нагреть Surface достаточно. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к повреждению от тепла.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в сторону нижнего края.

Не вставляйте медиатор глубже чёрной рамки по бокам экрана. Слишком глубокое втыкание медиатора может повредить ЖК-панель.

Проведите медиатором вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы нагреть Surface достаточно. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к повреждению от тепла.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в сторону левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой части. Здесь близко к рамке находятся кабели дисплея, которые легко повредить. Пройдя область кабелей дисплея, не вставляйте медиатор дальше рамки.

Проведите медиатором вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не склеился вновь.

Разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей вдоль этого края самый толстый, и вам может потребоваться несколько раз разогреть и повторно приложить iOpener, чтобы нагреть Surface достаточно. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к повреждению от тепла.

Обведите левый угол монтажной лопаткой и проведите ею вдоль верхнего края Surface. Остановитесь, когда лопатка окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левой и правой антеннами, которые находятся между корпусом и рамкой экрана. Выполняйте последующие шаги аккуратно, чтобы не повредить антенны.

Вставьте кончик лопатки под дисплей в том месте, где вы только что прекратили резать. Не вводите лопатку глубже края рамки.

Осторожно прокатывайте лопатку вправо, прижимая длинный край лопатки к клею под рамкой экрана, разрезая клей по ходу. Не проводите лопаткой вдоль кромки Surface.

Держите лопатку параллельно экрану на протяжении всей процедуры, чтобы она не зацепилась за антенны. Не прижимайте лопатку к корпусу.

Повторяйте это движение: вставляйте кончик лопатки в место, где вы только что разрезали клей, и прокатывайте вправо вдоль верхнего края Surface, пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Когда вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лопатку до конца вдоль верхнего края Surface и обведите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите узел экрана от корпуса Surface. Если вы чувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте монтажную лопатку, чтобы перерезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в вырез в корпусе при сборке.

Поднимите верхнюю часть узла экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте монтажную лопатку, чтобы приподнять один край экранирующей крышки EMI, закрывающей плату дисплея.

Повторите эту процедуру в нескольких местах вокруг крышки, пока она не освободится.

Постарайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Поднимите экранирующую крышку EMI с платы дисплея и снимите её.

Используйте плоский край монтажной лопатки, чтобы выжать разъём кабеля дисплея прямо вверх и вынуть его из гнезда на плате.

Вставьте один наконечник пары остроконечных пинцетов в зазор по краю экранирующей крышки EMI, закрывающей разъём дигитайзера.

Используйте пинцеты, чтобы отогнуть экранирующую крышку EMI от дисплея настолько, насколько возможно, не изгибая её.

Повторите эту процедуру в нескольких местах вокруг крышки, пока она не освободится. Снимите крышку.

Постарайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Снимите оставшуюся часть крышки с разъёма дигитайзера и удалите её.

Используйте наконечник монтажной лопатки, чтобы выжать разъём дигитайзера прямо вверх и вынуть его из гнезда на экране.

Снимите узел экрана с Surface.

При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте конец монтажной лопатки, чтобы выжать разъём микрофона прямо вверх и вынуть его из гнезда на материнской плате.

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, фиксирующие опору антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте монтажную лопатку, чтобы поднять опору антенны из её паза в корпусе Surface.

Снимите опору антенны.

Вставьте один наконечник пары остроконечных пинцетов в зазор в углу экранирующей крышки EMI, закрывающей радиатор.

Используйте пинцеты, чтобы отогнуть экранирующую крышку EMI от материнской платы настолько, насколько можно, не сгибая её. Пока не снимайте её.

Постарайтесь не деформировать крышку слишком сильно — её нужно будет установить обратно при сборке.

Будьте осторожны, чтобы не проколоть батарею пинцетом при работе с этой крышкой.

Повторите предыдущий шаг для каждого угла экранирующей пластины EMI, покрывающей радиатор.

Снимите защитный кожух радиатора.

Выверните девять винтов Torx, крепящих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора по следующему крест-накрестному шаблону, по одному обороту за раз, до плотного прилегания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор и поднять его вертикально вверх, снимая с процессора.

Следите за тем, чтобы не погнуть и не помять трубки радиатора при снятии.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новую теплопроводящую пасту.

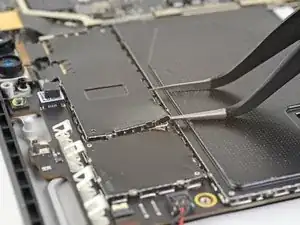

Вставьте острый конец пинцета в щель в углу экранирующей пластины EMI, закрывающей коннекторы камеры.

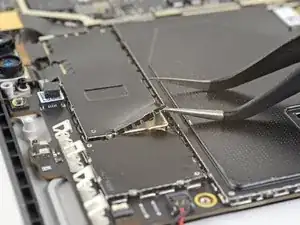

Используйте пинцет, чтобы как можно аккуратнее отогнуть экран от материнской платы, не сгибая его.

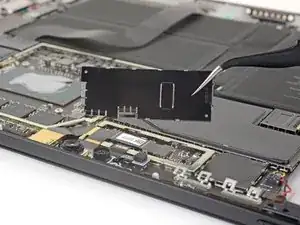

Повторяйте эту операцию в разных точках по периметру пластины, пока она полностью не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

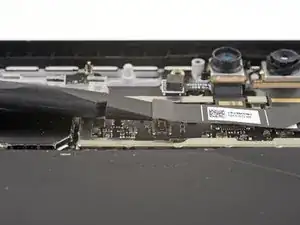

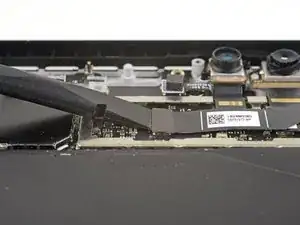

Используйте плоский конец лопатки, чтобы поддеть разъем фронтальной камеры и вытащить его из гнезда на материнской плате.

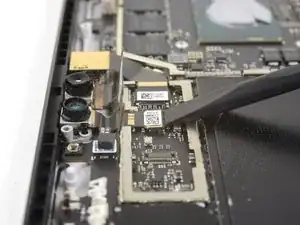

Используйте плоский конец лопатки, чтобы поддеть разъем камеры распознавания лица и вытащить его из гнезда на материнской плате.

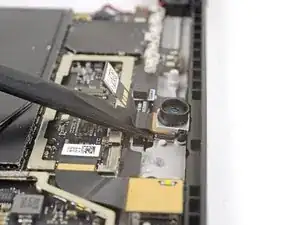

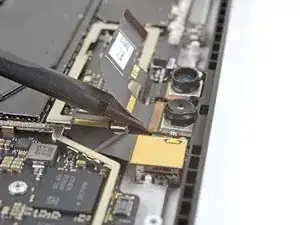

Подденьте плоским концом лопатки основную фронтальную камеру, чтобы приподнять её из гнезда в корпусе.

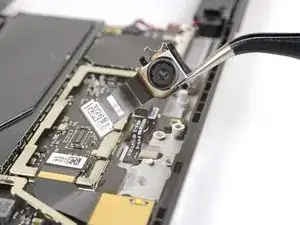

Снимите основную фронтальную камеру.

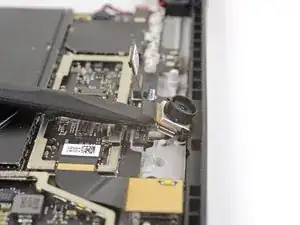

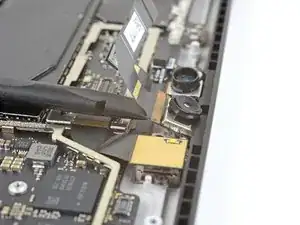

Подденьте плоским концом лопатки инфракрасную камеру распознавания лица, чтобы приподнять её из гнезда в корпусе.

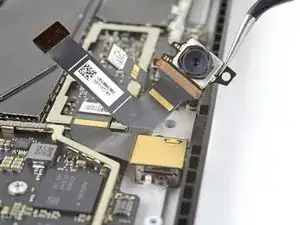

Снимите камеру распознавания лица.
