Замена левого динамика Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, остановите дальнейшее разрушение и предотвратите травмы, заклеив стекло. Наложите пересекающиеся полосы прозрачной упаковочной ленты на дисплей до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

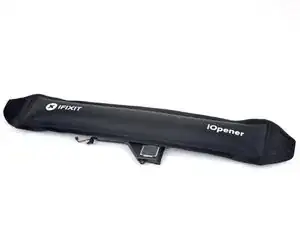

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Обратите внимание на расположение клеевого слоя экрана перед продолжением:

В этих областях находится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели размещены здесь близко к краю. Режьте очень осторожно и не вставляйте медиатор слишком глубоко под дисплей.

Под этой частью экрана лежат хрупкие антенные кабели. Точно соблюдайте процедуру, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в вырез динамика на экране и проведите медиатор под стеклом. Не нажимайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокая вставка может повредить ЖК-панель.

Поверните медиатор в направлении нижней части Surface, чтобы провести его под нижним краем выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В продолжении процедуры, если вы почувствуете значительное сопротивление при движении медиатора, остановитесь и повторно прогрейте обрабатываемую секцию. Чрезмерное давление медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом крае, чтобы клей не слипался снова.

Повторно разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Вставьте новый медиатор в правый нижний угол и проведите им вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокая вставка может повредить ЖК-панель.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клеевой слой экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипался снова.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Вставьте новый медиатор в левый нижний угол и проведите им вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже 1/8 дюйма (3 мм) в этой области. Здесь близко размещены кабели дисплея, и они легко повреждаются. После прохождения области кабелей дисплея не вводите медиатор дальше рамки.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клеевой слой экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипался снова.

Разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей по этому краю самый толстый, и вам может понадобиться несколько раз разогревать и прикладывать iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к воздействию тепла.

Обойдите левый угол медиатором для вскрытия и проведите им вдоль верхнего края Surface. Остановитесь, когда медиатор окажется на расстоянии 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса перекрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Выполняйте последующие шаги осторожно, чтобы не повредить антенны.

Вставьте острие медиатора под дисплей в том месте, где вы только что остановились при резке. Не вставляйте медиатор глубже края рамки.

Осторожно прокатывайте медиатор вправо, прижимая длинный край медиатора к клею экрана под рамкой, разрезая клей по мере продвижения. Не скользите медиатором по краю Surface.

Держите медиатор параллельно экрану на протяжении всей процедуры, чтобы он не зацепил антенны. Не прижимайте медиатор к корпусу.

Повторяйте это движение — вставляйте остриё медиатора там, где вы только что разрезали, и прокатывайте его вправо вдоль верхнего края Surface, пока медиатор не окажется на расстоянии 2,5 дюйма (64 мм) от правого края Surface.

Как только вы разрежете клей над антеннами (на расстоянии 8,5 дюйма, или 22 см, от левого края), проведите медиатором оставшуюся часть верхнего края и обведите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Не снимайте экран пока. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте медиатор для вскрытия, чтобы перерезать оставшийся клей.

Линза вспышки может выпасть из корпуса Surface. Следите за линзой и верните её на место в выемку корпуса при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте медиатор для вскрытия, чтобы поддеть один край экранирующего кожуха EMI, закрывающего плату дисплея.

Повторяйте это действие в разных точках вокруг кожуха, пока он полностью не отойдёт.

Постарайтесь сильно не деформировать кожух — его потребуется установить обратно при сборке.

Снимите экранирующий кожух EMI с платы дисплея и удалите его.

Используйте плоский конец лопатки, чтобы поддеть соединительный кабель дисплея прямо вверх и вынуть его из разъёма на плате.

Вставьте одно острие пинцета с заострёнными концами в зазор на краю экранирующего кожуха EMI, закрывающего разъём дигитайзера.

С помощью пинцета подденьте экранирующий кожух от дисплея настолько, насколько можно, не сгибая его.

Повторяйте эту процедуру в разных точках вокруг кожуха, пока он не освободится. Снимите кожух.

Постарайтесь сильно не деформировать кожух — его потребуется установить обратно при сборке.

Сотрите остатки кожуха с разъёма дигитайзера и удалите его.

Используйте наконечник лопатки, чтобы поддеть разъём дигитайзера прямо вверх и вынуть его из разъёма на экране.

Снимите сборку экрана с Surface.

При обратной сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте остриё лопатки, чтобы поддеть разъём микрофона прямо вверх и вынуть его из гнезда на материнской плате.

Используйте отвёртку Torx T5, чтобы снять четыре винта, крепящие опору антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте лопатку, чтобы приподнять опору антенны из её гнезда в корпусе Surface.

Снимите опору антенны.

Вставьте одно острие пинцета с заострёнными концами в зазор в углу экранирующего кожуха EMI, покрывающего радиатор.

С помощью пинцета подденьте экранирующий кожух от материнской платы настолько, насколько можно, не сгибая его. Пока не снимайте его полностью.

Постарайтесь сильно не деформировать кожух — его потребуется установить обратно при сборке.

Будьте осторожны, чтобы не проткнуть батарею пинцетом при работе с этим кожухом.

Повторите последний шаг для каждого угла экранирующей пластины EMI, закрывающей радиатор.

Снимите защитную крышку радиатора.

Удалите девять винтов Torx, фиксирующих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора крест-накрест, по обороту за раз, пока они не станут тугими:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы осторожно поддеть радиатор прямо вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть тепловые трубки радиатора при снятии.

При сборке обязательно правильно очистите радиатор и процессор и нанесите новый термопасту.

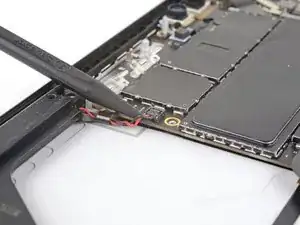

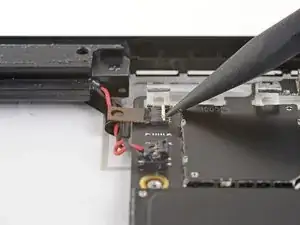

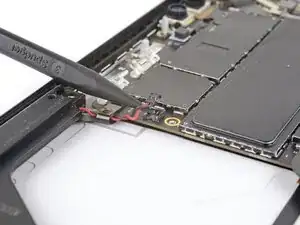

Используйте острый конец лопатки, чтобы поднять разъем левого динамика из его гнезда на материнской плате.

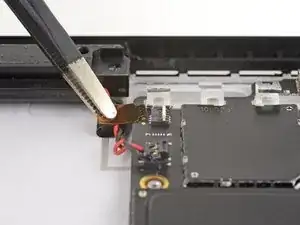

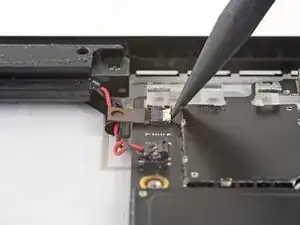

Используйте острый конец лопатки, чтобы приподнять небольшой фиксирующий язычок ZIF-разъёма кабеля кнопок громкости и питания.

Вытяните кабель кнопок громкости и питания прямо из его гнезда на материнской плате.

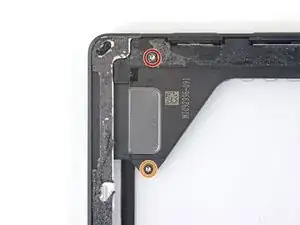

Используйте отвёртку T5 Torx, чтобы удалить два винта, фиксирующие левый динамик:

Один винт 6 мм

Один винт 3,9 мм

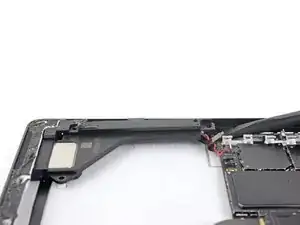

Используйте лопатку, чтобы приподнять правый край динамика так, чтобы он очистился от материнской платы и стоек для винтов.

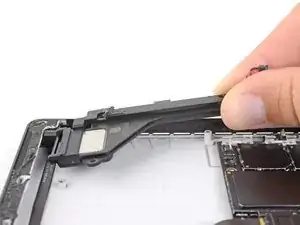

При поднятом правом крае сдвиньте динамик вправо, прямо из его посадочного места в корпусе.

Нагрейте iOpener и приложите его к длинному краю сборки динамика в течение двух минут, чтобы размягчить клей, фиксирующий кнопки.

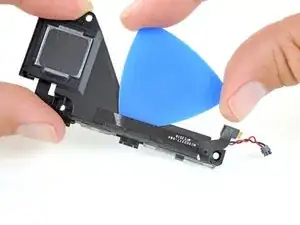

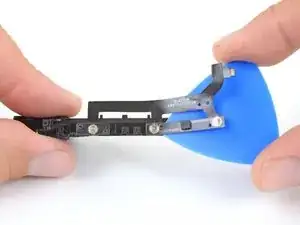

Захлопните лезвие для вскрытия под кабель кнопок громкости и питания, чтобы отделить клей, фиксирующий кабель к динамику.

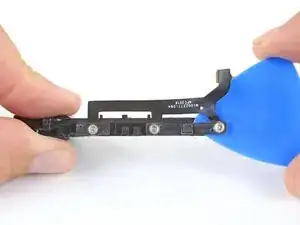

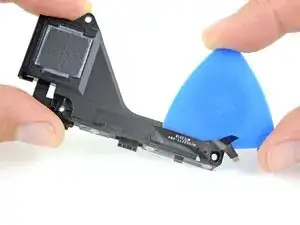

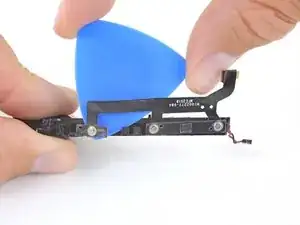

Заставьте лезвие для вскрытия пройти под кнопки громкости и питания, чтобы отделить клей, фиксирующий кнопки к динамику.

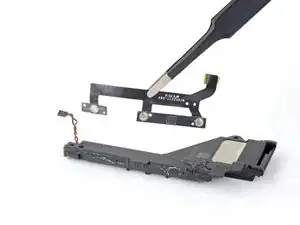

Снимите кнопки громкости и питания.

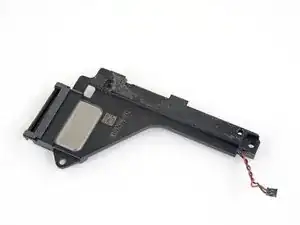

Остался только левый динамик.
