Замена радиатора Microsoft Surface Pro 5
В данном руководстве объясняется, как снять радиатор на Microsoft Surface Pro 5. Снятие радиатора необходимо для удобного доступа ко многим компонентам внутри Surface Pro 5. Он определяется четырьмя выдающимися медными планками, которые проходят по внутренней части устройства и сходятся над ЦП. В этом руководстве используется iOpener, но также можно воспользоваться феном или термофеном. См. инструкции по iOpener здесь.
Шаг 1

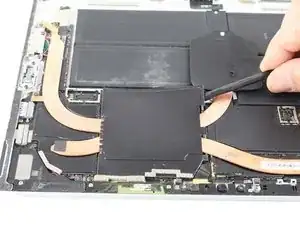

Снимите защитный металлический экран, закрывающий главный процессор, с помощью нейлоновой лопатки или пластикового инструмента для открытия.
Шаг 2

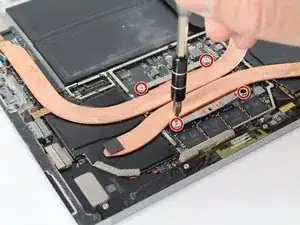

Удалите четыре серебряные винта Torx T5 x 3 мм, крепящие радиатор к главному процессору.
Шаг 3

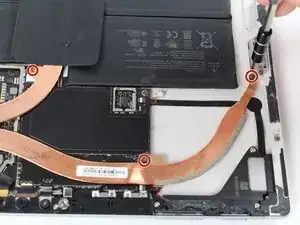

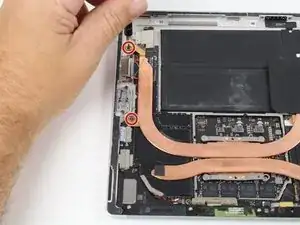

Удалите оставшиеся пять черных винтов Torx T4 x 3 мм, фиксирующих сборку радиатора.
Шаг 4

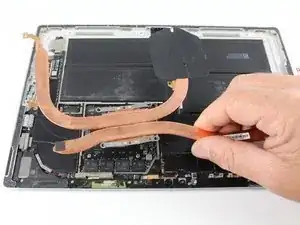

Удалите радиатор из устройства, схватив одну из медных планок пальцами и поднимая прямо вверх.
Избегайте контакта с термопастой, которая находится на задней стороне радиатора и на передней стороне ЦП. Если термопаста попала на руки, смойте её с мягким мылом и водой.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
