Замена кнопки питания, кнопки громкости и левого динамика Microsoft Surface Pro 5

Используйте лопатку, чтобы отогнуть маленькие фиксирующие язычки на ZIF-разъёмах шлейфов дисплея.

Используйте пинцет, чтобы вытащить шлейфы дисплея, потянув их прямо из разъёмов на плате дисплея.

Подденьте открывающую пластину под плату дисплея, чтобы разъединить клей, удерживающий её на задней стороне экрана.

Снимите плату дисплея.

При сборке используйте прочную двустороннюю ленту или предварительно вырезанную клеевую прокладку для крепления платы дисплея. Удалите старый клей перед нанесением нового.

Для обеспечения правильного положения подключите оба разъёма дисплея перед приклеиванием платы к экрану.

Остаётся только экран.

Вставьте один зубчик острого пинцета в зазор в углу экранирующей пластины EMI, закрывающей радиатор.

С помощью пинцета отогните экранирующую пластину EMI от материнской платы как можно дальше, не сгибая её. Пока что не снимайте пластину.

Старайтесь не деформировать пластину слишком сильно — её потребуется установить обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этой пластиной.

Повторите предыдущий шаг для каждого угла экранирующей пластины EMI, закрывающей радиатор.

Снимите экранирующую пластину радиатора.

Снимите девять винтов Torx, крепящих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора крест-накрест, по одному обороту за раз, до полного затягивания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы аккуратно поддеть радиатор прямо вверх и снять его с процессора.

Следите за тем, чтобы не помять и не погнуть тепловые трубки радиатора при снятии.

При сборке обязательно правильно очистите радиатор и процессор и нанесите новую термопасту.

Снимите винт Torx T5 x 6 мм, соединяющий чёрную фиксирующую планку с блоком кнопки питания/регулятора громкости/динамика.

Снимите оставшиеся три винта Torx T5 x 4,5 мм, удерживающие планку камеры.

Отсоедините небольшой шлейф, соединяющий планку камеры с материнской платой, потянув вверх пинцетом.

Поднимите планку камеры и снимите её с устройства.

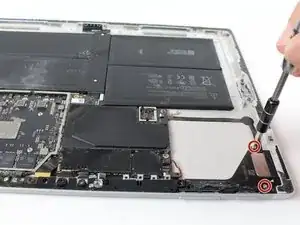

Используйте отвертку Torx T5, чтобы снять два серебристых винта 4,5 мм на блоке кнопки питания/регулятора громкости/динамика.

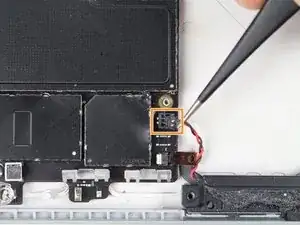

Отсоедините маленький шлейф, прикрепляющий блок к материнской плате, подняв его вверх пинцетом.

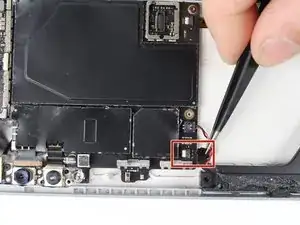

Отсоедините разъём с чёрным и красным проводом, подняв его вверх пинцетом.

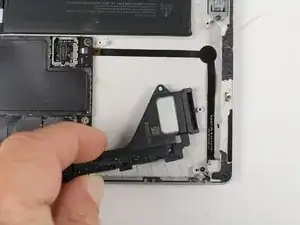

Потяните блок влево руками и поднимите вверх, чтобы снять его.
