Замена узла кнопки "Домой" iPad 5 Wi‑Fi

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если Вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы он находился на одном уровне между присосками.

Расположите присоски ближе к середине левой кромки — одну вверху и одну внизу.

Держите нижнюю часть Anti‑Clamp устойчиво и энергично нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту, чтобы сделать поверхность более сцепляющей.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Если экран не прогревается достаточно, можно использовать фен, чтобы нагреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте инструмент для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточно большую щель.

Если Anti‑Clamp не создаёт достаточной щели, примените больше тепла к зоне и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за Вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшую щель между дигитайзером и рамкой.

Вставьте инструмент для вскрытия в щель между дигитайзером и рамкой.

Вставьте второй инструмент для вскрытия в созданную щель.

Сдвиньте инструмент к нижнему левому углу устройства, чтобы разъединить клей.

Оставьте инструмент в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если Вы видите инструмент через дигитайзер — просто вытащите его. ЖК‑экран не должен быть повреждён, но существует риск оставления трудноудаляемого клея.

Если инструмент застрял в клее, «прокатывайте» его вдоль стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первый инструмент к верхнему левому углу устройства, чтобы разъединить клей.

Оставьте инструмент в верхнем левом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните инструмент вокруг верхнего левого угла устройства, чтобы разъединить клей.

Проведите монтажную лопатку вдоль верхнего края устройства, останавливаясь непосредственно перед фронтальной камерой.

Не проводите лопаткой над фронтальной камерой, чтобы не повредить объектив. В следующих шагах показано, как этого избежать.

Вытяните лопатку так, чтобы между дигитайзером и рамкой остался только кончик.

Проведите лопатку над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Снова вставьте лопатку и сдвиньте её к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую монтажную лопатку и сдвиньте её к середине правого края iPad.

Шлейфы дисплея находятся примерно на полпути от низа iPad. Остановитесь, как только достигнете трёх дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте лопатку в нижнем левом углу к самому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, чтобы не повредить антенну.

Оставьте лопатку в нижнем левом углу перед переходом к следующему шагу.

Вставьте новую монтажную лопатку в образованный зазор на нижнем краю iPad.

Проведите лопатку над антенной, останавливаясь непосредственно перед кнопкой «Home».

Сдвигайте лопатку только в направлении к кнопке «Home», а не от неё, чтобы не повредить антенну.

Если нужно снова провести лопатку по этому участку, выньте её и вставьте заново в нижнем левом углу.

Оставьте лопатку слева от кнопки «Home» перед продолжением.

Вставьте монтажную лопатку в образованный зазор.

Проведите лопатку под кнопкой «Home» и к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только кончик лопатки.

Вставляйте лопатку не более чем на 1 мм, чтобы не повредить правую антенну.

Снова вставьте лопатку и сдвиньте её к кнопке «Home», чтобы полностью отделить нижний клей.

Сдвигайте лопатку только в направлении к кнопке «Home», а не от неё, чтобы не повредить антенну.

Если нужно снова пройти этим участком, выньте лопатку и вставьте её в нижнем правом углу.

Оставьте лопатку справа от кнопки «Home» перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте предельно осторожны на этом шаге. Не спешите, убедитесь, что клей тёплый и мягкий, и что вы полностью отделили весь клей с помощью лопатки. Не стесняйтесь остановиться и повторно нагреть.

Поверните две монтажные лопатки в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя при этом остатки клея.

Если ощущается значительное сопротивление, повторно нагрейте края и обработайте их лопаткой.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте монтажную лопатку между двумя шлейфами дисплея, чтобы отделить последние участки клея.

Когда весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы планируете его повторно использовать — изопропиловым спиртом. Замените клей на наши клейкие ленты или предварительно вырезанные клейкие карты.

Будьте внимательны к шлейфам дисплея при сборке устройства. Убедитесь, что они аккуратно сложены под LCD-экраном, чтобы избежать повреждений.

Снимите любую ленту, закрывающую винты ЖК‑экрана.

Выверните следующие крестовые винты, крепящие ЖК‑экран.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снять ЖК‑экран. Он по‑прежнему подключен к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑экран в пазе лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК‑экран iPad как страницу книги, приподнимая его у камеры и переворачивая через сторону задней крышки с кнопкой «Домой».

Действуйте осторожно и следите за кабелями ЖК‑экрана при переворачивании дисплея.

Положите ЖК‑экран лицевой стороной вниз, чтобы получить доступ к его кабелям.

Уложите ЖК‑экран на мягкую, чистую, не оставляющую ворса поверхность.

Удалите один крестовой винт 2,3 мм, фиксирующий разъем батареи на плате.

Чтобы снизить риск короткого замыкания, вы можете вставить изолятор батареи или модифицированную пластиковую карту, чтобы отключить батарею.

Будьте очень осторожны при изоляции батареи с помощью изолятора. Контакты батареи легко повредить, что может привести к необратимым повреждениям.

Подведите изолятор батареи под область разъема батареи на плате и оставьте его на месте во время работы.

Если вам трудно подложить изолятор под плату, вы можете попробовать использовать игральную карту для отключения батареи.

Выверните три крестовых винта 1,4 мм с кронштейна кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и поднять его прямо вверх от платы.

Разъем кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не задвигайте лопатку слишком глубоко под кронштейн, иначе вы можете повредить разъем.

Снимите ЖК‑экран.

Снимите любую ленту, закрывающую разъем шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы поднять защёлку ZIF‑разъема шлейфа кнопки «Домой» вверх.

Аккуратно извлеките шлейф кнопки «Домой» горизонтально из ZIF‑разъема.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно поддеть и поднять два разъема шлейфа дигитайзера прямо вверх из их гнезд.

Чтобы избежать повреждения iPad, поддёргивайте только сами разъёмы, не корпус гнезда на плате.

Аккуратно отлепите шлейф кнопки «Домой» от клея, крепящего его к задней части крышки.

Снимите переднюю панель в сборе.

При повторной сборке протрите внутреннюю поверхность передней панели от пыли и отпечатков, чтобы обеспечить чистоту экрана.

Если после установки нового дисплея вы сталкиваетесь с «призрачными» касаниями, это можно устранить добавлением слоя очень тонкой изоляционной ленты, например каптоновой ленты, в отмеченные зоны на обратной стороне панели. Панели iFixit уже имеют необходимую изоляцию и, как правило, не требуют дополнительной ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от пористых полосок-пылезащит на многих iPad.

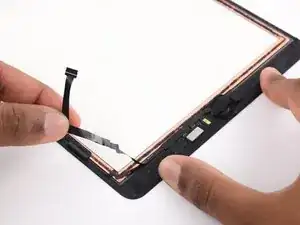

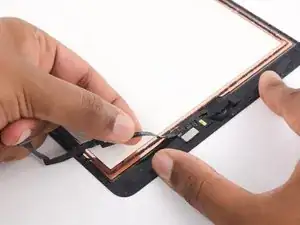

Осторожно начните отрывать шлейф кнопки «Домой» от обратной стороны передней панели.

Продолжайте отлеплять до тех пор, пока не дойдёте до металлического экрана на шлейфе.

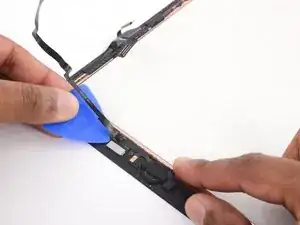

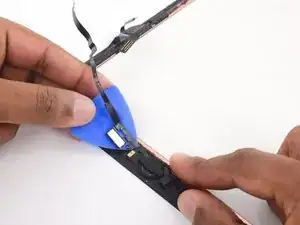

Вставьте медиатор между металлическим экраном и передней панелью и аккуратно подденьте его, чтобы отделить от дигитайзера.

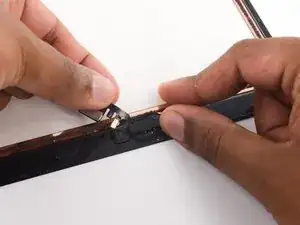

Аккуратно отлепите металлический контакт от кронштейна кнопки «Домой».

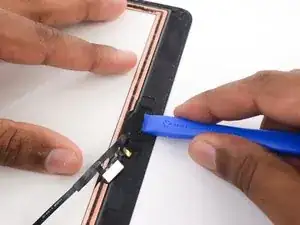

Используйте пластиковый инструмент для вскрытия, чтобы поддеть кронштейн кнопки «Домой» и снять его с обратной стороны передней панели.

При повторном креплении кронштейна кнопки «Домой» используйте каплю клея или двухсторонний скотч, чтобы зафиксировать кронштейн на месте.

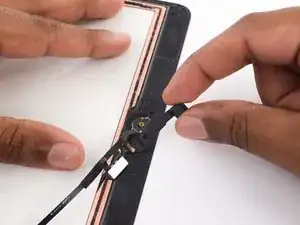

После того как вы отделите одну сторону кронштейна кнопки «Домой», крепко возьмите кронштейн и оторвите его от передней панели.

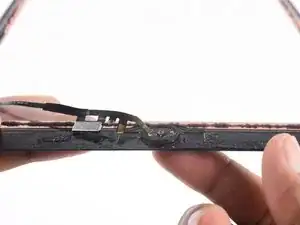

Нажмите кнопку «Домой» с внешней стороны дигитайзера, чтобы разорвать клей, удерживающий её на месте.

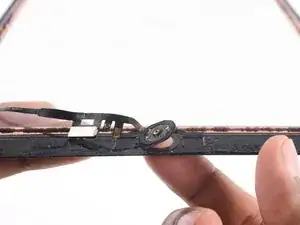

Надавливайте медленно. Клей прикреплён к деликатной прокладке, которая легко порвётся.

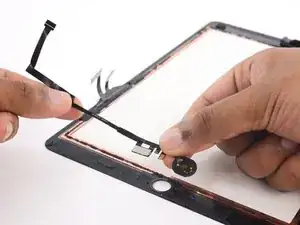

Снимите узел кнопки «Домой».
