Замена задней камеры iPad 5 Wi‑Fi

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей разогревается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процесс открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите объект под iPad так, чтобы он находился вровень между присосками.

Расположите присоски ближе к середине левой кромки — одну ближе к верхней части, другую — к нижней.

Удерживайте нижнюю часть Anti‑Clamp неподвижно и сильно надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для улучшения сцепления.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор.

Если экран недостаточно нагревается, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Вставьте медиатор (opening pick) под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, приложите больше тепла к области и поверните рукоятку по часовой стрелке ещё на пол‑оборота.

Не поворачивайте более чем на пол‑оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске приклеиться. В качестве альтернативы можно использовать прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану при помощи суперклея.

Когда экран станет тёплым на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный вами зазор.

Проведите медиатором к нижнему левому углу устройства, чтобы разъединить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто вытяните его. ЖК‑экран обычно не повреждается, но вы рискуете оставить остатки клея, которые трудно удалить.

Если медиатор застрял в клее, «прокатите» его вдоль боковой стороны iPad, чтобы продолжить отделение клеевого шва.

Проведите первым медиатором к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите медиатором вдоль верхней кромки устройства, остановившись непосредственно перед фронтальной камерой.

Избегайте проведения медиатора по поверхности фронтальной камеры, чтобы не повредить объектив. Последующие шаги покажут, как этого избежать.

Вытяните медиатор так, чтобы между дигитайзером и рамой остался только кончик.

Просуньте медиатор над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор справа от фронтальной камеры перед продолжением.

Снова вставьте медиатор и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Кабели дисплея находятся примерно на полпути от нижней части iPad. Остановитесь, как только достигнете трёх дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в созданную вами щель на нижнем крае iPad.

Сдвиньте медиатор над антенной, останавливаясь прямо перед кнопкой Home.

Сдвигайте медиатор только в сторону кнопки Home, а не в противоположную, чтобы не повредить антенну.

Если потребуется снова пройти этим участком, выньте медиатор и вставьте его заново в нижнем левом углу.

Оставьте медиатор слева от кнопки Home перед продолжением.

Вставьте медиатор в созданную вами щель.

Просуньте медиатор под кнопку Home и сдвиньте его к нижнему правому углу, убедившись, что между дигитайзером и рамой находится только кончик.

Вставляйте медиатор не глубже 1 мм, чтобы избежать повреждения правой антенны.

Снова вставьте медиатор и сдвиньте его в сторону кнопки Home, чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки Home, а не в противоположную, чтобы не повредить антенну.

Если потребуется снова пройти этим участком, выньте медиатор и вставьте его заново в нижнем правом углу.

Оставьте медиатор справа от кнопки Home перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей разогрет и стал мягким, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и разогреть снова.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер, завершая отделение последнего клея.

Если ощущается значительное сопротивление, снова разогрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте медиатор между двумя кабелями дисплея, чтобы отделить последний кусок клея.

Как только весь клей отделён, откройте дигитайзер как книжку и расположите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы планируете использовать его снова — с помощью изопропилового спирта. Замените клей нашими клейкими лентами или предрезанными клейкими картами.

Будьте внимательны к кабелям дисплея при сборке. Убедитесь, что они аккуратно сложены под ЖК-экраном, чтобы избежать повреждений.

Снимите любую ленту, закрывающую винты ЖК-экрана.

Удалите следующие винты Phillips, фиксирующие ЖК-экран.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снять ЖК-экран. Он по-прежнему соединён с iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-экран в его пазу лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-экран iPad как страницу в книге, приподнимая возле камеры и переворачивая его через конец корпуса с кнопкой «Домой».

Будьте осторожны и следите за кабелями ЖК-экрана при перевороте дисплея.

Положите ЖК-экран лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Установите ЖК-экран на мягкую, чистую, не оставляющую ворса поверхность.

Удалите один винт Phillips 2,3 мм, фиксирующий разъём батареи на плате.

Чтобы снизить риск короткого замыкания, можно вставить блокиратор батареи или модифицированную пластиковую лопатку для отключения батареи.

Будьте очень осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повредить, что приведёт к необратимым последствиям.

Просуньте блокиратор батареи под область разъёма батареи на плате и оставьте его на месте на время работы.

Если вам трудно поддеть блокиратор батареи под плату, можно попробовать использовать игральную карточку для отключения батареи.

Снимите три винта Phillips 1,4 мм с крепления кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть крепление кабеля дисплея и поднять его вертикально вверх от платы.

Разъём кабеля дисплея приклеен к нижней стороне крепления, поэтому не засовывайте лопатку слишком глубоко под крепление, иначе вы можете повредить разъём.

Снимите ЖК-экран.

Удалите любую ленту, закрывающую разъём ленточного кабеля кнопки «Домой».

Используйте плоский конец лопатки, чтобы поднять язычок ZIF-разъёма ленточного кабеля кнопки «Домой» вверх.

Аккуратно вытяните ленточный кабель кнопки «Домой» горизонтально из ZIF-разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно поддеть и вывести два разъёма кабелей дигитайзера вертикально вверх из их гнёзд.

Чтобы избежать повреждения iPad, поддёргивайте только сами разъёмы, не гнёзда на плате.

Осторожно отлейте ленточный кабель кнопки «Домой» от клея, фиксирующего его к задней панели корпуса.

Снимите переднюю панель в сборе.

При обратной сборке протрите внутреннюю поверхность передней панели от пыли и отпечатков пальцев, чтобы обеспечить чистоту дисплея.

Если при использовании нового дисплея появляются «призрачные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например полиимидной ленты Каптон, в отмеченные зоны на обратной стороне панели. Панели iFixit поставляются с надлежащей изоляцией и не должны требовать дополнительной ленты.

Без надлежащей изоляции эти зоны дигитайзера могут замыкаться на другие компоненты, вызывая некорректную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых полосок-пылезащит на многих iPad.

Удалите три винта Phillips #000 1,4 мм, фиксирующие крепление верхнего кабеля компонентов.

Снимите крепление верхнего кабеля компонентов.

Если у вас модель с Wi‑Fi/Cellular, ваш iPad будет выглядеть немного иначе и потребуется снятие двух дополнительных винтов для доступа к компонентам, покрытым этим креплением.

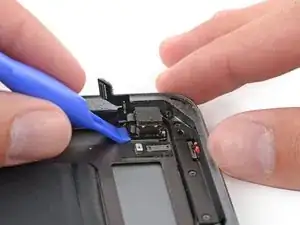

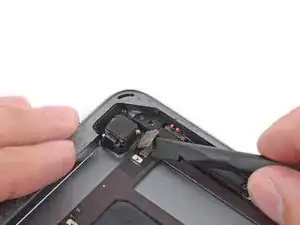

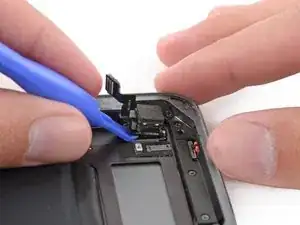

Используйте плоский конец лопатки, чтобы отсоединить разъём тыльной камеры от платы.

Поддёргивайте только разъём — не гнездо.

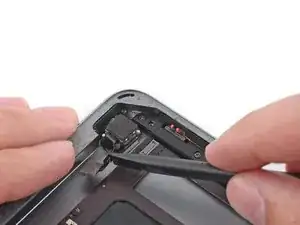

Сдвиньте кабель тыльной камеры влево, чтобы освободить его из зоны работы.

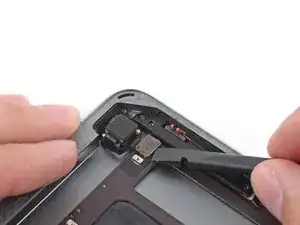

Просуньте пластиковый инструмент для вскрытия под тыльную камеру и подденьте её вверх, чтобы освободить от клея, прикрепляющего её к задней крышке.

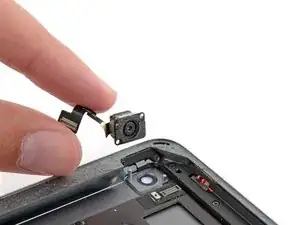

Снимите тыльную камеру.
