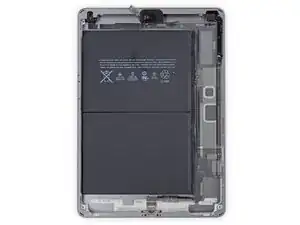

Замена аккумулятора iPad 5 Wi‑Fi

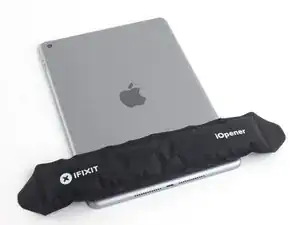

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите следующие три шага для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad предмет так, чтобы устройство располагалось ровно между присосками.

Расположите присоски ближе к середине левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не удерживается, используйте ленту для получения более сцепляющей поверхности.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, слегка ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор.

Если экран недостаточно нагревается, можно использовать фен, чтобы прогреть вдоль левой кромки iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте лезвие для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточный зазор.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к области и поверните рукоятку по часовой стрелке ещё на пол-оборота.

Не поворачивайте больше чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить цианакрилатом к разбитому экрану.

Как только экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте лезвие для вскрытия в зазор между дигитайзером и рамкой.

Вставьте второе лезвие для вскрытия в созданный зазор.

Проведите лезвием в направлении нижнего левого угла устройства, чтобы разделить клей.

Оставьте лезвие в нижнем левом углу, чтобы клей не слипся снова.

Не беспокойтесь, если вы видите лезвие через дигитайзер — просто вытяните лезвие. ЖК‑экран не должен быть повреждён, но вы рискуете оставить трудно удаляемый клей.

Если лезвие застрянет в клее, «прокатите» лезвие вдоль боковой стороны iPad, чтобы продолжить разделение клея.

Проведите первое лезвие в направлении верхнего левого угла устройства, чтобы разделить клей.

Оставьте лезвие в верхнем левом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лезвие вокруг верхнего левого угла устройства, чтобы разделить клей.

Проведите лезвием вдоль верхней кромки устройства, останавливаясь прямо перед фронтальной камерой.

Избегайте проведения лезвия поверх фронтальной камеры — вы можете повредить объектив. В следующих шагах показано, как этого избежать.

Выньте медиатор так, чтобы между дигитайзером и рамкой оставалась только его острая часть.

Просуньте медиатор над передней камерой, чтобы отделить клей.

Оставьте медиатор рядом с правой стороной передней камеры перед продолжением.

Вставьте медиатор обратно и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого ребра iPad.

Кабели дисплея расположены примерно на половине расстояния от нижнего края iPad. Прекратите скольжение, когда дойдёте до трёх дюймов от нижнего края iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор, размещённый внизу слева, к нижнему левому углу, чтобы отделить клей.

Не вращайте медиатор полностью вокруг угла, чтобы не повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в щель, которую вы только что создали на нижнем краю iPad.

Сдвиньте медиатор над антенной, остановившись непосредственно перед кнопкой «Домой».

Сдвигайте медиатор только в сторону кнопки «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в щель, которую вы только что создали.

Просуньте медиатор под кнопку «Домой» и сдвиньте к нижнему правому углу, убедившись, что между дигитайзером и рамкой находится только острие медиатора.

Вставляйте медиатор не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор обратно и сдвиньте его в сторону кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки «Домой», а не в обратную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне осторожны на этом шаге. Действуйте медленно, убедитесь, что клей нагрет и размягчён, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и снова разогреть.

Поверните два медиатора в левых углах iPad, чтобы немного приподнять дигитайзер, отделяя оставшийся клей в процессе.

Если чувствуется значительное сопротивление, снова разогрейте края и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, просуньте медиатор между двумя кабелями дисплея, чтобы отделить оставшийся клей.

После того как весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь использовать его повторно — с помощью изопропилового спирта. Замените клей нашими клеевыми лентами или предварительно вырезанными клеевыми картами.

При обратной сборке обращайте внимание на кабели дисплея. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Удалите любую ленту, закрывающую винты ЖК-экрана.

Удалите следующие винты с крестообразной головкой, фиксирующие ЖК‑дисплей.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снимать ЖК‑дисплей. Он все ещё подключён к iPad несколькими кабелями с торца кнопки «Домой». Поднимайте только с торца фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑дисплей в его пазу настолько, чтобы вы могли схватить его пальцами.

Переверните ЖК‑дисплей iPad как страницу книги, поднимая рядом с камерой и поворачивая его через торец задней крышки с кнопкой «Домой».

Будьте аккуратны и следите за кабелями ЖК‑дисплея при переворачивании панели.

Положите ЖК‑дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Положите ЖК‑дисплей на мягкую, чистую, не оставляющую ворса поверхность.

Удалите один винт Phillips 2,3 мм, фиксирующий разъём аккумулятора на плате логики.

Чтобы снизить риск короткого замыкания, вы можете вставить блокиратор батареи или изменённую пластиковую лопатку, чтобы отключить питание аккумулятора.

Будьте очень осторожны при изоляции аккумулятора с помощью блокиратора. Контакты батареи легко повредить, что может привести к необратимому повреждению.

Подсуньте блокиратор батареи под область разъёма аккумулятора на плате логики и оставьте его на месте во время работы.

Если вам трудно поддеть блокиратор батареи под плату логики, можно попробовать использовать игральную карту для отключения аккумулятора.

Удалите три винта Phillips 1,4 мм с кронштейна кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и поднять его прямо вверх от платы логики.

Разъем кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не засовывайте лопатку слишком далеко под кронштейн, чтобы не повредить разъём.

Снимите ЖК‑дисплей.

Снимите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы поднять язычок ZIF‑разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» горизонтально из ZIF‑разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно отжать два разъёма шлейфов дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддействуйте только по самим разъёмам, а не по гнезду на плате логики.

Осторожно оторвите шлейф кнопки «Домой» от клея, фиксирующего его к задней крышке.

Снимите переднюю панель в сборе.

При сборке протрите внутреннюю поверхность передней панели от пыли и отпечатков пальцев, чтобы обеспечить чистоту дисплея.

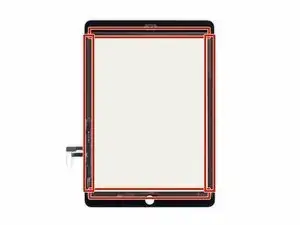

Если при установке нового дисплея возникают «призрачные» или «фантомные» касания, это можно устранить, добавив тонкий слой изолирующей ленты, например ленты Kapton (полиимид), в выделенные области на обратной стороне панели. Панели iFixit поставляются с надлежащей изоляцией и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкаться на другие компоненты, вызывая сбои сенсорного ввода.

Изоляция не видна невооружённым глазом и отличается от пористых уплотнительных полосок от пыли, встречающихся во многих iPad.

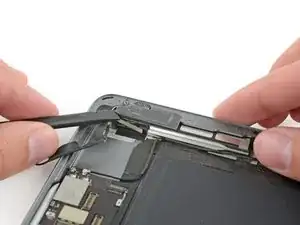

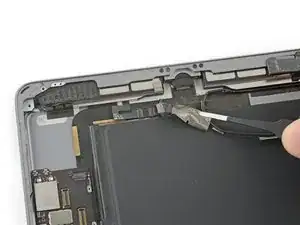

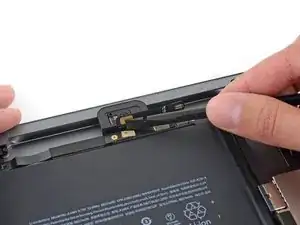

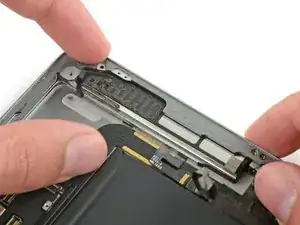

Подденьте лопаткой антенный кабель, ближайший к краю iPad, и поднимите его вверх, чтобы отсоединить разъём антенного кабеля.

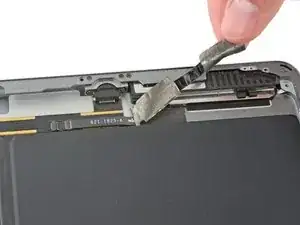

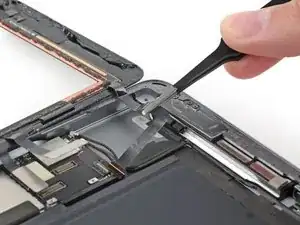

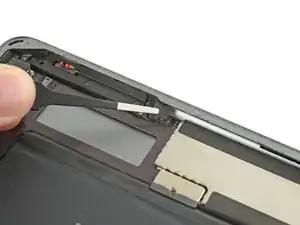

Вокруг правого антенного кабеля обмотаны две большие полоски ленты, закрепляющие его на задней крышке.

Отклейте ленту от задней крышки.

Во время отклеивания антенной ленты оставляйте её на кабеле, чтобы облегчить обратную сборку.

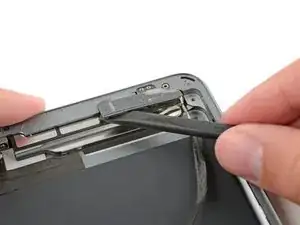

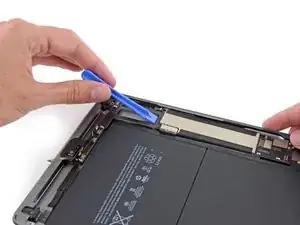

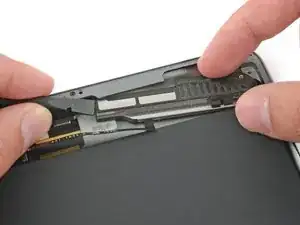

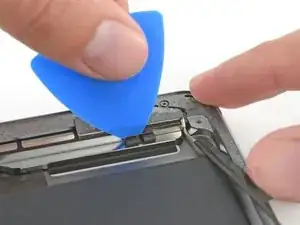

Антенный кабель закреплён на динамике небольшим металлическим кронштейном. Кронштейн постоянно обжат на антенне и приклеен к корпусу динамика.

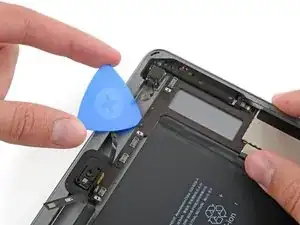

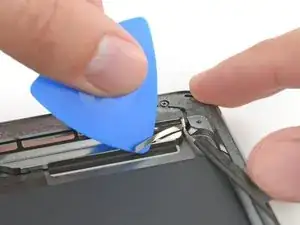

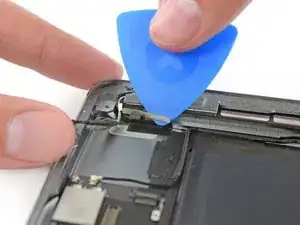

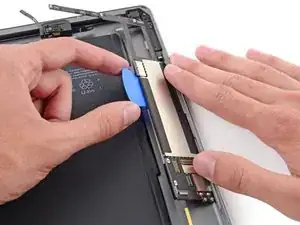

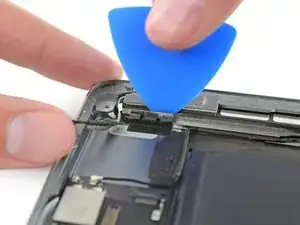

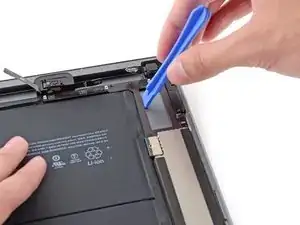

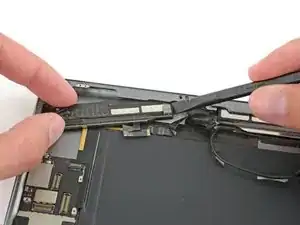

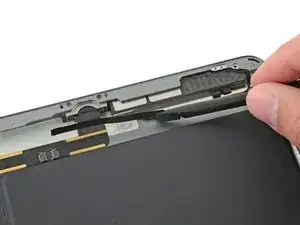

Осторожно вставьте пластиковую лопатку между корпусом динамика и кронштейном антенного кабеля.

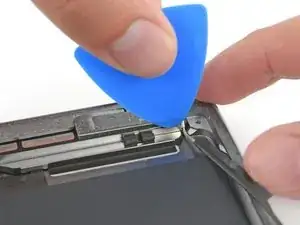

Сдвиньте лопатку в сторону кнопки «Домой», чтобы отрезать клей.

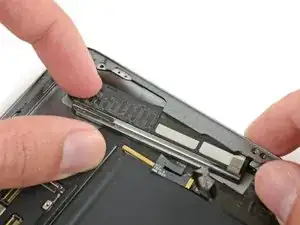

Отожмите кронштейн от динамика, пока он не отойдёт от ленты под ним.

Удалите следующие винты Phillips #000, фиксирующие правую антенну:

Один винт 2,3 мм

Два винта 1,4 мм

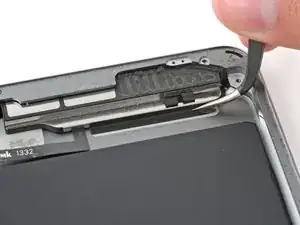

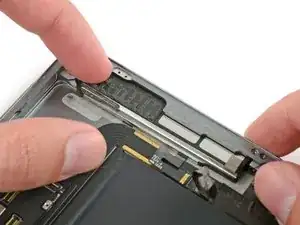

Вставьте плоский конец лопатки между антенной и сборкой динамика.

Сдвиньте лопатку в направлении кнопки «Домой», чтобы разрезать вспененный клей, фиксирующий антенну.

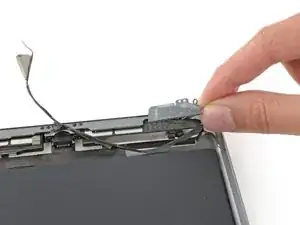

Снимите правую антенну с iPad.

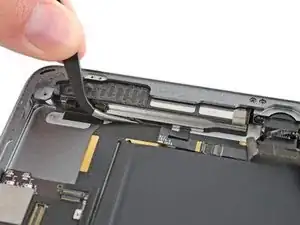

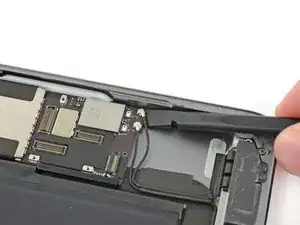

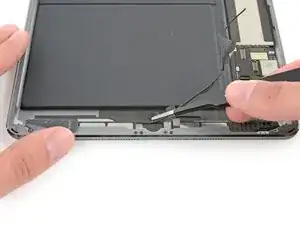

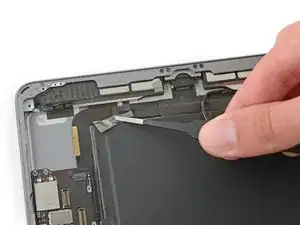

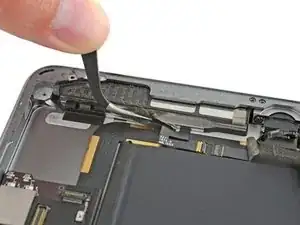

Подденьте лопаткой кабель левой антенны снизу и поднимите вверх, чтобы отсоединить разъем кабеля антенны.

На кабеле левой антенны вокруг разъема кабеля правого динамика обмотано пять кусочков ленты.

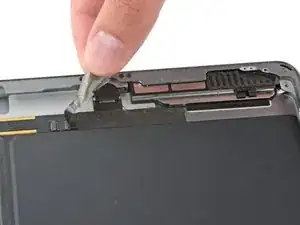

Отделите ленту от задней крышки.

Отогните кабель антенны в сторону, чтобы он не мешал.

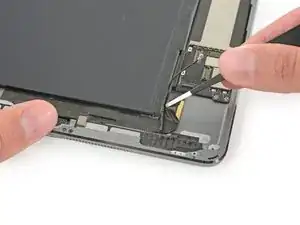

Изгиб в кабеле динамика затрудняет отрыв ленты от конца.

Вместо этого захватите ленту прямо под динамиком и потяните вниз, от края корпуса.

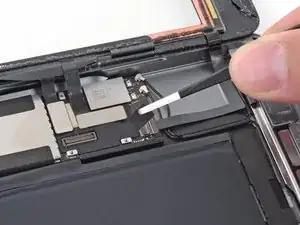

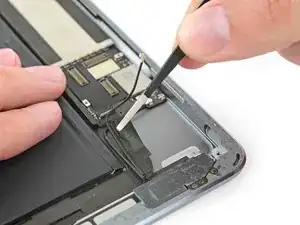

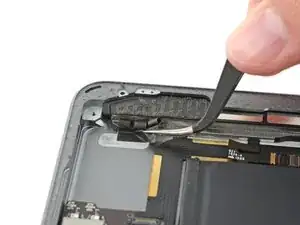

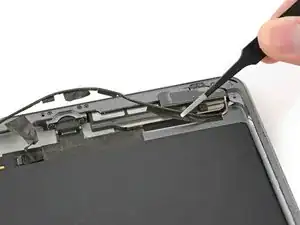

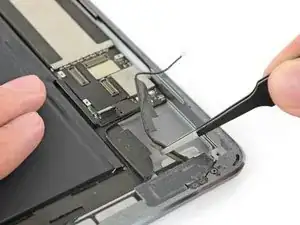

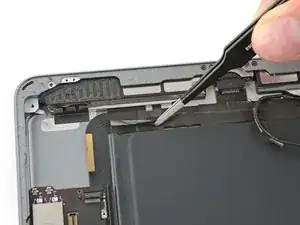

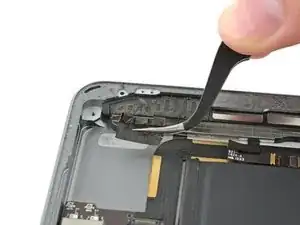

Осторожно используйте пинцет — захватывайте и отрывайте только ленту, а не кабель под ней.

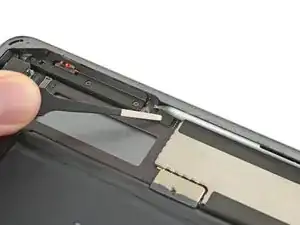

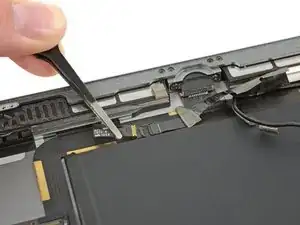

Отделите ленту в направлении кнопки «Домой», чтобы оголить разъем кабеля динамика.

Используйте заостренный конец лопатки, чтобы откинуть фиксирующий язычок на разъеме кабеля правого динамика.

Вытащите кабель динамика прямо из ZIF-разъема.

Снимите ленту, прикреплявшую динамик к задней крышке.

Осторожно оторвите демпферную ленту ЖК-дисплея от задней крышки.

Удалите винт Phillips #000 длиной 2.2 мм, фиксирующий динамик к задней крышке.

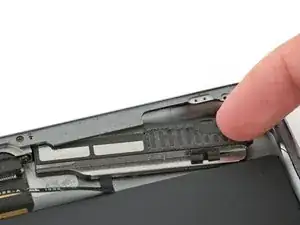

Вставьте ноготь или плоский конец лопатки в паз корпуса динамика, рядом с углом задней крышки.

Оттяните динамик вниз, от угла корпуса.

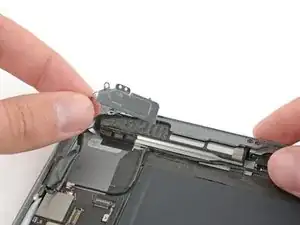

Используйте лопатку, чтобы помочь вытянуть динамик из-под кромки задней крышки.

Снимите правый динамик с iPad.

Удалите три винта Phillips #000 длиной 1.4 мм, фиксирующие кронштейн верхнего кабеля компонентов.

Снимите кронштейн верхнего кабеля компонентов.

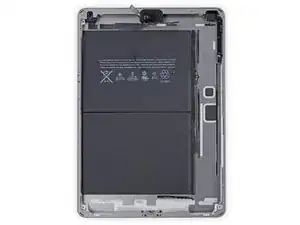

Если у вас модель с Wi‑Fi/Cellular, ваш iPad будет выглядеть немного иначе и потребуется снятие двух дополнительных винтов для доступа к компонентам под этим кронштейном.

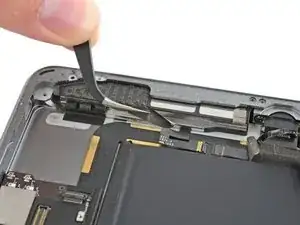

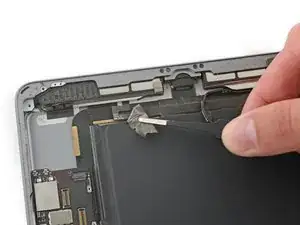

Осталось два кусочка ленты, крепящие кабель левой антенны к задней крышке.

Отделите ленту от задней крышки.

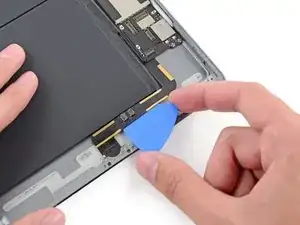

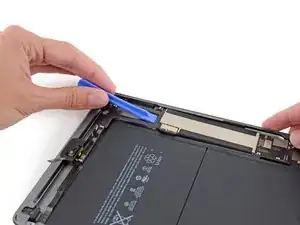

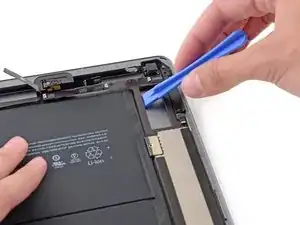

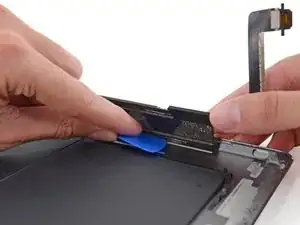

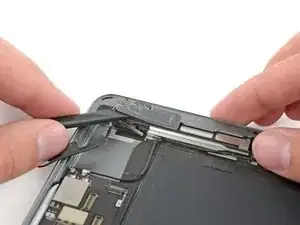

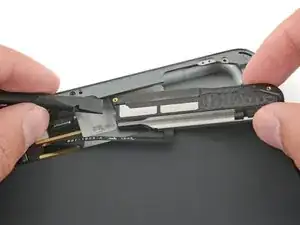

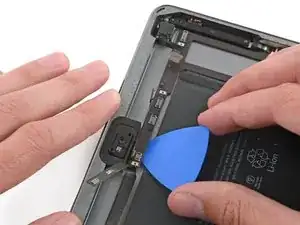

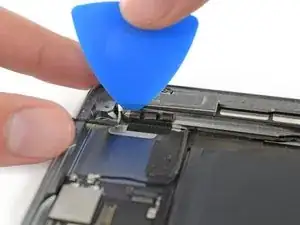

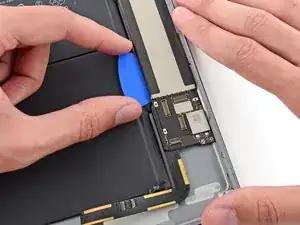

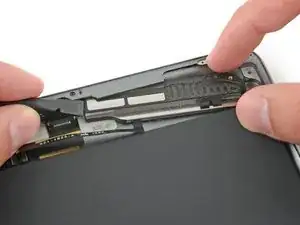

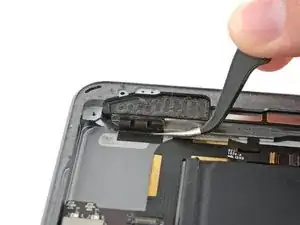

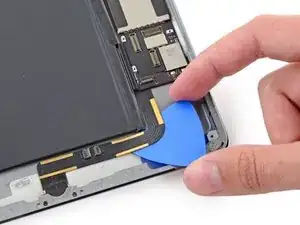

Осторожно вставьте медиатор между корпусом динамика и кронштейном кабеля антенны.

Проведите медиатор в направлении кнопки «Домой», чтобы разрезать клей.

Отодвиньте кронштейн от динамика, пока он не окажется свободен от ленты снизу.

Удалите следующие винты Phillips #000:

Два винта 1.4 мм

Один винт 2.3 мм

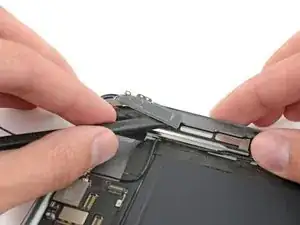

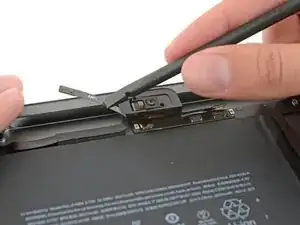

Вставьте плоский конец лопатки между антенной и сборкой динамика.

Сдвиньте лопатку в направлении кнопки «Домой», чтобы разрезать вспененный клей, фиксирующий антенну.

Снимите левую антенну с iPad.

Удалите ленту, перекрывающую разъем кабеля левого динамика.

Используйте заостренный конец лопатки, чтобы откинуть фиксирующий язычок на разъеме кабеля левого динамика.

Вытащите кабель динамика прямо из его ZIF-разъема.

Снимите ленту, удерживающую динамик на задней крышке.

Выверните винт Phillips #000 длиной 2,2 мм, крепящий динамик к задней крышке.

Аккуратно подогните ленточный кабель левого динамика вверх, чтобы он не мешал аккумулятору при выскальзывании корпуса динамика.

Вставьте ноготь или плоский конец лопатки в паз корпуса динамика, рядом с углом задней крышки.

Оттяните динамик вниз, от угла корпуса.

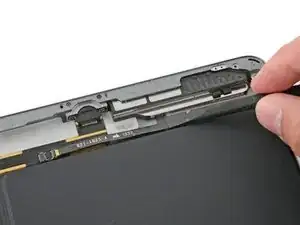

Используйте лопатку, чтобы помочь вытянуть динамик из-под кромки задней крышки.

Снимите левый динамик с iPad.

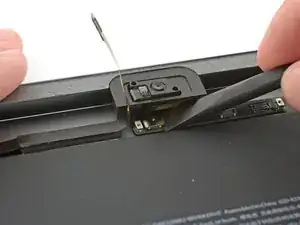

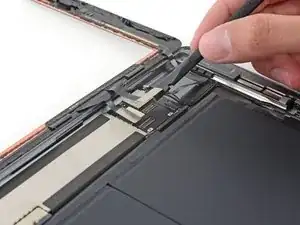

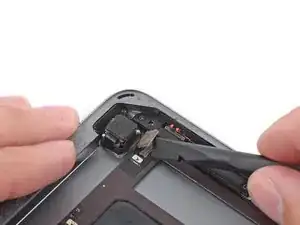

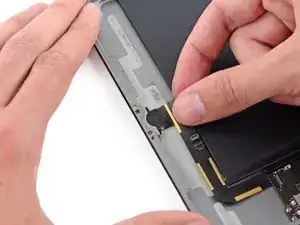

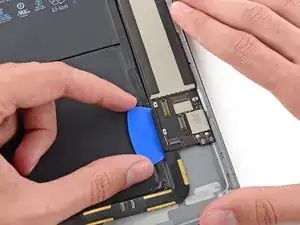

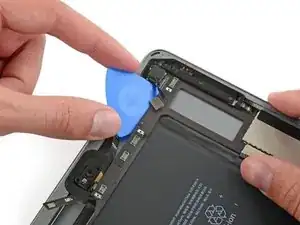

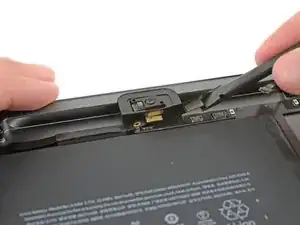

Плоским концом лопатки отсоедините разъем фронтальной камеры от логической платы.

Поддергивайте только за разъем — не за сам разъемный гнездо.

Отогните кабель фронтальной камеры в сторону.

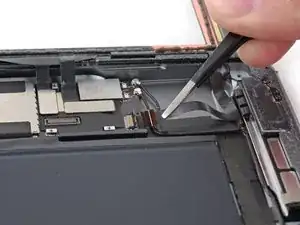

Между позолоченными контактами кабеля имеется проводящая клеящая прослойка. При сборке убедитесь, что вы прижали контакты, чтобы они снова приклеились.

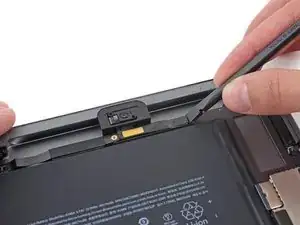

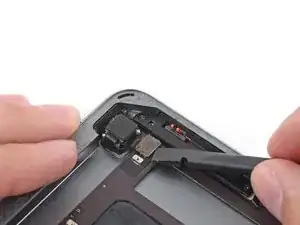

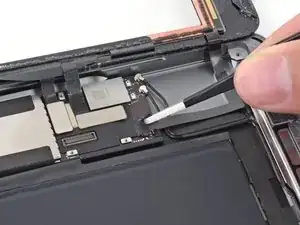

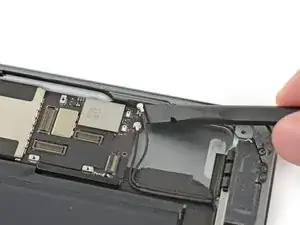

Плоским концом лопатки отсоедините разъем тыльной камеры от логической платы.

Поддергивайте только за разъем — не за сам разъемный гнездо.

Отогните кабель тыльной камеры в сторону.

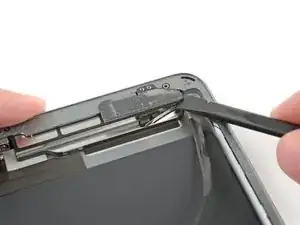

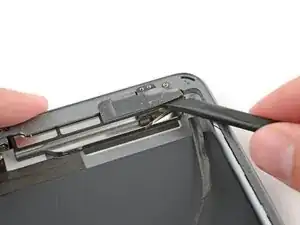

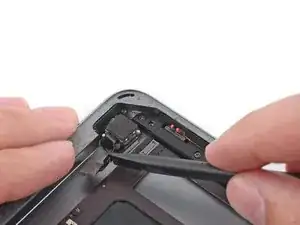

Плоским концом лопатки отсоедините разъем разъёма для наушников от логической платы.

Поддергивайте только за разъем — не за сам разъемный гнездо.

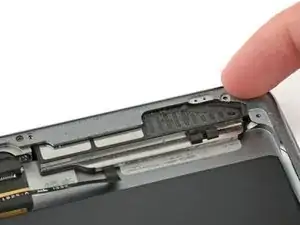

В более новых моделях iPad этот разъем соединён с гнездом на плате полоской ленты. Эту ленту необходимо разрезать, чтобы отсоединить разъём для наушников.

Отогните кабель разъёма для наушников в сторону.

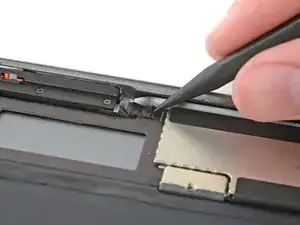

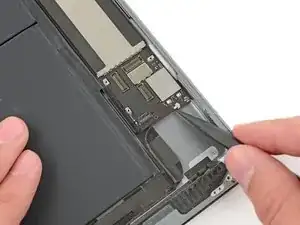

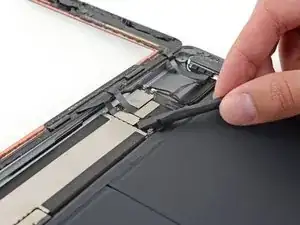

Плоским концом лопатки отсоедините разъем кабеля микрофона от логической платы.

Поддергивайте только за разъем — не за сам разъемный гнездо.

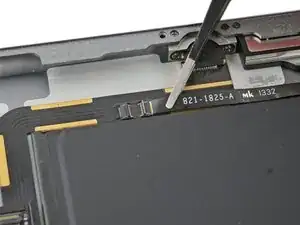

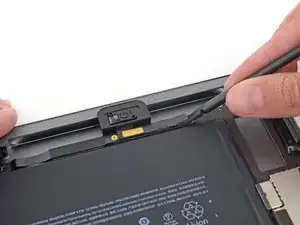

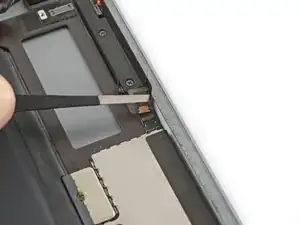

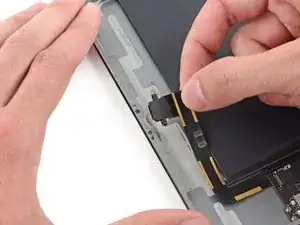

Снимите любую ленту, закрывающую разъем кабеля верхнего блока кнопок.

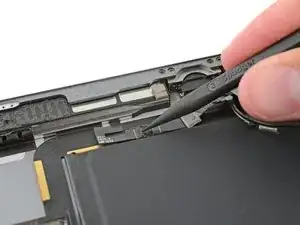

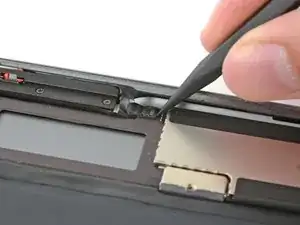

Остроконечным концом лопатки переверните фиксирующий язычок разъёма кабеля верхнего блока кнопок.

Выдвиньте кабель верхнего блока кнопок прямо из его ZIF-разъёма.

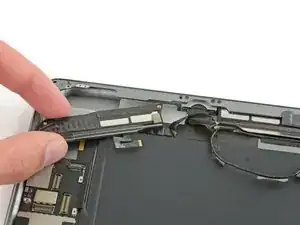

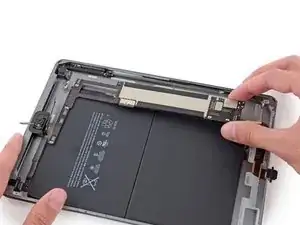

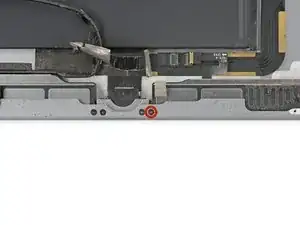

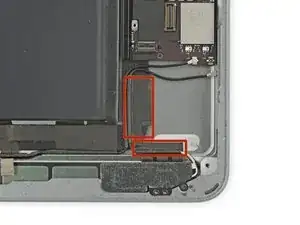

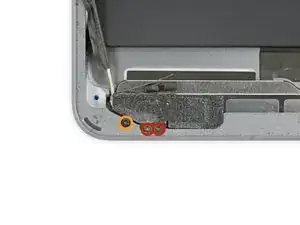

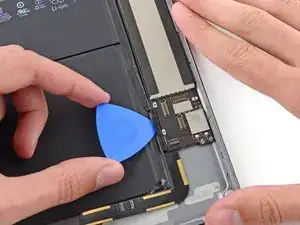

Снимите два винта Phillips #000 длиной 3,3 мм, крепящие разъём Lightning.

Чтобы найти эти винты, держите iPad вертикально и смотрите вниз на разъём Lightning.

В следующих шагах вы будете использовать нагретый iOpener, чтобы нагреть заднюю крышку iPad и размягчить клей, удерживающий логическую плату.

При подогреве и установке iOpener в каждом указанном месте держите его не менее минуты, чтобы клей размягчился через заднюю крышку.

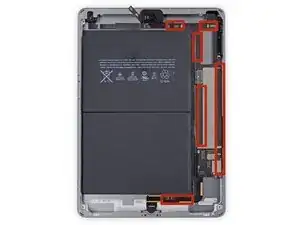

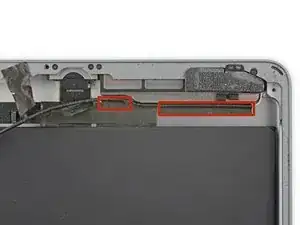

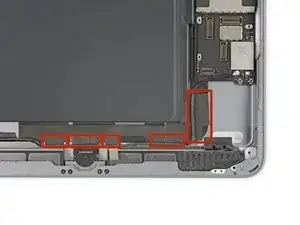

Клей представлен шестью кусочками чёрной поролоновой ленты — обращайтесь к этому шагу при нагреве и поддевании, чтобы отслеживать расположение каждой части.

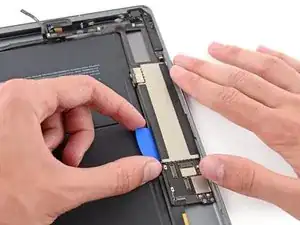

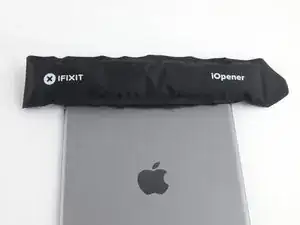

Поместите нагретый iOpener поверх конца iPad с тыльной камерой и оставьте на не менее чем минуту, чтобы через заднюю крышку размягчился клей.

Больше времени не повредит, но если оставить iOpener на задней крышке слишком долго, возможно, потребуется заново нагреть и приложить его.

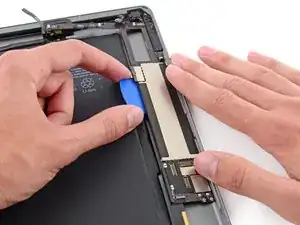

При выполнении следующих шагов по поддеванию клея, удерживающего логическую плату, всегда сначала пробуйте аккуратно, чтобы проверить, размягчился ли клей. Если нет — повторно нагрейте iOpener и приложите его к задней крышке.

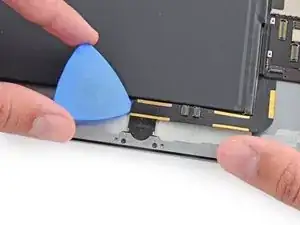

Осторожно вставьте медиатор под логическую плату, между фронтальной камерой и аккумулятором.

Сдвиньте медиатор в сторону разъёма фронтальной камеры и остановитесь у сгиба логической платы.

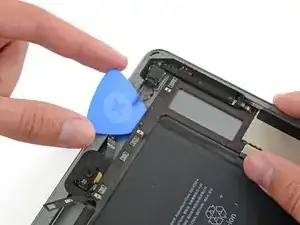

Просуньте медиатор под логическую плату от фронтальной камеры к тыльной камере.

Поместите нагретый iOpener вдоль нижнего края iPad.

Снова подождите не менее минуты, чтобы клей размягчился через заднюю панель.

Кабель разъёма Lightning прикреплён к корпусу с помощью клея. Чтобы отсоединить клей, вы будете проводить медиатором между кабелем и корпусом. Будьте очень осторожны, чтобы не перерезать сам кабель разъёма Lightning.

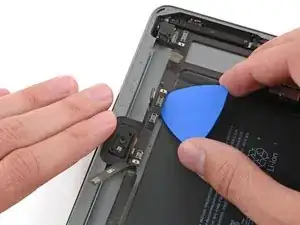

Вставьте медиатор под кабель Lightning в месте его примыкания к плате.

Проведите медиатор вниз и вокруг изгиба кабеля.

Продолжайте проводить медиатор под кабелем, останавливаясь перед изгибом кабеля к разъёму Lightning.

Двигайтесь медленно и осторожно. Если медиатор не скользит легко, нагрейте сильнее и попробуйте снова. При приложении чрезмерной силы вы, вероятно, сорвётесь и перережете кабель Lightning.

Наконец, проведите медиатор между батареей и самим разъёмом Lightning, чтобы отделить последний участок клея под кабелем.

Тяните разъём Lightning прямо из его посадочного места в задней панели.

Поместите нагретый iOpener на левую сторону задней панели, где приклеена логическая плата.

Дайте iOpener постоять не менее минуты, чтобы клей размягчился через заднюю панель.

Вставьте пластиковый инструмент в прямоугольный зазор в верхней части логической платы и подденьте плату вверх от задней панели.

Держите инструмент под платой и проводите им вдоль зазора, чтобы освободить верхний край логической платы от клея.

Подденьте логическую плату у нижнего края прямоугольного зазора, рядом с экранирующим кожухом EMI.

Поднимайте край логической платы медленно. Если почувствуете значительное сопротивление, прекратите поддевание и повторно примените iOpener.

Просуньте медиатор под логическую плату между ней и батареей.

Проведите медиатор от основания к центру логической платы, чтобы перерезать клей.

Следите, чтобы не проколоть батарею медиатором; проколотая батарея может быть очень опасна. Если возникнет сопротивление, подогрейте и снова примените iOpener.

Проведите медиатор вдоль всей длины логической платы.

Как только клей будет перерезан, подденьте сторону логической платы, прилегающую к батарее, вверх от задней панели.

Продолжайте поднимать логическую плату вдоль кромки, ближайшей к батарее, пока не сможете поддеть медиатором дальний край логической платы.

Перережьте любой клей, удерживающий внешний край логической платы приклеенным к задней панели.

Снимите логическую плату с iPad.

Дальнейшие шаги поясняют использование тепла для размягчения клея, фиксирующего батарею. Более безопасная альтернатива — ввести растворитель, например iFixit adhesive remover, между батареей и задней панелью, чтобы растворить клей.

Повторно нагрейте iOpener в микроволновке в течение 30 секунд.

Не перегревайте iOpener во время ремонта. Подождите не менее двух минут перед повторным нагревом и никогда не ставьте в микроволновку более чем на 30 секунд.

Поместите нагретый iOpener в центр задней части iPad. Оставьте его там на 90 секунд, чтобы клей батареи размягчился.

Переместите iOpener вправо (от задней камеры) и оставьте ещё на 90 секунд.

Наконец, поместите iOpener у правого края iPad на 90 секунд.

iOpener может заметно остыть между позициями — если это произошло, нагрейте его ещё на 30 секунд перед следующей позицией.

В ходе дальнейшей процедуры вы будете проводить тонкие пластиковые карты между батареей и задней панелью iPad, чтобы отделить клей, фиксирующий батарею. Старайтесь держать карты как можно более плоско, чтобы не гнуть батарею, что может повредить её и вызвать выделение опасных химических веществ.

Вставьте пластиковую карту под нижнюю ячейку батареи, в нижнем правом углу.

Если вы почувствуете сильное сопротивление, снова нагрейте iOpener и повторите предыдущий шаг, чтобы клей ещё сильнее размягчился.

Когда карта будет вставлена примерно наполовину, проведите её к верхней части iPad, остановившись перед контактным выводом батареи.

Поднимите карточку от задней крышки немного вверх, чтобы она могла пройти над стойкой крепления контакта аккумулятора.

Сдвиньте карточку от центра элементов аккумулятора к верхнему правому углу батареи.

Поместите вторую пластиковую карточку примерно наполовину под левый элемент аккумулятора, чтобы он не присоединился обратно при повторном нагреве iOpener.

Поместите iOpener на правую сторону батареи, напротив карточек, чтобы ослабить клей.

Протолкните карточку вокруг нижнего правого угла аккумулятора.

Сдвиньте пластиковую карточку к нижнему левому углу батареи.

Вдавите карточку глубже, разрушая как можно больше клея, удерживающего батарею.

Поместите пластиковую карточку под нижний левый угол аккумулятора.

Проведите карточкой вокруг верхнего правого угла батареи.

Будьте крайне осторожны, чтобы проводить карточкой поверх кабелей фронтальной камеры и разъёма наушников, чтобы не повредить их.

Сдвиньте пластиковую карточку к верхнему левому углу батареи.

Будьте осторожны, чтобы проводить карточкой поверх кабелей фронтальной камеры и разъёма наушников, чтобы не повредить их.

Вдавите карточку глубже, разрушая как можно больше клея, удерживающего батарею.

Поместите пластиковую карточку под верхний левый угол аккумулятора.

Плотно захватите обе карточки и поверните их, чтобы приподнять батарею от задней крышки.

Удалите батарею из задней крышки.
