Замена узла микрофона iPad 5 Wi‑Fi

Нагрейте iOpener и приложите его к левой стороне устройства на две минуты.

Пока клей размягчается, обратите внимание на следующие области, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют инструмент Anti‑Clamp, который мы разработали, чтобы облегчить процедуру открытия. Если Вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp, ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите предмет под iPad так, чтобы он устанавливался ровно между присосками.

Расположите присоски около середины левого края — одну вверху и одну внизу.

Удерживайте низ Anti‑Clamp неподвижно и плотно нажмите сверху на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту, чтобы сделать поверхность более цепкой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги снова.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, направляя тепло вдоль левого края iPad.

Для полного руководства по использованию фена, ознакомьтесь с этим руководством.

Вставьте медиатор для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку по часовой стрелке на пол‑оборота.

Не проворачивайте более чем на пол‑оборота за раз и подождите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу.

Пропустите следующий шаг.

Если дисплей серьёзно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске удержаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите ручку‑присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью ручки‑присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте медиатор для вскрытия в зазор между дигитайзером и рамкой.

Вставьте второй медиатор в созданный зазор.

Проведите медиатором к нижнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу, чтобы клей не склеился снова.

Не беспокойтесь, если вы видите медиатор через дигитайзер — просто выньте медиатор. ЖК‑экран не должен пострадать, но есть риск оставить трудноудаляемый клей.

Если медиатор застрял в клее, «прокатывайте» его вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первый медиатор к верхнему левому углу устройства, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к верхнему краю устройства на две минуты.

Поверните медиатор вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите медиатором вдоль верхнего края устройства, останавливаясь непосредственно перед фронтальной камерой.

Избегайте проведения медиатора по фронтальной камере, чтобы не повредить объектив. Следующие шаги покажут, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой оставался только кончик.

Просуньте медиатор над фронтальной камерой, чтобы разъединить клей.

Оставьте медиатор возле правой стороны фронтальной камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его в направлении верхнего правого угла устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не снова схватился.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на полпути от нижней части iPad. Прекратите сдвиг, как только дойдёте до трёх дюймов от низа iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали внизу iPad.

Проведите медиатор над антенной, остановившись прямо перед кнопкой «Домой».

Сдвигайте медиатор только в направлении к кнопке «Домой», а не от неё, чтобы не повредить антенну.

Если нужно снова провести медиатор через этот участок, выньте его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в зазор, который вы только что создали.

Проведите медиатор под кнопкой «Домой» и в направлении нижнего правого угла, следя за тем, чтобы только кончик находился между дигитайзером и рамкой.

Вставляйте медиатор только на глубину до 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в направлении к кнопке «Домой», а не от неё, чтобы не повредить антенну.

Если нужно снова провести медиатор через этот участок, выньте его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте предельно осторожны на этом шаге. Работайте спокойно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и снова нагреть.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя оставшийся клей в процессе.

Если вы чувствуете значительное сопротивление, снова разогрейте кромки и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя шлейфами дисплея, чтобы отделить оставшийся клей.

Когда весь клей будет отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы повторно его используете — изопропиловым спиртом. Замените клей нашими липкими лентами или предрезанными клеевыми картами.

При сборке будьте внимательны к шлейфам дисплея. Убедитесь, что они аккуратно сложены под ЖК-экраном, чтобы избежать повреждений.

Снимите любую ленту, закрывающую винты ЖК.

Удалите следующие винты Phillips, крепящие ЖК-дисплей.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё соединён с iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в выемке лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-дисплей iPad, как страницу книги, поднимая ближе к камере и переворачивая через сторону задней крышки с кнопкой «Домой».

Будьте осторожны и следите за кабелями ЖК-дисплея при переворачивании экрана.

Положите ЖК-дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Положите ЖК-дисплей на мягкую, чистую, не ворсистую поверхность.

Удалите один винт Phillips 2,3 мм, крепящий разъём аккумулятора к плате.

Чтобы снизить риск короткого замыкания, можно вставить блокиратор батареи или модифицированную монтажную лопатку для отключения аккумулятора.

Будьте очень осторожны при изоляции аккумулятора с помощью блокиратора. Контакты аккумулятора легко повредить, что приведёт к необратимым повреждениям.

Просуньте блокиратор батареи под область разъёма аккумулятора на плате и оставьте его на месте во время работы.

Если у вас возникают трудности с установкой блокиратора под плату, можно попробовать использовать игральную карту для отключения аккумулятора.

Удалите три винта Phillips 1,4 мм с кронштейна кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть кронштейн кабеля дисплея и вытащить его прямо вверх с платы.

Разъём кабеля дисплея приклеен к нижней стороне кронштейна, поэтому не засовывайте лопатку слишком глубоко под кронштейн — вы можете повредить разъём.

Снимите ЖК-дисплей.

Снимите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы перевернуть защёлку ZIF-разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» горизонтально из ZIF-разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно поддеть и приподнять два разъёма шлейфов дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не корпус гнезда на плате.

Аккуратно отлепите шлейф кнопки «Домой» от клея, удерживающего его на задней крышке.

Снимите переднюю панель в сборе.

При сборке протрите внутреннюю поверхность передней панели от пыли и отпечатков, чтобы обеспечить чистоту дисплея.

Если при использовании нового дисплея возникают «призрачные» прикосновения, это можно исправить, добавив слой очень тонкой изолирующей ленты, например ленты Каптон (полиимид) в отмеченные области на обратной стороне панели. Панели iFixit уже имеют необходимую изоляцию и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая некорректную работу сенсора.

Изоляция не видна невооружённым глазом и отличается от пористых защитных полосок от пыли, установленных во многих iPad.

Удалите три винта Phillips #000 1,4 мм, крепящие кронштейн кабелей верхних компонентов.

Снимите кронштейн кабелей верхних компонентов.

Если у вас модель с Wi‑Fi/Cellular, ваш iPad будет выглядеть немного иначе и потребует снятия двух дополнительных винтов для доступа к компонентам под этим кронштейном.

Используйте плоский конец лопатки, чтобы отключить разъём фронтальной камеры от платы.

Поддёргивайте только сам разъём—не гнездо.

Используйте лопатку, чтобы поддеть корпус фронтальной камеры и вынуть его из корпуса.

В зависимости от способа снятия дигитайзера этот компонент мог остаться приклеенным к внутренней стороне передней панели.

Сдвиньте лопаткой переднюю камеру, вставив её под модуль, чтобы отделить её от клея, крепящего к задней крышке.

Между шлейфом передней камеры и кабелем разъёма для наушников находится проводящая лента. При замене передней камеры прижмите золотые контакты, чтобы восстановить контакт между этими кабелями.

Удалите переднюю камеру из iPad.

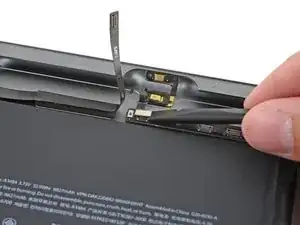

Используйте плоский конец лопатки, чтобы отсоединить разъём разъёма для наушников от логической платы.

Поднимайте только сам разъём — не корпус гнезда.

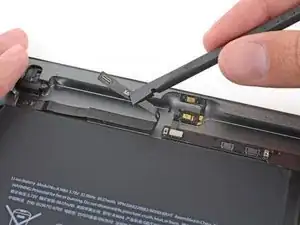

Отогните кабель разъёма для наушников в сторону.

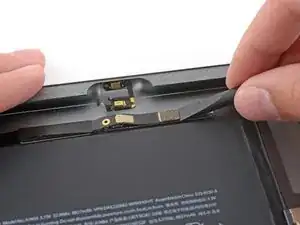

Используйте плоский конец лопатки, чтобы отсоединить разъём кабеля микрофона от логической платы.

Поднимайте только сам разъём — не корпус гнезда.

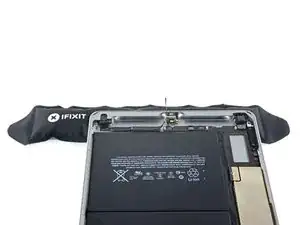

Поместите верхнюю часть iPad на повторно нагретый iOpener.

Это размягчит клей, удерживающий узел микрофона на корпусе.

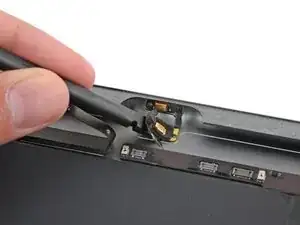

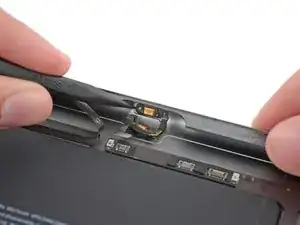

Вставьте плоский конец лопатки между корпусом и кабелем микрофона.

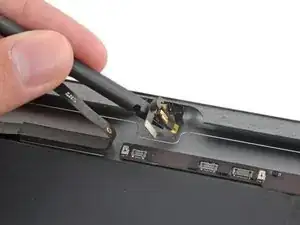

Осторожно соскребите нижнюю часть кабеля микрофона с корпуса.

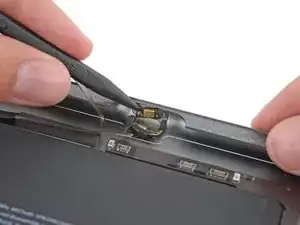

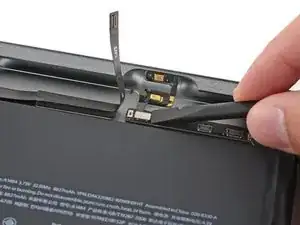

Используйте острый конец лопатки, чтобы поддеть деликатную верхнюю часть кабеля микрофона и оторвать её от клея, крепящего к задней крышке.

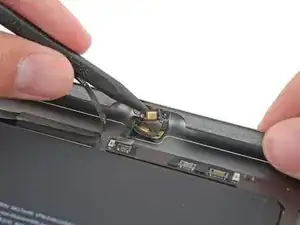

Снимите узел сдвоенного микрофона с iPad.
