Замена разъёма для наушников (3,5 мм) в iPad 5 Wi‑Fi

Разогрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей ослабляется, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Подложите под iPad предмет так, чтобы он лежал ровно между присосками.

Расположите присоски примерно по центру левой кромки — одна вверху, другая внизу.

Удерживайте низ Anti‑Clamp неподвижно и сильно нажмите сверху на присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp плохо держится, используйте ленту, чтобы сделать поверхность более шероховатой.

Вытяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовал зазор для открытия.

Если экран недостаточно прогревается, можно использовать фен, направляя тепло вдоль левой кромки iPad.

Для полного руководства по использованию фена ознакомьтесь с этим руководством.

Когда Anti‑Clamp создаст достаточно большой зазор, вставьте инструмент‑раскрыватель под дигитайзер.

Если Anti‑Clamp не создаёт достаточного зазора, примените больше тепла к этой области и поверните рукоятку по часовой стрелке ещё на полоборота.

Не крутите более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте инструмент‑раскрыватель в зазор между дигитайзером и рамкой.

Вставьте второй инструмент‑раскрыватель в образовавшийся зазор.

Сдвиньте инструмент к нижнему‑левому углу устройства, чтобы разъединить клей.

Оставьте инструмент в нижнем‑левом углу, чтобы клей не закрылся снова.

Не беспокойтесь, если вы видите инструмент через дигитайзер — просто выньте его. ЖК‑экран не должен быть повреждён, но вы рискуете оставить трудноудаляемые остатки клея.

Если инструмент застрял в клее, «прокатите» его вдоль боковой стороны iPad, чтобы продолжить разъединение клея.

Сдвиньте первый инструмент‑раскрыватель к верхнему‑левому углу устройства, чтобы разъединить клей.

Оставьте инструмент в верхнем‑левом углу, чтобы клей не закрылся снова.

Разогрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните инструмент вокруг верхнего‑левого угла устройства, чтобы разъединить клей.

Проведите инструмент вдоль верхней кромки устройства, останавливаясь чуть раньше фронтальной камеры.

Избегайте проведения инструмента по фронтальной камере — вы можете повредить линзу. Следующие шаги покажут, как этого избежать.

Вытащите медиатор до тех пор, пока между дигитайзером и рамкой не останется только кончик.

Проведите медиатор над фронтальной камерой, чтобы отделить клей.

Оставьте медиатор рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не снова сцепился.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея находятся примерно на половине расстояния от нижней части iPad. Прекратите сдвиг, как только доберётесь до трёх дюймов от нижней части iPad.

Разогрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор с нижнего левого положения к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла, так как вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем краю iPad.

Проведите медиатор над антенной, останавливаясь прямо перед кнопкой «Домой».

Сдвигайте медиатор только в направлении кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки «Домой» перед продолжением.

Вставьте медиатор в зазор, который вы только что создали.

Проведите медиатор под кнопкой «Домой» и к нижнему правому углу, следя за тем, чтобы между дигитайзером и рамкой находился только кончик.

Вставляйте медиатор не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его в направлении кнопки «Домой», чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в направлении кнопки «Домой», а не в противоположную сторону, чтобы не повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки «Домой» перед продолжением.

Разогрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не бойтесь остановиться и разогреть заново.

Поверните два медиатора на левых углах iPad, чтобы слегка приподнять дигитайзер, продолжая отделять оставшийся клей.

Если вы ощущаете значительное сопротивление, разогрейте края снова и обработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей по правому краю iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя шлейфами дисплея, чтобы отделить остатки клея.

После того как весь клей отделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы повторно используете его — изопропиловым спиртом. Замените клей нашими клейкими лентами или предварительно вырезанными клеевыми картами.

Будьте внимательны к шлейфам дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы предотвратить повреждение.

Снимите любую ленту, закрывающую винты ЖК-экрана.

Удалите следующие винты Phillips, крепящие ЖК‑дисплей.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снять ЖК‑дисплей. Он по‑прежнему подключён к iPad несколькими кабелями со стороны кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК‑дисплей в пазу настолько, чтобы можно было ухватить его пальцами.

Переверните ЖК‑дисплей iPad как страницу книги: поднимите ближе к камере и переверните его через конец задней крышки с кнопкой «Домой».

Будьте аккуратны и следите за кабелями ЖК‑дисплея при перевороте экрана.

Положите ЖК‑дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Уложите ЖК‑дисплей на мягкую, чистую, не оставляющую ворс поверхность.

Удалите один винт Phillips 2,3 мм, крепящий разъём батареи к плате.

Чтобы снизить риск короткого замыкания, можно вставить блокиратор батареи или модифицированную монтажную лопатку, чтобы отключить батарею.

Будьте очень осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повредить, что приведёт к необратимому повреждению.

Просуньте блокиратор батареи под область разъёма батареи на плате и оставьте его на месте во время работы.

Если вам трудно поддеть блокиратор батареи под плату, вы можете попробовать использовать игральную карту для отключения батареи.

Удалите три винта Phillips 1,4 мм с крепления кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть крепление кабеля дисплея и поднять его прямо вверх с платы.

Разъём кабеля дисплея приклеен к нижней стороне крепления, поэтому не засовывайте лопатку слишком глубоко под крепление, иначе вы можете повредить разъём.

Снимите ЖК‑дисплей.

Снимите любую ленту, покрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы поднять защёлку ZIF‑разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» горизонтально из ZIF‑разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно отщёлкнуть два разъёма шлейфов дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не корпус гнезда на плате.

Осторожно оторвите шлейф кнопки «Домой» от клея, удерживающего его на задней крышке.

Снимите сборку передней панели.

При сборке протрите внутреннюю поверхность передней панели от пыли и отпечатков пальцев, чтобы обеспечить чистоту дисплея.

Если при использовании нового дисплея возникают «призрачные» касания, это можно устранить, добавив слой очень тонкой изоляционной ленты, например полиимидной ленты, в выделенные области на обратной стороне панели. Панели iFixit уже имеют необходимую изоляцию и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая неправильную работу сенсора.

Изоляция невидима невооружённым глазом и отличается от пенопластовых полосок‑пылезащитников, встречающихся в многих iPad.

Удалите три винта Phillips #000 1,4 мм, крепящие верхнее крепление кабелей компонентов.

Снимите верхнее крепление кабелей компонентов.

Если у вас модель с Wi‑Fi/Cellular, iPad будет выглядеть немного иначе и потребует удаления двух дополнительных винтов, чтобы получить доступ к компонентам под этим креплением.

Используйте плоский конец лопатки, чтобы отсоединить разъём фронтальной камеры от платы.

Поднимайте только сам разъём — не корпус гнезда.

Отогните кабель фронтальной камеры в сторону.

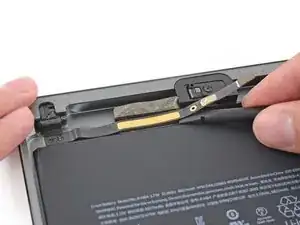

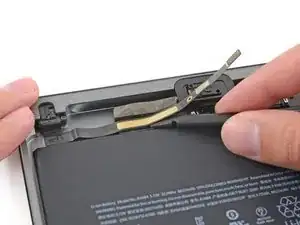

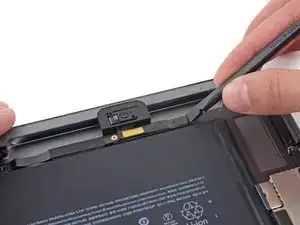

Подденьте ленту, покрывающую кабель разъёма наушников, в сторону верхней части iPad, чтобы освободить кабель для удаления.

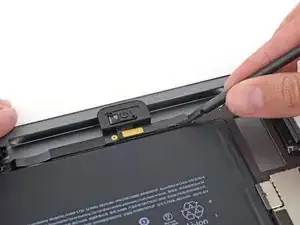

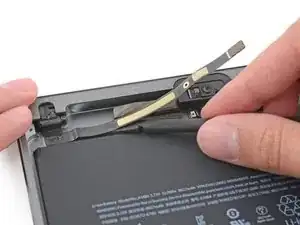

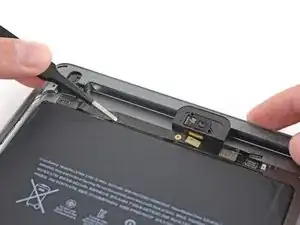

Используйте плоский конец лопатки, чтобы поднять разъём кабеля разъёма наушников прямо вверх из его гнезда на плате.

Поднимайте только сам разъём — не корпус гнезда.

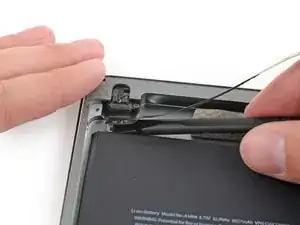

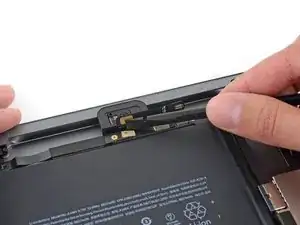

Подденьте плоский конец лопатки под кабель разъёма для наушников, чтобы освободить его от клея, прикрепляющего его к задней крышке.

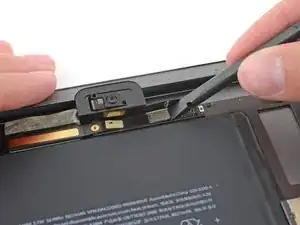

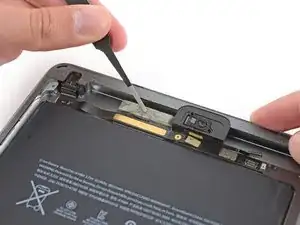

Продолжайте поддевать лопаткой конец кабеля разъёма для наушников, чтобы удалить оставшийся клей.

Удалите один винт Phillips #000 длиной 4,3 мм с разъёма для наушников.

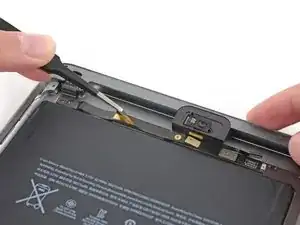

Аккуратно используйте кабель разъёма для наушников, чтобы извлечь разъём из его гнезда в корпусе.
