Замена кнопок корпуса и шлейфа iPad 5 Wi‑Fi

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей разогревается, обратите внимание на участки, чувствительные к поддеванию:

Передняя камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру вскрытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp доступны в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поместите под iPad какой‑нибудь предмет так, чтобы он располагался ровно между присосками.

Разместите присоски примерно по центру левой кромки — одну сверху, одну снизу.

Удерживая нижнюю часть Anti‑Clamp неподвижно, крепко надавите на верхнюю присоску, чтобы создать вакуум.

Если поверхность iPad слишком скользкая и Anti‑Clamp не держится, используйте ленту для создания более цепкой поверхности.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор.

Если экран недостаточно нагрет, можно использовать фен, нагревая вдоль левой кромки iPad.

Полные инструкции по использованию фена доступны в этом руководстве.

Вставьте лезвие для вскрытия под дигитайзер, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, добавьте тепла в эту область и поверните ручку по часовой стрелке ещё на полоборота.

Не проворачивайте более чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнять работу за вас.

Пропустите следующий шаг.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому экрану.

Когда экран станет тёплым на ощупь, приложите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте лезвие для вскрытия в образовавшийся зазор между дигитайзером и рамкой.

Вставьте второе лезвие для вскрытия в образованный зазор.

Сдвиньте лезвие в направлении нижнего левого угла устройства, чтобы отрезать клей.

Оставьте лезвие в нижнем левом углу, чтобы предотвратить повторное склеивание.

Не беспокойтесь, если лезвие видно через дигитайзер — просто выньте его. ЖК‑экран не должен повредиться, но вы рискуете оставить трудноудаляемый клей.

Если лезвие застревает в клее, «прокатывайте» лезвие вдоль боковой стороны iPad, чтобы продолжить разделение клеевого соединения.

Сдвиньте первое лезвие для вскрытия в направлении верхнего левого угла устройства, чтобы разделить клей.

Оставьте лезвие в верхнем левом углу, чтобы предотвратить повторное склеивание.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лезвие вокруг верхнего левого угла устройства, чтобы разъединить клей.

Проведите лезвием вдоль верхней кромки устройства, останавливаясь прямо перед передней камерой.

Избегайте проведения лезвия по передней камере, так как вы можете повредить объектив. Следующие шаги покажут, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор выше передней камеры, чтобы разъединить клей.

Оставьте медиатор рядом с правой стороной передней камеры перед продолжением.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не слипся снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на половине расстояния от нижней части iPad. Прекратите сдвиг, как только дойдёте до трёх дюймов от нижней части iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор внизу слева к нижнему левому углу, чтобы отделить клей.

Не поворачивайте медиатор полностью вокруг угла, так как вы можете повредить антенну.

Оставьте медиатор в нижнем левом углу перед переходом к следующему шагу.

Вставьте новый медиатор в созданный зазор на нижнем краю iPad.

Сдвиньте медиатор над антенной, останавливаясь прямо перед кнопкой "Домой".

Сдвигайте медиатор только в направлении к кнопке "Домой", а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем левом углу.

Оставьте медиатор слева от кнопки "Домой" перед продолжением.

Вставьте медиатор в только что созданный зазор.

Просуньте медиатор под кнопку "Домой" и сдвиньте его в сторону нижнего правого угла, следя за тем, чтобы между дигитайзером и рамкой был только кончик.

Вставляйте медиатор не более чем на 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его в направлении кнопки "Домой", чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки "Домой", а не в противоположную сторону, иначе вы можете повредить антенну.

Если нужно снова провести медиатор по этому участку, выньте его и вставьте заново в нижнем правом углу.

Оставьте медиатор справа от кнопки "Домой" перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и повторно нагреть.

Поверните двумя медиаторами в левых углах iPad, чтобы слегка приподнять дигитайзер, отделяя оставшийся клей в этом процессе.

Если ощущается значительное сопротивление, повторно нагрейте кромки и проработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дополнительно отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя шлейфами дисплея, чтобы отделить последний участок клея.

После того как весь клей отделён, откройте дигитайзер как книгу и расположите его параллельно iPad.

При повторной сборке очистите оставшийся клей с рамки — и с дигитайзера, если вы собираетесь его повторно использовать — с помощью изопропилового спирта. Замените клей нашими клейкими лентами или предрезанными клейкими картами.

Будьте внимательны к шлейфам дисплея при сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы предотвратить повреждения.

Удалите любую ленту, закрывающую винты ЖК-экрана.

Удалите следующие винты с крестообразным шлицем, фиксирующие ЖК-дисплей.

Три винта 4,0 мм

Один винт 4,8 мм

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями у блока кнопки «Домой». Поднимайте только со стороны фронтальной камеры.

Используйте плоский конец лопатки, чтобы поддеть ЖК-дисплей в его пазе лишь настолько, чтобы можно было схватить его пальцами.

Переверните ЖК-дисплей iPad как страницу книги, поднимая ближе к камере и переворачивая его через край задней крышки у кнопки «Домой».

Будьте осторожны и следите за кабелями ЖК-дисплея при переворачивании экрана.

Положите ЖК-дисплей лицевой стороной вниз, чтобы получить доступ к кабелям дисплея.

Уложите ЖК-дисплей на мягкую, чистую, не оставляющую ворса поверхность.

Удалите один винт с крестообразным шлицем 2,3 мм, фиксирующий разъём батареи на плате.

Чтобы снизить риск короткого замыкания, вы можете вставить блокиратор батареи или модифицированную медиатор-лопатку, чтобы отключить батарею.

Будьте предельно осторожны при изоляции батареи с помощью блокиратора. Контакты батареи легко повредить, что приведёт к необратимым повреждениям.

Просуньте блокиратор батареи под область разъёма батареи на плате и оставьте его на месте во время работы.

Если у вас возникают трудности с размещением блокиратора под платой, вы можете попробовать использовать игральную карту для отключения батареи.

Удалите три винта с крестообразным шлицем 1,4 мм с крепления кабеля дисплея.

Используйте плоский конец лопатки, чтобы аккуратно поддеть крепление кабеля дисплея прямо вверх от платы.

Разъём кабеля дисплея приклеен к нижней стороне крепления, поэтому не засовывайте лопатку слишком далеко под крепление, иначе вы можете повредить разъём.

Снимите ЖК-дисплей.

Удалите любую ленту, закрывающую разъём шлейфа кнопки «Домой».

Используйте плоский конец лопатки, чтобы приподнять защёлку ZIF-разъёма шлейфа кнопки «Домой» вверх.

Осторожно вытяните шлейф кнопки «Домой» горизонтально из ZIF-разъёма.

Используйте плоский конец лопатки или ноготь, чтобы аккуратно приподнять два разъёма шлейфа дигитайзера прямо вверх из их гнёзд.

Чтобы не повредить iPad, поддёргивайте только сами разъёмы, не гнёзда на плате.

Аккуратно отслойте шлейф кнопки «Домой» от клея, удерживающего его на задней крышке.

Снимите узел передней панели.

При сборке протрите внутри передней панели от пыли и отпечатков пальцев, чтобы обеспечить чистоту экрана.

Если при работе с новым дисплеем возникают ложные срабатывания сенсора, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой ленты, на выделенные участки на задней стороне панели. Панели iFixit уже имеют необходимую изоляцию и не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая неисправности сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от пенистых пылезащитных полос, встречающихся во многих iPad.

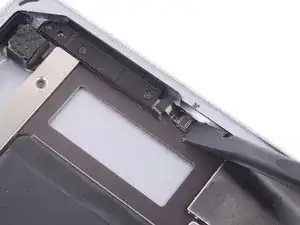

Используйте плоский конец лопатки, чтобы отогнуть удерживающую защёлку ZIF-разъёма кабеля кнопок корпуса на плате.

Используйте пинцет, чтобы захватить кабель кнопок корпуса и извлечь его из ZIF-разъёма.

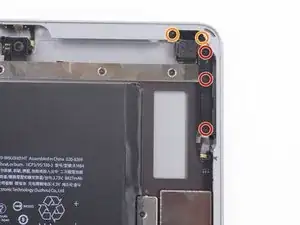

Удалите следующие пять винтов с крестообразным шлицем #000:

Три винта 2,3 мм, закрепляющие крепление кнопок громкости

Два винта 2,3 мм, закрепляющие крепление кнопки питания

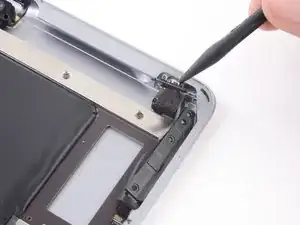

Используйте заострённый конец лопатки, чтобы приподнять кнопку питания из её посадочного места в задней крышке.

На этом этапе крепление кнопок громкости может приподняться из своего слота. Не снимайте его полностью, так как шлейф всё ещё приклеен к задней крышке.

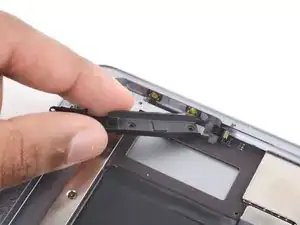

Поднимите, но не снимайте крепление кнопок громкости из его посадочного места в задней крышке.

Поднимите крепление лишь настолько, чтобы открыть доступ к переключателям громкости на тыльной стороне крышек кнопок.

Используйте заострённый конец лопатки, чтобы поддеть две крышки кнопок громкости и вынуть их из посадочных мест в задней крышке.

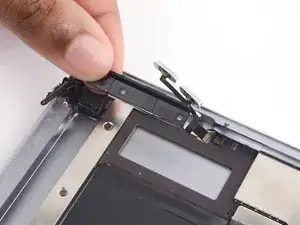

Снимите узел кнопок корпуса.

На этом этапе узел состоит из кронштейна кнопок регулировки громкости, кронштейна кнопки питания, двух накладок кнопок регулировки громкости и собственно шлейфа.

В следующих шагах приведены инструкции по изоляции шлейфа для его замены.

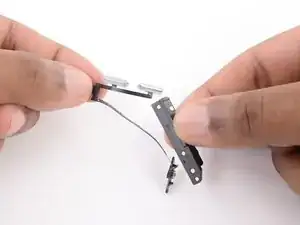

Аккуратно отлейте шлейф кнопок корпуса от металлического кронштейна кнопок громкости.

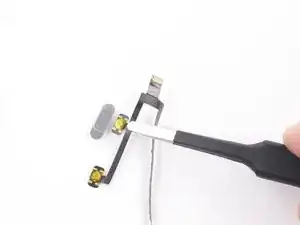

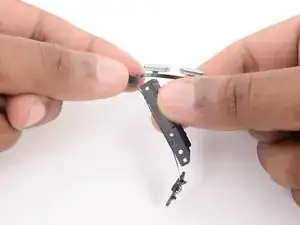

Используйте пинцет, чтобы отлепить выключатель кнопки питания от его пластикового кронштейна.

Аккуратно отлепите два переключателя кнопок громкости от соответствующих накладок кнопок.

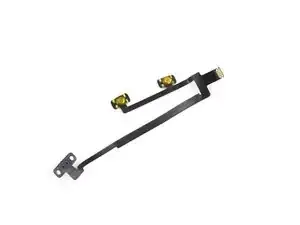

Остаётся шлейф кнопок корпуса.
