Замена задней камеры iPad 8 LTE

Нагрейте iOpener и приложите его к левой кромке устройства на две минуты.

Пока клей ослабляется, обратите внимание на следующие зоны, чувствительные к поддеванию:

Фронтальная камера

Антенны

Шлейфы дисплея

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, перейдите вниз на три шага для альтернативного метода.

Полные инструкции по использованию Anti‑Clamp см. в этом руководстве.

Отведите синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Поставьте под iPad предмет так, чтобы он лежал ровно между присосками.

Разместите присоски ближе к середине левой кромки — одну сверху, одну снизу.

Держите нижнюю часть Anti‑Clamp неподвижно и сильно нажмите на верхнюю присоску, чтобы создать вакуум.

Если поверхность вашего iPad слишком скользкая и Anti‑Clamp не держится, используйте клейкую ленту, чтобы сделать поверхность более хваткой.

Отведите синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, чуть ослабьте присоски и выровняйте рычаги.

Подождите одну минуту, чтобы клей успел ослабнуть и образовать зазор для открытия.

Если экран недостаточно нагревается, можно использовать фен, прогревая вдоль левой кромки iPad.

Полные инструкции по использованию фена см. в этом руководстве.

Когда Anti‑Clamp создаст достаточно большой зазор, вставьте плоскую лопаточку под дигитайзер.

Если Anti‑Clamp не создаёт достаточного зазора, добавьте нагрева в область и поверните рукоятку по часовой стрелке ещё на пол‑оборота.

Не вращайте более чем на пол‑оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску цианакрилатом к разбитому экрану.

Когда экран тёплый на ощупь, прикрепите присоску к левой кромке экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте плоскую лопаточку в зазор между дигитайзером и рамкой.

Вставьте вторую плоскую лопаточку в созданный зазор.

Проведите лопаткой к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лопаточку в нижнем левом углу, чтобы клей не закрылся снова.

Не беспокойтесь, если вы видите лопаточку через дигитайзер — просто достаньте её. ЖК‑экран не должен повредиться, но вы рискуете оставить трудновыводимый клей.

Если плоская лопаточка застряла в клее, «прокатывайте» её вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Проведите первую лопаточку к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лопаточку в верхнем левом углу, чтобы клей не закрылся снова.

Нагрейте iOpener и приложите его к верхней кромке устройства на две минуты.

Поверните лопаточку вокруг верхнего левого угла устройства, чтобы отделить клей.

Проведите медиатором по верхнему краю устройства, останавливаясь прямо перед фронтальной камерой.

Не проводите медиатор по поверхности фронтальной камеры — вы можете повредить линзу. Следующие шаги покажут, как этого избежать.

Вытащите медиатор так, чтобы между дигитайзером и рамкой остался только кончик.

Просуньте медиатор выше фронтальной камеры, чтобы разъединить клей.

Оставьте медиатор рядом с правой стороной фронтальной камеры перед продолжением работы.

Вставьте медиатор снова и сдвиньте его к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните медиатор вокруг верхнего правого угла устройства, чтобы разъединить клей.

Вставьте новый медиатор и сдвиньте его к середине правого края iPad.

Шлейфы дисплея расположены примерно на половине расстояния от нижней части iPad. Прекратите сдвиг, когда достигнете трёх дюймов от низа iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте медиатор в нижнем левом углу к этому углу, чтобы разъединить клей.

Не поворачивайте медиатор полностью вокруг угла — вы можете повредить антенну.

Оставьте медиатор в углу перед следующим шагом.

Вставьте новый медиатор в зазор, который вы только что создали на нижнем краю iPad.

Проведите медиатор по антенне, останавливаясь прямо перед кнопкой Home.

Сдвигайте медиатор только в сторону кнопки Home, а не в противоположную — иначе вы можете повредить антенну.

Если вам нужно снова пройти этим участком, выньте медиатор и вставьте его заново в нижнем левом углу.

Оставьте медиатор слева от кнопки Home перед продолжением.

Вставьте медиатор в зазор, который вы только что создали.

Проведите медиатор под кнопку Home и в сторону нижнего правого угла, следя за тем, чтобы между дигитайзером и рамкой находился только кончик.

Вставляйте медиатор не глубже 1 мм, чтобы не повредить правую антенну.

Вставьте медиатор снова и сдвиньте его в сторону кнопки Home, чтобы полностью отделить нижний клей.

Сдвигайте медиатор только в сторону кнопки Home, а не в противоположную, иначе вы можете повредить антенну.

Если вам нужно снова пройти этим участком, выньте медиатор и вставьте его заново в нижнем правом углу.

Оставьте медиатор справа от кнопки Home перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте очень внимательны при выполнении этого шага. Работайте спокойно, убедитесь, что клей разогрет и мягкий, и что вы отделили весь клей медиатором. Не стесняйтесь остановиться и подогреть снова.

Поверните два медиатора в левых углах iPad, чтобы слегка приподнять дигитайзер и отделить оставшийся клей.

Если ощущается значительное сопротивление, снова нагрейте края и проработайте их медиатором.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, вставьте медиатор между двумя шлейфами дисплея, чтобы отделить последний участок клея.

Как только весь клей будет разделён, откройте дигитайзер как книгу и положите его параллельно iPad.

При сборке очистите остатки клея с рамки — и с дигитайзера, если вы будете использовать его повторно — изопропиловым спиртом. Замените клей нашими клейкими полосками или предрезанными клейкими картами.

Будьте внимательны к шлейфам дисплея при обратной сборке устройства. Убедитесь, что они правильно сложены под ЖК-экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять любую ленту, закрывающую винты ЖК‑экрана.

Отверткой Phillips выкрутите четыре винта длиной 4.3 мм, фиксирующие ЖК‑экран.

ЖК‑экран слабо приклеен к раме.

Вставьте лопатку между рамой и верхней правой частью ЖК‑экрана.

Медленно подденьте лопаткой, чтобы разъединить клей.

Повторите предыдущий шаг для верхней левой части ЖК‑экрана.

Не пытайтесь полностью снять ЖК‑экран на этом шаге — он всё ещё подключён через гибкий кабель.

Используйте плоский конец лопатки, чтобы приподнять ЖК‑экран в пазе ровно настолько, чтобы можно было схватить его пальцами.

Переверните ЖК‑экран как страницу книги, приподняв у камеры и переворачивая через нижний край рамы с кнопкой «Домой».

Положите ЖК‑экран лицевой стороной вниз на чистую мягкую безворсовую поверхность, чтобы получить доступ к кабелям дисплея.

Отверткой Phillips выкрутите винт длиной 2.3 мм, фиксирующий разъём батареи на плате.

На этих фотографиях показан вид разъёма батареи под платой. Используйте их как ориентир при безопасном отключении батареи.

Обратите внимание, что на плате у разъёма батареи есть консольные пружины, прижимающиеся к контактам батареи. Поскольку и плата, и батарея приклеены, вам нужно будет вставить что‑то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокиратора батареи. Контакты батареи легко погнуть или сломать, что приведёт к необратимому повреждению.

Убедитесь, что логотип iFixit на блокираторе батареи направлен вверх.

Вставьте блокиратор батареи под разъём батареи на плате под углом примерно 35 градусов.

Не задвигайте блокиратор под разъём с чрезмерной силой. Если затруднено вставление блокиратора под плату, можно попробовать использовать игральную карточку, чтобы отсоединить батарею.

Блокиратор батареи или карточка должны скользить под платой без препятствий. После вставки он должен располагаться под углом примерно 15 градусов.

Оставьте блокиратор батареи на месте в процессе работы.

Отверткой Phillips выкрутите три винта длиной 1.4 мм, фиксирующие кронштейн кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять кронштейн кабеля дисплея.

Плоским концом лопатки подденьте и отключите фиксационный разъём кабеля ЖК‑экрана.

Чтобы заново подключить подобные фиксирующие разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны.

Не нажимайте посередине. При неверном совмещении шпильки могут погнуться, что приведёт к необратимому повреждению.

Полностью снимите ЖК‑экран и положите его лицевой стороной вниз на чистую мягкую безворсовую поверхность.

Пинцетом снимите ленту, закрывающую ZIF‑разъём кабеля кнопки «Домой».

Используйте лопатку, инструмент для вскрытия или ноготь, чтобы поднять маленькую шарнирную защёлку ZIF‑разъёма кабеля кнопки «Домой».

Пинцетом вытяните ленточный кабель кнопки «Домой» прямо из ZIF‑разъёма.

Плоским концом лопатки подденьте и отключите два фиксирующих разъёма кабеля дигитайзера.

Чтобы не повредить iPad, подденьте только сами разъёмы, а не гнёзда на плате.

Используйте плоский конец лопатки, чтобы поддеть виброизолятор ниже считывателя SIM-карты.

Будьте осторожны, чтобы не проткнуть и не порвать ленточный кабель кнопки «Домой».

Снимите виброизолятор.

Используйте пинцет, чтобы оторвать кабель кнопки «Домой» от задней крышки.

Кабель закреплён с помощью слабого клея.

Снимите сборку передней панели.

Используйте медиатор для вскрытия, чтобы срезать остатки клея, которые могут ещё соединять сборку передней панели с рамой.

Если при установке нового дисплея у вас возникают «призрачные» касания или ложные нажатия, это можно устранить, добавив слой очень тонкой изоляционной ленты, например каптоновой (полиимидной) ленты, в выделенные области на обратной стороне панели. Заменяемые дигитайзеры iFixit уже имеют соответствующую изоляцию и обычно не требуют добавления ленты.

Без надлежащей изоляции эти участки дигитайзера могут замыкать на другие компоненты, вызывая сбой сенсорного ввода.

Изоляция невидима невооружённым глазом и отличается от поролоновых полосок-пылеизоляции, встречающихся на многих iPad.

При сборке перед установкой экрана удалите остатки клея с iPad и очистите склеиваемые поверхности изопропиловым спиртом высокой концентрации (90% или выше) и безворсовой тканью. Это подготовит iPad для нового клея и обеспечит надёжное сцепление.

Проверьте функции iPad и установите заранее вырезанные клеевые полосы на обратную сторону дисплея, следуя нашему руководству по нанесению клея для дисплея, прежде чем окончательно герметизировать устройство.

Осторожно оторвите буферную ленту ЖК от верхнего кронштейна компонентов.

Используйте крестовую отвёртку, чтобы вывернуть пять винтов, фиксирующих верхний кронштейн компонентов:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхний кронштейн компонентов, пока вы не сможете взять его пальцами.

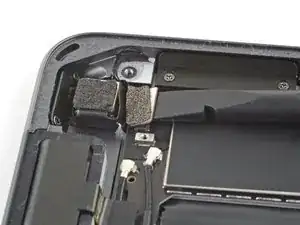

Снимите верхний кронштейн компонентов.

Возможно, потребуется отодрать верхний кронштейн от ленты, которая фиксирует его на плате.

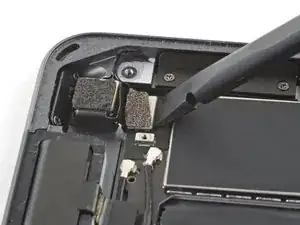

Используйте плоский конец лопатки, чтобы поддеть и отсоединить пресс-коннектор задней камеры.

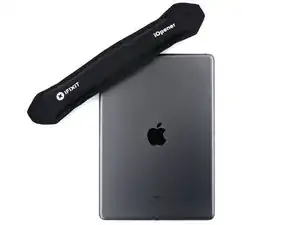

Нагрейте iOpener и приложите его к верхнему левому краю задней части iPad в течение тридцати секунд, чтобы ослабить клей задней камеры.

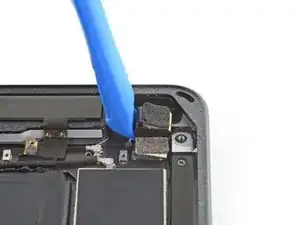

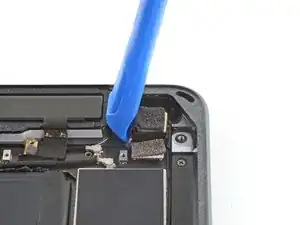

Используйте инструмент для вскрытия, чтобы поддеть заднюю камеру и вынуть её из задней крышки.

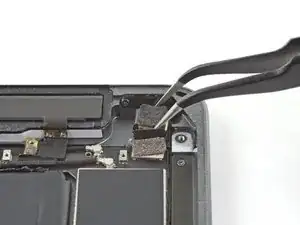

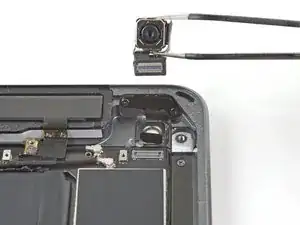

С помощью пинцета или пальцами извлеките заднюю камеру.
