Замена сборки микрофона iPad 8 LTE

Нагрейте iOpener и приложите его к левой грани устройства на две минуты.

Пока вы ждете, когда клей размягчится, обратите внимание на следующие участки, чувствительные к поддеванию:

Фронтальная камера

Антенны

Кабели дисплея

Следующие три шага демонстрируют Anti-Clamp, инструмент, который мы разработали, чтобы облегчить процесс открытия. Если вы не используете Anti-Clamp, пропустите вниз три шага для альтернативного метода.

Для получения подробных инструкций по использованию Anti-Clamp ознакомьтесь с этим руководством.

Pull the blue handle backwards to unlock the Anti-Clamp's arms.

Поместите предмет под ваш iPad, чтобы он лежал ровно между присосками.

Разместите присоски ближе к середине левой грани — одна сверху, другая снизу.

Удерживайте нижнюю часть Anti-Clamp на месте и крепко нажмите на верхнюю присоску, чтобы создать всасывание.

Если вы发现, что поверхность вашего iPad слишком скользкая, чтобы Anti-Clamp мог зацепиться, используйте скотч, чтобы создать более «цепкий» поверхностный слой.

Pull the blue handle forward to lock the arms.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются согласованы друг с другом. Если они начинают съезжать, слегка ослабьте присоски и выровняйте руки.

Подождите одну минуту, чтобы дать клею шанс освободиться и создать зазор для открытия.

Если ваш экран недостаточно нагревается, вы можете использовать фен, чтобы нагреть левую грань iPad.

Для получения подробных инструкций по использованию фена ознакомьтесь с этим руководством.

Вставьте открывающую лопатку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточный зазор, примените больше тепла к области и поверните ручку по часовой стрелке на пол-оборота.

Не поворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Позвольте Anti-Clamp и времени сделать работу за вас.

Пропустите следующий шаг.

Если ваш дисплей сильно треснут, покрыв его слоем прозрачного упаковочного скотча, это позволит присоске прилипнуть. В качестве альтернативы, можно использовать очень прочный скотч вместо присоски. Если ничего не помогает, вы можете супер-клеить присоску к разбитому экрану.

Как только экран станет теплым на ощупь, прикрепите присоску к левой стороне экрана как можно ближе к краю.

Поднимите экран с помощью присоски, чтобы создать небольшой зазор между дигитайзером и рамкой.

Вставьте открывающую лопатку в зазор между дигитайзером и рамкой.

Вставьте вторую открывающую лопатку в образованный вами зазор.

Сдвиньте лопатку к нижнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу, чтобы предотвратить повторное запечатывание клея.

Не беспокойтесь, если вы видите открывающую лопатку через дигитайзер — просто вытащите лопатку. ЖК-дисплей не должен быть поврежден, но вы рискуете оставить трудновыводимый клей.

Если открывающая лопатка застрянет в клее, «прокатывайте» лопатку вдоль боковой стороны iPad, чтобы продолжить отделение клея.

Сдвиньте первую открывающую лопатку к верхнему левому углу устройства, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу, чтобы предотвратить повторное запечатывание клея.

Нагрейте iOpener и приложите его к верхней грани устройства на две минуты.

Поверните лопатку вокруг верхнего левого угла устройства, чтобы отделить клей.

Протяните открывающую лопатку вдоль верхнего края устройства, останавливаясь сразу перед фронтальной камерой.

Избегайте скользить лопаткой по фронтальной камере, так как вы можете повредить объектив. В следующих шагах будет показано, как этого избежать.

Вытяните лопатку, пока только ее кончик не окажется между дигитайзером и рамкой.

Скользите лопаткой над фронтальной камерой, чтобы отделить клей.

Оставьте лопатку рядом с правой стороной фронтальной камеры перед продолжением.

Вставьте лопатку обратно и передвиньте ее к верхнему правому углу устройства, чтобы полностью отделить верхний клей.

Оставьте лопатку в верхнем правом углу, чтобы предотвратить повторное герметичное соединение клея.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Поверните лопатку вокруг верхнего правого угла устройства, чтобы отделить клей.

Вставьте новую открывающую лопатку и сдвиньте ее к середине правого края iPad.

Кабели дисплея расположены примерно посередине от нижней части iPad. Остановитесь, когда достигнете трех сантиметров от нижней части iPad.

Нагрейте iOpener и приложите его к нижнему краю устройства на две минуты.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы отделить клей.

Не поворачивайте лопатку полностью вокруг угла, так как это может повредить антенну.

Оставьте лопатку в углу перед переходом к следующему шагу.

Вставьте новую открывающую лопатку в зазор, который вы только что создали на нижнем крае iPad.

Скользите лопаткой над антенной, останавливаясь прямо перед кнопкой "Домой".

Скользите лопаткой только в сторону кнопки "Домой", а не от нее, так как это может повредить антенну.

Если вам нужно снова провести лопаткой по этой части, вытащите и снова вставьте ее в нижнем левом углу.

Оставьте лопатку слева от кнопки "Домой" перед продолжением.

Вставьте открывающую лопатку в зазор, который вы только что создали.

Скользите лопаткой под кнопкой "Домой" и к нижнему правому углу, следя за тем, чтобы только кончик оказался между дигитайзером и рамкой.

Вставляйте лопатку только на 1 мм, чтобы избежать повреждения правой антенны.

Вставьте лопатку снова и сдвиньте ее к кнопке "Домой", чтобы полностью отделить нижний клей.

Скользите лопаткой только к кнопке "Домой", а не от нее, так как это может повредить антенну.

Если вам нужно снова провести лопаткой по этой части, вытащите и снова вставьте ее в нижнем правом углу.

Оставьте лопатку справа от кнопки "Домой" перед продолжением.

Нагрейте iOpener и приложите его к правому краю устройства на две минуты.

Будьте крайне осторожны на этом шаге. Не спешите, убедитесь, что клей горячий и мягкий, и что вы отделили весь клей с помощью лопатки. Не бойтесь остановиться и снова нагреть.

Поверните две открывающие лопатки на левых углах iPad, чтобы слегка поднять дигитайзер, отделяя последний клей в процессе.

Если есть значительное сопротивление, снова нагрейте края и работайте по ним с помощью открывающей лопатки.

Поднимите левый край дигитайзера вверх, чтобы дальше отделить клей вдоль правого края iPad.

Поддерживая дигитайзер, проведите открывающей лопаткой между двумя кабелями дисплея, чтобы отделить последний клей.

Как только весь клей будет отделен, откройте дигитайзер, как книгу, и положите его параллельно iPad.

Во время сборки очистите оставшийся клей с рамки — и с дигитайзера, если вы его повторно используете — с помощью изопропилового спирта. Замените клей на наши клеевые полоски или предварительно нарезанные клеевые карты.

Будьте внимательны к кабелям дисплея при сборке устройства. Убедитесь, что они аккуратно сложены под экраном, чтобы избежать повреждений.

Используйте пинцет или пальцы, чтобы снять скотч, закрывающий винты ЖК-дисплея.

Используйте отвертку с крестовым лезвием, чтобы удалить четыре винта длиной 4.3 мм, крепящих ЖК-экран.

ЖК-дисплей слегка приклеен к раме.

Вставьте лопатку между рамой и верхним правым углом ЖК-дисплея.

Осторожно подденьте лопаткой, чтобы отделить клей.

Повторите предыдущий шаг для верхнего левого угла ЖК-дисплея.

Не пытайтесь полностью снять ЖК-дисплей на этом шаге, так как он все еще соединен гибким кабелем.

Используйте плоский конец лопатки, чтобы приподнять ЖК-дисплей из углубления достаточно, чтобы схватить его пальцами.

Переверните ЖК-дисплей, как страницу книги, поднимая у камеры и поворачивая его над концом рамки с кнопкой "Домой".

Уложите ЖК-дисплей на чистую, мягкую, безворсовую поверхность, чтобы обеспечить доступ к кабелям дисплея.

Используйте отвертку с крестовым лезвием, чтобы удалить винт длиной 2.3 мм, крепящий разъем батареи к плате.

Эти фотографии показывают, как выглядит разъем батареи под платой. Используйте эти фотографии в качестве справки, пока вы безопасно отключаете батарею.

Обратите внимание, что у разъема батареи есть консольные пружины на плате, которые прижимают к нему контакты батареи. Поскольку как плата, так и батарея приклеены, вам нужно будет вставить что-то тонкое и гибкое между контактами, чтобы отключить батарею.

Будьте осторожны при изоляции батареи с помощью блокировщика батареи. Контакты батареи легко изгибаются или ломаются, что приводит к необратимому повреждению.

Убедитесь, что логотип iFixit на блокировщике батареи направлен вверх.

Вставьте блокировщик батареи под разъем батареи на плате под углом 35 градусов.

Не подталкивайте блокировщик батареи под разъем с чрезмерной силой. Если у вас возникли трудности с вставкой блокировщика батареи под плату, вы можете попробовать использовать игральную карту для отключения батареи вместо этого.

Блокировщик батареи или игральная карта должны легко скользить под платой, не сталкиваясь с препятствиями. После вставки он должен находиться под углом около 15 градусов.

Оставьте блокировщик батареи на месте, пока работаете.

Используйте отвертку с крестовым лезвием, чтобы удалить три винта длиной 1.4 мм, крепящих скобу кабеля дисплея.

Используйте пинцет или пальцы, чтобы снять скобу кабеля дисплея.

Используйте плоский конец лопатки, чтобы приподнять и отключить пресс-разъем кабеля ЖК-дисплея.

Чтобы повторно подключить пресс-разъемы такого типа, аккуратно выровняйте и нажмите на одну сторону, пока он не щелкнет на место, затем повторите с другой стороны.

Не нажимайте на середину. Если разъем неправильно выровнен, контакты могут погнуться, что приведет к постоянному повреждению.

Снимите ЖК-дисплей полностью и положите его лицом вниз на чистую, мягкую, безворсовую поверхность.

Используйте пару пинцетов, чтобы снять скотч, закрывающий разъем кабеля кнопки "Домой".

Используйте лопатку, инструмент для открытия или ваш ноготь, чтобы приподнять маленькую запирающую лопатку на разъеме кабеля кнопки "Домой".

Используйте пару пинцетов, чтобы вытащить кабель кнопки "Домой" прямо из разъема ZIF.

Используйте плоский конец лопатки, чтобы приподнять и отключить два пресс-разъема кабеля дигитайзера.

Чтобы избежать повреждения вашего iPad, подденьте только на самих разъемах, а не на гнезде на плате.

Используйте плоский конец лопатки, чтобы приподнять виброизолятор под лотком для SIM-карты.

Осторожно, чтобы не проколоть и не порвать шлейф кнопки “Домой”.

Удалите виброизолятор.

Используйте пинцет, чтобы отделить шлейф кнопки “Домой” от задней крышки.

Шлейф закреплен с помощью легкого клея.

Снимите сборку передней панели.

Используйте открывающую лопатку, чтобы удалить остатки клея, которые могут всё ещё соединять сборку передней панели с рамой.

Если у вас возникают проблемы с "призрачным" или "фантомным" касанием на новом дисплее, это можно исправить, добавив слой очень тонкой изоляционной ленты, такой как лента Каптон (полиамидная), на выделенные области с задней стороны панели. Замена дисплеев от iFixit поставляется с правильной изоляцией и не требует добавления ленты.

Без правильной изоляции эти области сенсора могут замыкаться на другие компоненты, вызывая неправильное функционирование касания.

Изоляция не видима невооружённым глазом и отличается от ленточных полосок-пылезащитников, найденных на многих iPad.

Во время сборки, перед установкой дисплея, удалите остатки клея с iPad и очистите клеевые участки с помощью изопропилового спирта высокой концентрации (90% или выше) и безворсовой ткани. Это помогает подготовить iPad к новому клею и гарантирует правильное соединение.

Проверьте функциональность вашего iPad и установите предварительно вырезанные клеевые полоски на задней стороне дисплея, используя наше руководство по нанесению дисплейного клея, перед тем как запечатать его.

Аккуратно поднимите защитную ленту LCD с верхнего крепежного крепления.

Используйте отвертку Phillips, чтобы удалить пять винтов, крепящих верхнее крепление компонентов:

Три винта длиной 1,4 мм

Два винта длиной 1,9 мм

Используйте заострённый конец лопатки, чтобы приподнять верхнее крепление компонентов, пока вы не сможете схватить его пальцами.

Удалите верхнее крепление компонентов.

Вам может понадобиться отделить верхнее крепление компонентов от клейкой ленты, крепящей его к материнской плате.

Используйте плоский конец лопатки, чтобы приподнять и отключить разъём шлейфа передней камеры.

Используйте лопатку, чтобы поднять переднюю камеру из её отсека, пока вы не сможете схватить её пальцами.

Используйте лопатку, чтобы удалить клейкий поролоновый клапан с передней камеры.

Используйте пинцет, чтобы схватить переднюю камеру и повернуть её по часовой стрелке, чтобы пропустить шлейф через его слот в рамке.

Удалите переднюю камеру.

Используйте плоский конец лопатки, чтобы отключить разъём для наушников, подняв его прямо вверх.

Используйте пинцет, чтобы отделить разъём для наушников от материнской платы и перенастроить шлейф.

Используйте отвертку Phillips, чтобы удалить три винта длиной 1,4 мм, крепящие сотовые антенны к задней крышке.

Используйте отвертку Phillips, чтобы удалить четыре винта длиной 1,4 мм, крепящие сотовые антенны к задней крышке.

Используйте заострённый конец лопатки, чтобы отключить коаксиальный кабель правой сотовой антенны, поднимая его как можно ближе к разъёму.

Отключите кабель левой антенны.

Используйте плоский конец лопатки, чтобы отключить обе сотовые антенны, подняв прямо вверх разъёмы.

Вставьте заострённый конец лопатки за крепление правой сотовой антенны, чтобы вытащить его.

Удалите правую сотовую антенну из задней крышки.

Отделите коаксиальный кабель левой сотовой антенны от задней крышки.

Держите кабель антенны за кабель, а не за его разъём. Тянешь коаксиальные кабели за разъёмы, можно их сломать.

Вставьте плоский конец лопатки под левую антенну сотовой связи и подденьте, чтобы освободить её.

Удалите левую антенну сотовой связи из заднего корпуса.

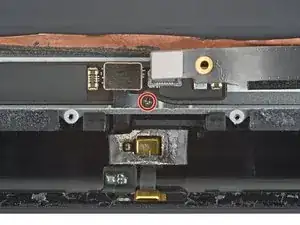

Используйте крестовую отвертку для удаления винта длиной 1.4 мм, который крепит сборку микрофона к заднему корпусу.

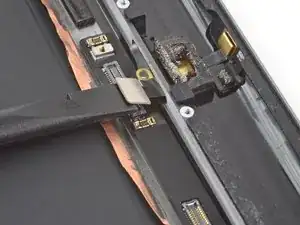

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём кабеля микрофона.

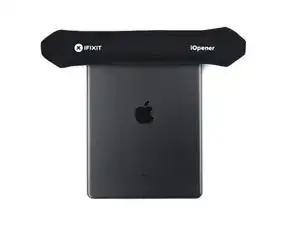

Нагрейте iOpener и приложите его к верхнему краю задней части iPad на тридцать секунд, чтобы ослабить сборку микрофона.

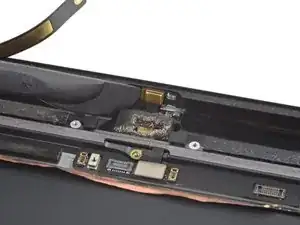

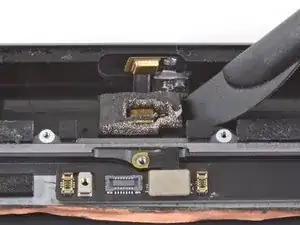

Вставьте лопатку за верхний микрофон, чтобы отделить его от заднего корпуса.

Если микрофон кажется сильно закреплённым, примените больше тепла и попробуйте снова.

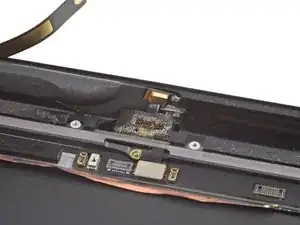

Вставьте лопатку под нижний микрофон и поверните, чтобы отделить его от заднего корпуса.

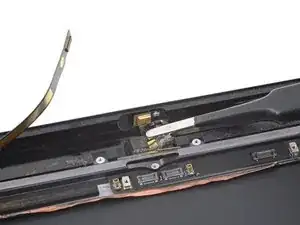

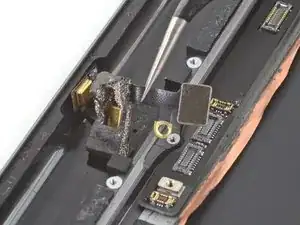

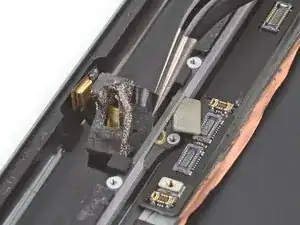

Используйте пинцет, чтобы вытащить кабель сборки микрофона через щель в заднем корпусе.

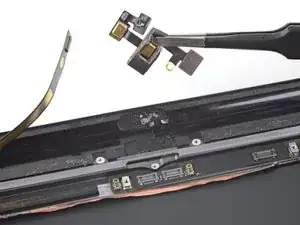

Удалите сборку микрофона.

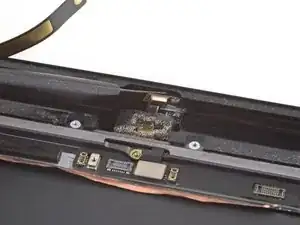

Во время сборки перенесите поролоновую подушечку на новую сборку микрофона.
