Замена считывателя microSD карты в Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм, заклейте разбитое стекло. Наложите перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз повторно нагреть и приложить iOpener, чтобы Surface стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обратите внимание на расположение клея экрана перед продолжением:

В этих зонах находится только клей, их безопасно резать.

Плата дисплея и гибкие кабели расположены здесь близко к краю. Режьте очень осторожно и не вставляйте медиатор слишком глубоко под дисплей.

Под этой частью экрана лежат хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их. Клей также здесь самый толстый.

Вставьте медиатор в вырез динамика на экране и проведите медиатор под стеклом. Не нажимайте медиатор на решётку динамика, так как она легко рвётся.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокая вставка медиатора может повредить ЖК-панель.

Поверните медиатор в направлении нижней части Surface, чтобы провести его под нижний край выреза динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В ходе оставшейся процедуры, если при проведении медиатора вы почувствуете значительное сопротивление, остановитесь и повторно прогрейте обрабатываемый участок. Чрезмерное давление медиатора может треснуть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз повторно нагреть и приложить iOpener, чтобы Surface стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокая вставка медиатора может повредить ЖК-панель.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз повторно нагреть и приложить iOpener, чтобы Surface стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой области. Здесь рядом с рамкой расположены кабели дисплея, и их легко повредить. Пройдя область кабелей дисплея, не вставляйте медиатор дальше рамки.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не схватился снова.

Повторно нагрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей здесь самый толстый, и возможно потребуется несколько раз повторно нагреть и приложить iOpener, чтобы Surface стал достаточно тёплым. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большего нагрева можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обведите левый угол лезвием для вскрытия и проведите им вдоль верхнего края корпуса Surface. Остановитесь, когда лезвие окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левыми и правыми антеннами, которые находятся между корпусом и рамкой экрана. Выполняйте последующие шаги внимательно, чтобы не повредить антенны.

Вставьте острый кончик лезвия под дисплей там, где вы только что перестали резать. Не вставляйте лезвие глубже, чем край рамки.

Осторожно прокатывайте лезвие вправо, прижимая длинный край лезвия к клею экрана под рамкой, разрезая клей по ходу движения. Не перемещайте лезвие вдоль края корпуса Surface.

Держите лезвие параллельно экрану на протяжении всей процедуры, чтобы оно не зацепилось за антенны. Не прижимайте лезвие к корпусу.

Повторяйте это движение — вставляя острый кончик лезвия туда, где вы только что разрезали, и прокатывая вправо вдоль верхнего края Surface — пока лезвие не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лезвие по оставшейся части верхнего края корпуса и обведите верхний правый угол, чтобы разрезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, что весь клей разъединён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте лезвие для вскрытия, чтобы разрезать оставшийся клей.

Линза вспышки может выпасть из корпуса Surface. Сохраните линзу и верните её на место в вырез корпуса при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не помять кабели дисплея.

Используйте лезвие для вскрытия, чтобы поддеть край ЭМИ-экрана, покрывающего плату дисплея.

Повторяйте это действие в разных точках вокруг экрана, пока он полностью не освободится.

Постарайтесь не деформировать экран слишком сильно — вам потребуется установить его обратно при сборке.

Поднимите ЭМИ-экран с платы дисплея и снимите его.

Используйте плоский конец медиатора, чтобы поддеть кабель соединения дисплея и вытянуть его вверх из разъёма на плате.

Вставьте один наконечник заострённых пинцетов в зазор по краю ЭМИ-экрана, покрывающего разъём дигитайзера.

С помощью пинцетов подденьте ЭМИ-экран от дисплея настолько, насколько сможете, не сгибая его.

Повторяйте это действие в разных точках вокруг экрана, пока он не освободится. Снимите экран.

Постарайтесь не деформировать экран слишком сильно — вам потребуется установить его обратно при сборке.

Сдерните оставшуюся часть экрана с разъёма дигитайзера и снимите её.

Используйте наконечник медиатора, чтобы поддеть разъём дигитайзера и вытянуть его прямо вверх из гнезда на экране.

Снимите сборку экрана с Surface.

При повторной сборке остановитесь здесь и следуйте этому руководству для замены клея экрана.

Вставьте один наконечник заострённых пинцетов в зазор в углу ЭМИ-экрана, покрывающего радиатор.

С помощью пинцетов подденьте ЭМИ-экран от материнской платы настолько, насколько сможете, не сгибая его. Пока не снимайте его полностью.

Постарайтесь не деформировать экран слишком сильно — вам потребуется установить его обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим экраном.

Повторите предыдущий шаг для каждого угла ЭМИ-экрана, покрывающего радиатор.

Снимите экран радиатора.

Снимите десять винтов Torx, фиксирующих радиатор:

Шесть винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При повторной сборке затягивайте винты радиатора в следующей крест-накрест схеме, по одному обороту за раз, пока они не будут затянуты:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте лопатку, чтобы аккуратно поддеть радиатор вертикально вверх и снять его с процессора.

Осторожно: не помните и не заломайте тепловые трубки радиатора при снятии.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новый термопасту.

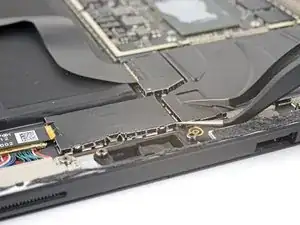

Вставьте один кончик пары острых пинцетов в зазор в углу экрана ЭМС, закрывающего разъём считывателя microSD.

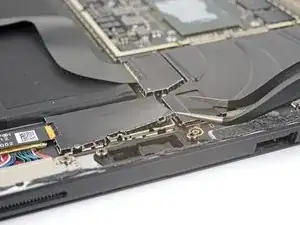

Используйте пинцет, чтобы отогнуть экран ЭМС от платы настолько, насколько возможно, не сгибая его.

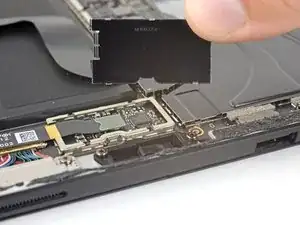

Повторяйте эту процедуру в разных точках вокруг экрана, пока он не освободится. Снимите экран.

Старайтесь не деформировать экран слишком сильно — он потребуется при повторной сборке.

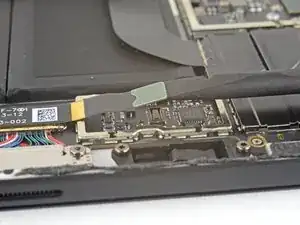

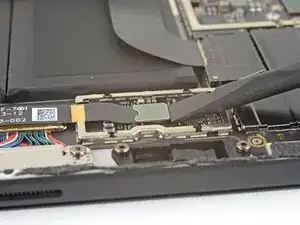

Используйте плоский конец лопатки, чтобы поддеть разъём считывателя microSD и вынуть его из гнезда на плате.

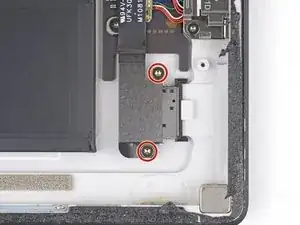

Используйте отвертку Torx T5, чтобы удалить два винта длиной 3,1 мм, крепящие считыватель microSD.

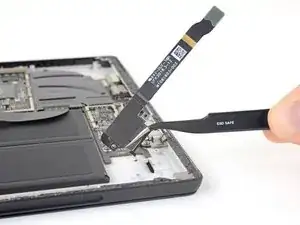

Снимите считыватель microSD.
