Замена порта SurfaceConnect в Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм, заклейте стекло. Наклейте полоски прозрачной упаковочной ленты внахлёст по всему дисплею, пока всё стекло не будет покрыто. Наденьте защитные очки для защиты глаз.

Разогрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и заново приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обратите внимание на расположение клея на экране перед продолжением:

Эти области содержат только клей и их безопасно разрезать.

Плата дисплея и гибкие кабели расположены здесь, близко к краю. Режьте очень аккуратно и не вставляйте медиатор глубоко под дисплей.

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно следуйте процедуре, чтобы не повредить их. Клей также здесь самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите медиатор под стеклом. Не проталкивайте медиатор внутрь решётки динамика, так как решётка легко рвётся.

Не вставляйте медиатор глубже чёрного ободка на стороне экрана. Слишком глубокое вставление может повредить ЖК-матрицу.

Поверните медиатор в направлении нижней части Surface, чтобы провести его под нижним краем выреза для динамика.

Проведите медиатор вниз по правому краю Surface, чтобы разрезать клей под экраном.

В течение оставшейся процедуры, если вы почувствуете значительное сопротивление при проведении медиатора, остановитесь и заново нагрейте участок, над которым работаете. Применение чрезмерного давления медиатором может привести к растрескиванию стекла.

Оставьте этот медиатор в правом краю, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и заново приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в нижний правый угол и проведите его за угол в направлении нижнего края.

Не вставляйте медиатор глубже чёрного ободка на стороне экрана. Слишком глубокое вставление может повредить ЖК-матрицу.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.

Возможно, потребуется несколько раз разогреть и заново приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в нижний левый угол и проведите его за угол в направлении левого края.

Будьте осторожны при резке под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой зоне. Кабели дисплея находятся рядом с этой частью ободка и легко повреждаются. Пройдя область кабелей дисплея, не вставляйте медиатор дальше ободка.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхнему краю экрана Surface в течение двух минут.

Клей на этом крае самый толстый, и возможно, потребуется несколько раз разогреть и заново приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Для большей температуры также можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Обведите левый угол при помощи пластикового инструмента для вскрытия и проведите им по верхнему краю корпуса Surface. Остановитесь, когда инструмент окажется в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса заняты левыми и правыми антеннами, которые размещены между корпусом и рамкой экрана. Выполняйте последующие шаги осторожно, чтобы не повредить антенны.

Вставьте острие инструмента для вскрытия под дисплей в месте, где вы только что прекратили резать. Не вставляйте инструмент глубже кромки рамки.

Осторожно прокатывайте инструмент вправо, прижимая длинный край инструмента к клею под рамкой экрана, разрезая клей по ходу движения. Не проводите инструментом вдоль кромки корпуса Surface.

Держите инструмент параллельно экрану на протяжении всей процедуры, чтобы он не зацепил антенны. Не прижимайте инструмент к корпусу.

Повторяйте это движение — вставляйте острие инструмента в место, где вы только что разрезали, и прокатывайте вправо по всему верхнему краю Surface, пока инструмент не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите инструментом по оставшейся части верхнего края корпуса и закруглите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите модуль экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Ещё не снимайте экран. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте инструмент для вскрытия, чтобы перерезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в гнездо в корпусе при сборке.

Поднимите верхнюю часть модуля экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

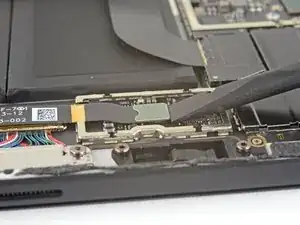

Используйте пластиковой лопаткой, чтобы приподнять один край экранирующей крышки, закрывающей плату дисплея.

Повторите эту операцию в нескольких местах вокруг крышки, пока она полностью не освободится.

Старайтесь не деформировать крышку слишком сильно — вам потребуется установить её обратно при сборке.

Снимите экранирующую крышку с платы дисплея и удалите её.

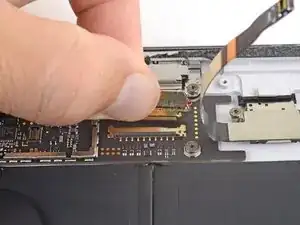

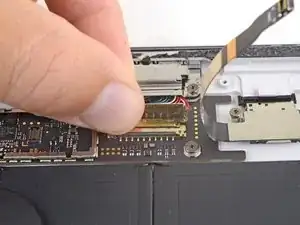

Используйте плоский конец лопатки, чтобы выжать соединительный кабель дисплея прямо вверх и вынуть его из разъёма на плате.

Вставьте одно острие заострённых пинцетов в зазор по краю экранирующей крышки, закрывающей разъём дигитайзера.

Используя пинцеты, аккуратно подденьте экранирующую крышку от дисплея настолько, насколько сможете, не сгибая её.

Повторите эту операцию в нескольких местах вокруг крышки, пока она полностью не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — вам потребуется установить её обратно при сборке.

Снимите оставшуюся часть крышки с разъёма дигитайзера и удалите её.

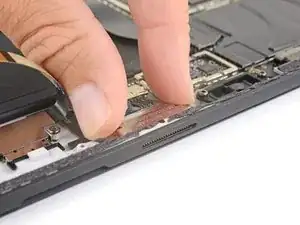

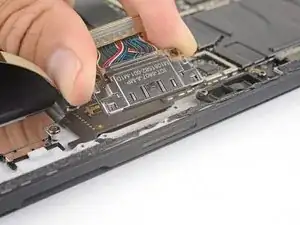

Используйте острие лопатки, чтобы выжать разъём дигитайзера прямо вверх и вынуть его из разъёма на экране.

Снимите модуль экрана с Surface.

При сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

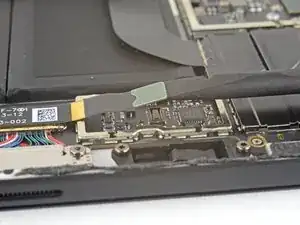

Вставьте одно острие заострённых пинцетов в зазор в углу экранирующей крышки, закрывающей радиатор.

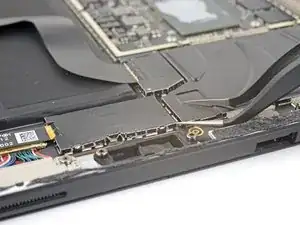

Используя пинцеты, аккуратно подденьте экранирующую крышку от материнской платы настолько, насколько сможете, не сгибая её. Пока не снимайте её полностью.

Старайтесь не деформировать крышку слишком сильно — вам потребуется установить её обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этой крышкой.

Повторите предыдущий шаг для каждого угла экранирующей крышки, закрывающей радиатор.

Снимите экранирующую крышку радиатора.

Удалите десять винтов Torx, крепящих радиатор:

Шесть винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора в следующем диагональном порядке, по одному обороту за раз, до плотного затягивания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте лопаточку, чтобы осторожно поддеть радиатор прямо вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

При сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новую теплопроводящую пасту.

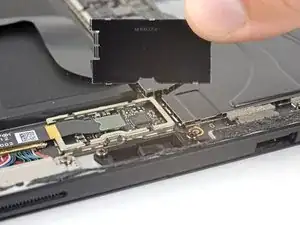

Вставьте один конец пары заостренных пинцетов в зазор в углу экранирующей крышки EMI, закрывающей разъем картридера microSD.

С помощью пинцета аккуратно отогните экранирующую крышку от материнской платы настолько, насколько это возможно, не сгибая её.

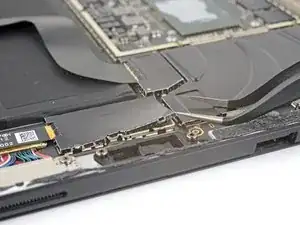

Повторите эту процедуру в разных точках по периметру крышки, пока она не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её потребуется установить обратно при сборке.

Используйте плоский конец лопаточки, чтобы поддеть разъем картридера microSD и приподнять его из разъема на материнской плате.

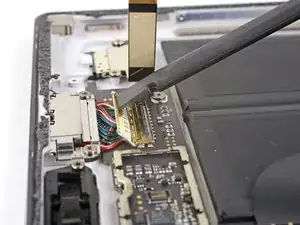

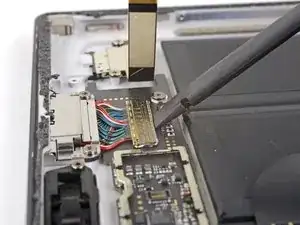

Используйте плоский конец лопаточки, чтобы приподнять язычок, который закрывает разъем порта SurfaceConnect.

Выдвиньте разъем порта SurfaceConnect из его гнезда на материнской плате.

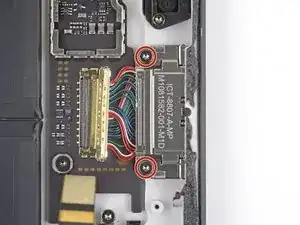

Отверткой Torx T5 выкрутите два винта длиной 3,7 мм, крепящие порт SurfaceConnect.

Осторожно вытащите порт SurfaceConnect из его углубления в корпусе и снимите его.
