Замена правого динамика Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте, заклейте стекло лентой. Наклейте полосы прозрачной упаковочной ленты внахлёст на дисплей, пока всё стекло не будет покрыто. Наденьте защитные очки для защиты глаз.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к теплу.

Обратите внимание на расположение клея на экране перед продолжением:

Эти области содержат только клей и безопасны для разрезания.

Здесь, близко к краю, находятся плата дисплея и гибкие кабели. Режьте очень осторожно и не засовывайте медиатор слишком глубоко под дисплей.

Хрупкие антеннные кабели расположены под этой частью экрана. Тщательно следуйте процедуре, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в вырез динамика на экране и просуньте медиатор под стекло. Не нажимайте медиатором на решётку динамика, так как решётка легко рвётся.

Не вводите медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое введение может повредить ЖК-панель.

Поверните медиатор в сторону нижней части Surface, чтобы сдвинуть его под нижний край выреза для динамика.

Проведите медиатором вниз по правому краю Surface, чтобы разрезать клей под экраном.

На протяжении оставшейся части процедуры, если вы почувствуете существенное сопротивление при движении медиатора, остановитесь и заново разогрейте участок, над которым работаете. Чрезмерное давление медиатором может расколоть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не схватился снова.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к теплу.

Вставьте новый медиатор в нижний правый угол и проведите им вокруг угла в направлении нижнего края.

Не вводите медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое введение может повредить ЖК-панель.

Проведите медиатором вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не схватился снова.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к теплу.

Вставьте новый медиатор в нижний левый угол и проведите им вокруг угла в направлении левого края.

Будьте осторожны при резании под нижними 2.5 дюйма (65 мм) левого края. Не вводите медиатор глубже, чем 1/8 дюйма (3 мм) здесь. Кабели дисплея находятся рядом с этой частью рамки и легко повреждаются. Пройдя область кабелей дисплея, не вводите медиатор дальше рамки.

Проведите медиатором вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не схватился снова.

Снова разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Для более сильного нагрева можно использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к теплу.

Обведите левый угол медиатором и проведите им вдоль верхнего края Surface. Остановитесь, когда медиатор окажется в 2.75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса покрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Внимательно следуйте следующим шагам, чтобы не повредить антенны.

Вставьте кончик медиатора под дисплей в том месте, где Вы только что прекратили резать. Не вставляйте медиатор глубже края рамки.

Аккуратно прокатывайте медиатор вправо, вдавливая длинный край медиатора в клейкое соединение экрана под рамкой и разрезая клей по ходу движения. Не проводите медиатором вдоль кромки Surface.

Держите медиатор параллельно экрану на протяжении всей процедуры, чтобы он не зацепился за антенны. Не нажимайте медиатором на корпус.

Повторяйте это движение — вставляя кончик медиатора там, где Вы только что резали, и прокатывая вправо по верхнему краю Surface — до тех пор, пока медиатор не окажется в 2.5 дюйма (64 мм) от правого края Surface.

Как только Вы разрежете клей над антеннами (8.5 дюйма, или 22 см, от левого края), проведите медиатором по оставшемуся участку верхнего края и обогните верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно поднимите сборку экрана от корпуса Surface. Если Вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к плате двумя кабелями.

Используйте медиатор для разрезания любых оставшихся клейких соединений.

Объектив вспышки может выпасть из корпуса Surface. Проследите за объективом и верните его в посадочное место в корпусе при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, сдвигая нижнюю часть экрана ближе к разъёмам дисплея на плате.

Осторожно уложите экран на корпус разъёмами вверх. Следите, чтобы не помять кабели дисплея.

С помощью медиатора подденьте край экранирующей пластины (EMI), закрывающей плату дисплея.

Повторяйте поддевание в разных точках вокруг пластины, пока она полностью не освободится.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Поднимите экранирующую пластину с платы дисплея и снимите её.

Используйте плоский конец лопатки, чтобы подтолкнуть разъём межсоединительного кабеля дисплея строго вверх и вынуть его из гнезда на плате.

Вставьте один кончик острого пинцета в зазор по краю экранирующей пластины, закрывающей разъём цифрирующего слоя.

С помощью пинцета отогните пластину от дисплея настолько, насколько возможно, не сгибая её.

Повторяйте эту процедуру в разных точках вокруг пластины, пока она полностью не освободится. Снимите пластину.

Постарайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Снимите оставшуюся часть пластины с разъёма цифрирующего слоя и удалите её.

Используйте кончик лопатки, чтобы поддеть разъём цифрирующего слоя строго вверх и вынуть его из гнезда на экране.

Снимите сборку экрана с Surface.

При сборке остановитесь здесь и выполните это руководство для замены клейкого слоя экрана.

Используйте кончик лопатки, чтобы поддеть разъём микрофона строго вверх и вынуть его из гнезда на материнской плате.

Используйте отвертку Torx T5, чтобы выкрутить четыре винта, удерживающие опору антенны:

Три винта по 4.5 мм

Один винт 6 мм

С помощью лопатки подденьте опору антенны и поднимите её из посадочного гнезда в корпусе Surface.

Снимите опору антенны.

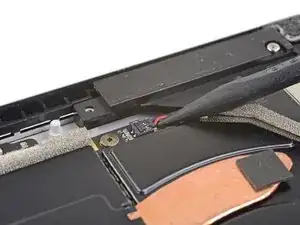

Используйте кончик лопатки, чтобы поднять разъём правого динамика и вынуть его из гнезда на материнской плате.

Используйте отвертку Torx T5, чтобы выкрутить два винта, удерживающие динамик:

Один винт 6 мм

Один винт 3.7 мм

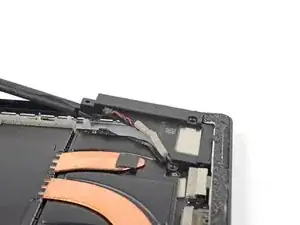

С помощью лопатки приподнимите левый край динамика, чтобы он освободился от компонентов вокруг него.

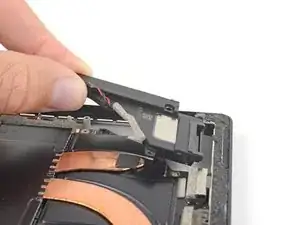

При поднятом левом крае сдвиньте динамик влево и выньте его прямо из посадочного гнезда в корпусе.
