Замена материнской платы Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее разрушение и не допустить травм при ремонте, заклейте стекло. Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на всю поверхность дисплея до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к тепловому повреждению.

Обратите внимание на расположение клея по краям экрана перед продолжением:

В этих областях находится только клей, их безопасно разрезать.

Здесь, близко к краю, расположены плата дисплея и гибкие кабели. Режьте очень осторожно и не вставляйте медиатор глубоко под дисплей.

Под этой частью экрана лежат хрупкие антенные кабели. Тщательно следуйте процедуре, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите им под стеклом. Не давите медиатором на решётку динамика — решётка легко рвётся.

Не вставляйте медиатор глубже, чем чёрная рамка по боку экрана. Слишком глубокое вставление может повредить ЖК-матрицу.

Поверните медиатор в сторону нижней части Surface и проведите им под нижним краем выреза для динамика.

Проведите медиатором вдоль правого края Surface, чтобы разрезать клей под экраном.

В течение остальной части процедуры, если вы почувствуете значительное сопротивление при проведении медиатором, остановитесь и снова разогрейте участок, над которым работаете. Чрезмерное давление медиатором может треснуть стекло.

Оставьте этот медиатор в правом краю, чтобы клей не слипся обратно.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к тепловому повреждению.

Вставьте новый медиатор в нижний правый угол и проведите им вокруг угла в сторону нижнего края.

Не вставляйте медиатор глубже, чем чёрная рамка по боку экрана. Слишком глубокое вставление может повредить ЖК-матрицу.

Проведите медиатором вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипся обратно.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к тепловому повреждению.

Вставьте новый медиатор в нижний левый угол и проведите им вокруг угла в сторону левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор глубже, чем 1/8 дюйма (3 мм) в этой зоне. Здесь рядом с рамкой расположены кабели дисплея, и они легко повреждаются. Пройдя область кабелей дисплея, не вставляйте медиатор дальше рамки.

Проведите медиатором вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипся обратно.

Снова разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей вдоль этого края самый толстый, и возможно, потребуется повторно разогреть и приложить iOpener несколько раз, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту для более сильного нагрева, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к тепловому повреждению.

Обойдите левый угол игрушкой для вскрытия и проведите ею вдоль верхнего края Surface. Остановитесь, когда игрушка окажется в 2,75 дюймах (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левыми и правыми антеннами, которые размещаются между корпусом и окантовкой экрана. Следуйте следующим шагам внимательно, чтобы не повредить антенны.

Вставьте острие пластиковой лопатки под дисплей в том месте, где вы только что закончили резать. Не вставляйте лопатку глубже края окантовки.

Осторожно прокручивайте лопатку вправо, прижимая длинный край лопатки к клею экрана под окантовкой, разрезая клей по ходу движения. Не проводите лопатку вдоль кромки Surface.

Держите лопатку параллельно экрану на протяжении всей процедуры, чтобы она не зацепилась за антенны. Не прижимайте лопатку к корпусу.

Повторяйте это движение — вставлять острие лопатки в только что разрезанное место и прокручивать вправо вдоль верхнего края Surface — пока лопатка не окажется в 2,5 дюймах (64 мм) от правого края Surface.

Как только вы перережете клей над антеннами (8,5 дюймов, или 22 см, от левого края), проведите лопатку остальную часть пути вдоль верхнего края Surface и обойдите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если вы почувствуете сопротивление, остановитесь и проверьте, что весь клей отделён.

Пока не снимайте экран. Он всё ещё подключён к материнской плате двумя кабелями.

Используйте пластиковой лопаткой, чтобы перерезать оставшийся клей.

Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в вырез в корпусе при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно пододвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Аккуратно уложите экран на корпус разъёмами вверх. Следите, чтобы не загнуть кабели дисплея.

Используйте пластиковую лопатку, чтобы поддеть край экранирующей пластины (EMI), закрывающей плату дисплея.

Повторите эту процедуру в разных местах вокруг пластины, пока она не освободится.

Старайтесь не сильно деформировать пластину — её нужно будет установить обратно при сборке.

Поднимите экранирующую пластину (EMI) с платы дисплея и снимите её.

Используйте плоский конец лопатки, чтобы выпрямить и вытащить кабель соединения дисплея из его разъёма на плате.

Вставьте одно острие пары остроконечных пинцетов в зазор на краю экранирующей пластины, закрывающей разъём дигитайзера.

Используйте пинцет, чтобы отогнуть экранирующую пластину от дисплея настолько, насколько это возможно, не сгибая её.

Повторите эту процедуру в разных местах вокруг пластины, пока она не освободится. Снимите пластину.

Старайтесь не сильно деформировать пластину — её нужно будет установить обратно при сборке.

Снимите остатки пластины с разъёма дигитайзера и удалите её.

Используйте наконечник лопатки, чтобы выпрямить и вытащить разъём дигитайзера из его гнезда на экране.

Снимите сборку экрана с Surface.

При сборке выполните паузу здесь и следуйте этому руководству по замене клея экрана.

Используйте острие лопатки, чтобы приподнять и вытащить разъём микрофона из его гнезда на материнской плате.

Используйте отвёртку T5 Torx, чтобы отвинтить четыре винта, фиксирующие опору антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте лопатку, чтобы поднять опору антенны из её гнезда в корпусе Surface.

Удалите опору антенны.

Вставьте одно острие пары остроконечных пинцетов в зазор в углу экранирующей пластины, закрывающей радиатор.

Используйте пинцет, чтобы отогнуть экранирующую пластину от материнской платы настолько, насколько это возможно, не сгибая её. Пока не снимайте её.

Старайтесь не сильно деформировать пластину — её нужно будет установить обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этой пластиной.

Повторите предыдущий шаг для каждого угла экранирующей пластины (EMI), покрывающей радиатор.

Снимите защитную крышку радиатора.

Удалите десять винтов Torx, закрепляющих радиатор:

Шесть винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При обратной сборке затягивайте винты радиатора по следующему крест-накрест схеме, по одному обороту за раз, до плотного прилегания:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте лопаточку, чтобы аккуратно приподнять радиатор строго вертикально и снять его с процессора.

Осторожно: не погните и не помните тепловые трубки радиатора при снятии.

При обратной сборке убедитесь, что вы правильно очистили радиатор и процессор и нанесли новую термопасту.

Используйте острый кончик лопаточки, чтобы поднять разъем левого динамика из его гнезда на материнской плате.

Используйте острый кончик лопаточки, чтобы откинуть маленькую фиксирующую защёлку, удерживающую ZIF-разъем кабеля кнопок громкости и питания.

Выньте кабель кнопок громкости и питания, выдвинув его прямо из гнезда на материнской плате.

Используйте острый кончик лопаточки, чтобы поднять разъем правого динамика из его гнезда на материнской плате.

Используйте отвертку Torx T5, чтобы выкрутить два винта, фиксирующие правый динамик:

Один винт 6 мм

Один винт 3,7 мм

Используйте лопаточку, чтобы приподнять левый край правого динамика так, чтобы он освободился от компонентов вокруг него.

При приподнятом левом крае сдвиньте динамик влево, выдвигая его прямо из посадочного места в корпусе.

Вставьте один наконечник острого пинцета в зазор в углу экранирующей пластины (EMI), закрывающей разъемы камеры.

С помощью пинцета подденьте экранирующую пластину от материнской платы настолько, насколько возможно, не сгибая её.

Повторите эту операцию в разных местах по периметру пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Используйте плоскую часть лопаточки, чтобы поддеть и вынуть разъем фронтальной камеры из его гнезда на материнской плате.

Используйте плоскую часть лопаточки, чтобы поддеть и вынуть разъем камеры распознавания лица из его гнезда на материнской плате.

Используйте плоскую часть лопаточки, чтобы поддеть и вынуть разъем тыловой камеры из его гнезда на материнской плате.

Используйте плоскую часть лопаточки, чтобы поддеть и вынуть разъем микрофона из его гнезда на материнской плате.

Вставьте один наконечник острого пинцета в зазор в углу экранирующей пластины (EMI), закрывающей разъем считывателя microSD карты.

С помощью пинцета подденьте экранирующую пластину от материнской платы настолько, насколько возможно, не сгибая её.

Повторите эту операцию в разных местах по периметру пластины, пока она не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Будьте осторожны, чтобы не проткнуть аккумулятор пинцетом при работе с этой пластиной.

Используйте плоскую часть лопаточки, чтобы поддеть и вынуть разъем считывателя microSD карты из его гнезда на материнской плате.

Используйте плоскую часть лопаточки, чтобы приподнять защёлку, расположенную над разъемом порта SurfaceConnect.

Выньте разъем порта SurfaceConnect из его гнезда на материнской плате, сдвинув его наружу.

Используйте острый кончик лопаточки, чтобы откинуть маленькую фиксирующую защёлку, удерживающую ZIF-разъем кабеля аудиоразъёма.

Выньте кабель аудиоразъёма, выдвинув его прямо из гнезда на материнской плате.

Вставьте один наконечник пары заострённых пинцетов в зазор в углу самой левой из оставшихся больших ЭМП-экранирующих крышек.

С помощью пинцета подденьте экранирующую крышку от материнской платы настолько, насколько сможете, не сгибая её.

Повторяйте эту процедуру в разных точках вокруг крышки, пока она не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её придётся установить обратно при сборке.

Следите за тем, чтобы не проколоть аккумулятор пинцетом при работе с этой крышкой.

Повторите предыдущий шаг, чтобы снять оставшуюся большую ЭМП-экранирующую крышку с правой стороны материнской платы.

Используя отвёртку Torx T3, отверните восемь винтов длиной 2,2 мм, фиксирующих материнскую плату.

Поднимите сторону материнской платы, противоположную расположению портов, слегка вверх — настолько, чтобы она освободилась от окружающих компонентов и от края корпуса.

Сдвиньте материнскую плату в сторону от разъёмов. Убедитесь, что разъёмы полностью вышли из своих пазов в корпусе, прежде чем извлекать плату.

Снимите материнскую плату.

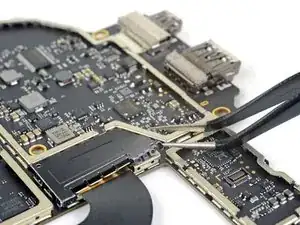

Вставьте один наконечник пары заострённых пинцетов в зазор в углу ЭМП-экранирующей крышки, закрывающей разъём межсоединения дисплея.

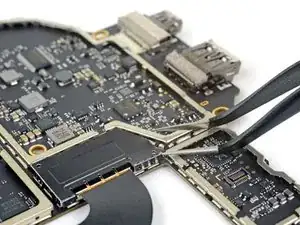

С помощью пинцета подденьте экранирующую крышку от материнской платы настолько, насколько сможете, не сгибая её.

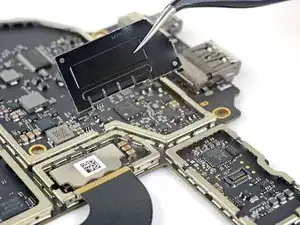

Повторяйте эту процедуру в разных точках вокруг крышки, пока она не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её придётся установить обратно при сборке.

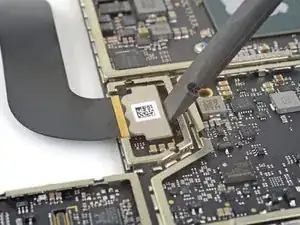

Используйте плоский конец лопатки, чтобы поддеть кабель межсоединения дисплея вертикально вверх и вытянуть его из гнезда на материнской плате.

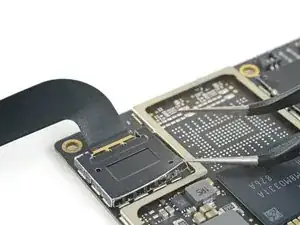

Вставьте один наконечник пары заострённых пинцетов в зазор по краю ЭМП-экранирующей крышки, закрывающей разъём дигитайзера.

С помощью пинцета подденьте экранирующую крышку от дисплея настолько, насколько сможете, не сгибая её.

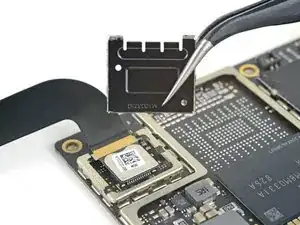

Повторяйте эту процедуру в разных точках вокруг крышки, пока она не освободится. Снимите крышку.

Старайтесь не деформировать крышку слишком сильно — её придётся установить обратно при сборке.

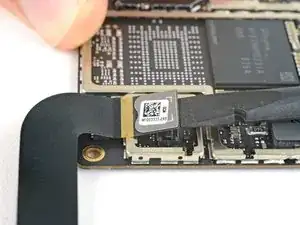

Используйте плоский конец лопатки, чтобы поддеть разъём дигитайзера вертикально вверх и вытянуть его из гнезда на материнской плате.

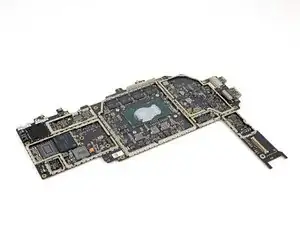

Осталась только материнская плата.
