Замена экрана Microsoft Surface Pro 6

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, чтобы предотвратить дальнейшее разрушение и защитить себя от травм, заклейте стекло лентой. Наклейте полосы прозрачной упаковочной ленты с перекрытием по всему дисплею до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Нагрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз подогреть и снова приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или горячую плитку для большей температуры, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обратите внимание на расположение клеевых зон экрана перед продолжением:

В этих областях находится только клей, их безопасно разрезать.

Плата дисплея и гибкие шлейфы расположены здесь близко к краю. Режьте очень осторожно и не вставляйте лезвие слишком глубоко под дисплей.

Хрупкие антенные кабели проходят под этой частью экрана. Точно следуйте процедуре, чтобы не повредить их. Клей также здесь наиболее толстый.

Вставьте лопатку для вскрытия в вырез динамика на экране и проведите её под стеклом. Не нажимайте лопатку на решётку динамика, так как решётка легко рвётся.

Не вставляйте лопатку глубже, чем чёрная рамка по бокам экрана. Слишком глубокое вставление может повредить ЖК-панель.

Поверните лопатку в сторону нижней части Surface и проведите её под нижний край выреза динамика.

Проведите лопатку вниз по правому краю Surface, чтобы прорезать клей под экраном.

В течение оставшейся процедуры, если вы встретите значительное сопротивление при движении лопатки, остановитесь и повторно нагрейте обрабатываемый участок. Сильное давление лопаткой может привести к трещинам на стекле.

Оставьте эту лопатку в правом крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз подогреть и снова приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или горячую плитку для большей температуры, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новую лопатку в нижний правый угол и проведите её вокруг угла в направлении нижнего края.

Не вставляйте лопатку глубже, чем чёрная рамка по бокам экрана. Слишком глубокое вставление может повредить ЖК-панель.

Проведите лопатку вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в нижнем крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз подогреть и снова приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или горячую плитку для большей температуры, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Вставьте новую лопатку в нижний левый угол и проведите её вокруг угла в направлении левого края.

Будьте осторожны при разрезании под нижними 2.5 дюймами (65 мм) левого края. Не вставляйте лопатку более чем на 1/8 дюйма (3 мм) в этой области. Здесь близко к рамке расположены шлейфы дисплея, которые легко повредить. Пройдя область шлейфов дисплея, не вставляйте лопатку глубже рамки.

Проведите лопатку вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте эту лопатку в левом крае, чтобы клей не склеился снова.

Снова разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей наиболее толстый вдоль этого края, и возможно потребуется несколько раз подогреть и снова приложить iOpener, чтобы Surface достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы не перегреть устройство.

Можно также использовать фен, тепловую пушку или горячую плитку для большей температуры, но будьте осторожны, чтобы не перегреть Surface — экран и внутренняя батарея чувствительны к теплу.

Обведите левый угол лопаткой и проведите её вдоль верхнего края Surface. Остановитесь, когда лопатку будет на расстоянии 2.75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Тщательно следуйте следующим шагам, чтобы не повредить антенны.

Вставьте кончик лопатки под дисплей в месте, где Вы только что прекратили резать. Не вставляйте лопатку глубже края рамки.

Осторожно прокатывайте лопаткой вправо, прижимая длинный край лопатки к клею экрана под рамкой, разрезая клей по ходу движения. Не скользите лопаткой вдоль кромки Surface.

Держите лопатку параллельно экрану на протяжении всей процедуры, чтобы она не зацепилась за антенны. Не давите лопаткой на корпус.

Повторяйте это движение — вставляя кончик лопатки в место, где Вы только что разрезали, и прокатывая вправо по верхнему краю Surface — пока лопатка не окажется в 2,5 дюйма (64 мм) от правого края Surface.

После того как Вы разрежете клей над антеннами (8,5 дюйма, или 22 см от левого края), проведите лопаткой до конца вдоль верхнего края корпуса и обогните верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите узел экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.

Не снимайте экран пока. Он всё ещё соединён с платой двумя шлейфами.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Линза вспышки может выскальзывать из корпуса Surface. Следите за линзой и верните её на место в вырез корпуса при сборке.

Поднимите верхнюю часть узла экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте монтажную лопатку, чтобы приподнять один край экранирующей пластины EMI, закрывающей плату дисплея.

Повторяйте процедуру в разных местах вокруг пластины, пока она не освободится.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Поднимите экранирующую пластину EMI с платы дисплея и снимите её.

Используйте плоский конец лопатки, чтобы аккуратно приподнять шлейф дисплея и вынуть его вертикально из разъёма на плате.

Вставьте кончик острого пинцета в зазор на кромке экранирующей пластины EMI, покрывающей разъём дигитайзера.

Используйте пинцет, чтобы отогнуть пластину EMI от дисплея настолько, насколько это возможно, не сгибая её.

Повторяйте процедуру в разных местах вокруг пластины, пока она полностью не освободится. Снимите пластину.

Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.

Сдерните оставшуюся часть пластины с разъёма дигитайзера и снимите её.

Используйте наконечник лопатки, чтобы аккуратно приподнять разъём дигитайзера вертикально и вынуть его из гнезда на экране.

Снимите узел экрана с Surface.

При сборке, остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

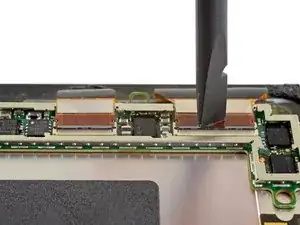

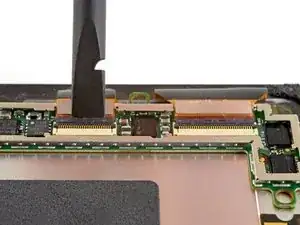

С помощью лопатки поднимите маленькие фиксирующие язычки на ZIF-разъёмах кабелей дисплея.

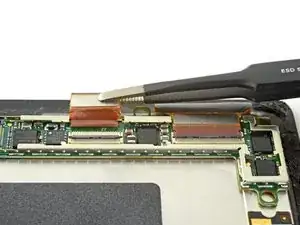

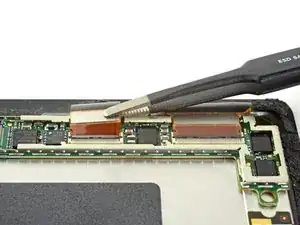

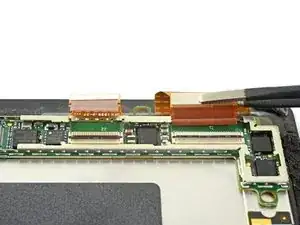

Используйте пинцет, чтобы вытащить кабели дисплея прямо из их гнёзд на плате дисплея.

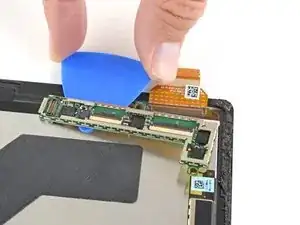

Просуньте монтажную лопатку под плату дисплея, чтобы отделить клей, удерживающий её на задней стороне экрана.

Если клей упорно не отделяется, поможет прогрев платы дисплея iOpener'ом, феном или тепловой пушкой. Будьте осторожны, чтобы не перегреть дисплей.

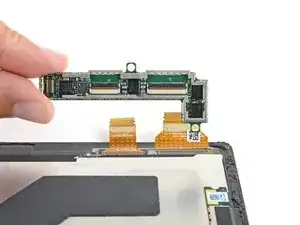

Снимите плату дисплея.

При сборке используйте прочную двухстороннюю ленту или заранее вырезанную клейкую пластину, чтобы закрепить плату дисплея. Очистите старый клей перед нанесением нового.

Чтобы обеспечить правильное позиционирование, подключите оба разъёма дисплея перед приклеиванием платы к экрану.

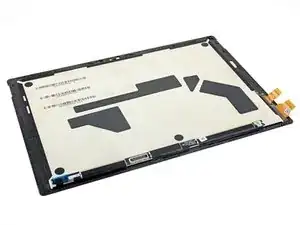

Остался только экран.
