Замена платы‑сборки материнской платы Microsoft Surface Pro 6
Это руководство только с предварительными шагами по удалению платы‑сборки материнской платы! Это руководство является частью другой процедуры и не предназначено для самостоятельного использования.
Шаг 1

Полностью выключите Surface перед началом разборки.
Если стекло экрана треснуло, чтобы предотвратить дальнейшее разрушение и травмы при ремонте, заклейте стекло лентой. Наклейте перекрывающиеся полосы прозрачной упаковочной ленты поверх дисплея до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

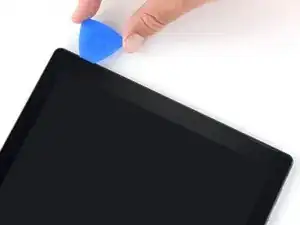

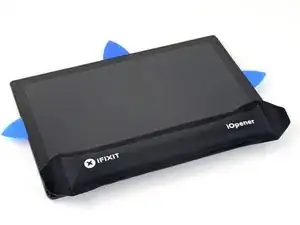

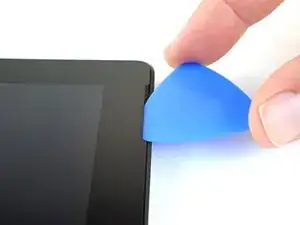

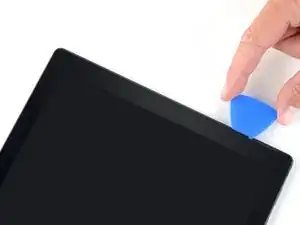

Нагрейте iOpener и приложите его к правому краю экрана Surface в течение двух минут.
Возможно, потребуется несколько раз нагревать и прикладывать iOpener, чтобы поверхность достаточно прогрелась. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Можно использовать фен, тепловую пушку или нагревательную плиту для сильного прогрева, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к нагреву.
Шаг 2

Обратите внимание на расположение клея экрана перед продолжением:
В этих областях находится только клей, их безопасно резать.
Плата дисплея и шлейфы расположены здесь близко к краю. Режьте очень осторожно и не вставляйте медиатор глубоко под дисплей.
Хрупкие антенные кабели находятся под этой частью экрана. Тщательно следуйте процедуре, чтобы избежать их повреждения. Клей также здесь самый толстый.
Шаг 3

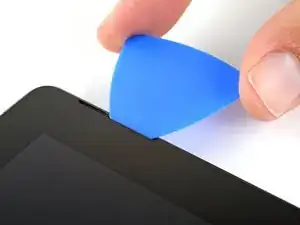

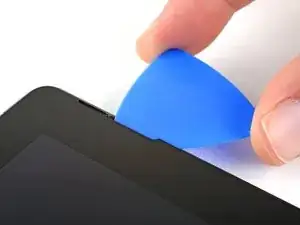

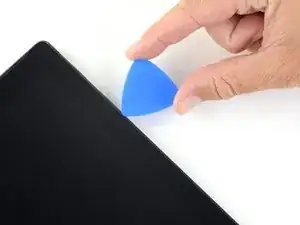

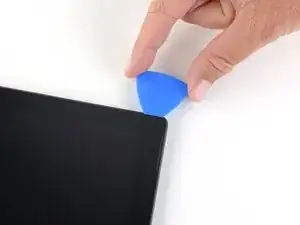

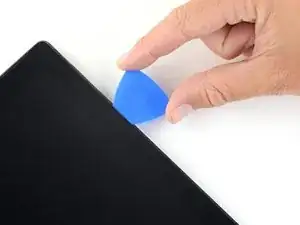

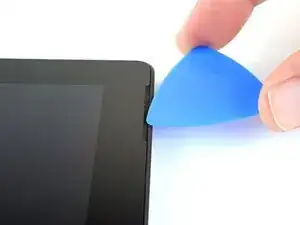

Вставьте медиатор в отверстие динамика на экране и проведите им под стеклом. Не давите медиатором на решётку динамика — её легко порвать.
Не вставляйте медиатор глубже, чем чёрная рамка с боку экрана. Слишком глубокая вставка может повредить ЖК‑панель.
Шаг 4

Поверните медиатор в направлении низа Surface, чтобы провести его под нижним краем выреза под динамик.
Шаг 5

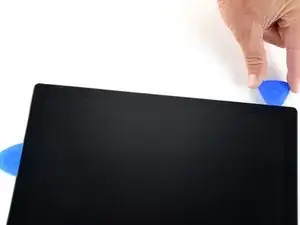

Проведите медиатор вдоль правого края Surface, чтобы перерезать клей под экраном.
В ходе дальнейшей процедуры, если вы ощущаете значительное сопротивление при движении медиатора, остановитесь и снова прогрейте обрабатываемый участок. Излишнее давление медиатором может треснуть стекло.
Оставьте этот медиатор в правом крае, чтобы клей не склеился снова.
Шаг 6

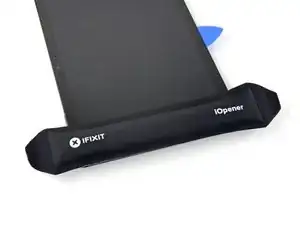

Снова нагрейте iOpener и приложите его к нижнему краю экрана Surface в течение двух минут.
Возможно, потребуется несколько раз нагревать и прикладывать iOpener, чтобы поверхность достаточно прогрелась. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Можно использовать фен, тепловую пушку или нагревательную плиту для сильного прогрева, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к нагреву.
Шаг 7

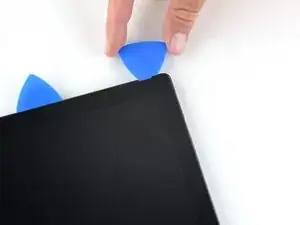

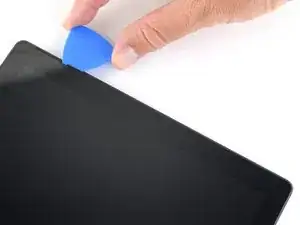

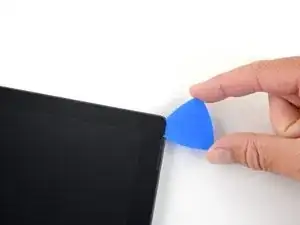

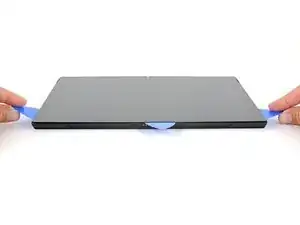

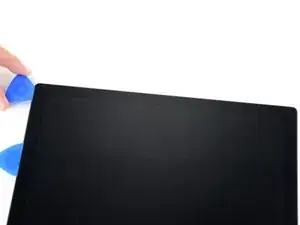

Вставьте новый медиатор в нижний правый угол и проведите им вокруг угла к нижнему краю.
Не вставляйте медиатор глубже, чем чёрная рамка с боку экрана. Слишком глубокая вставка может повредить ЖК‑панель.
Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.
Оставьте этот медиатор в нижнем крае, чтобы клей не склеился снова.
Шаг 8

Снова нагрейте iOpener и приложите его к левому краю экрана Surface в течение двух минут.
Возможно, потребуется несколько раз нагревать и прикладывать iOpener, чтобы поверхность достаточно прогрелась. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Можно использовать фен, тепловую пушку или нагревательную плиту для сильного прогрева, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к нагреву.
Шаг 9

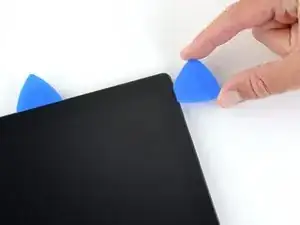

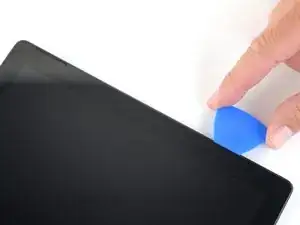

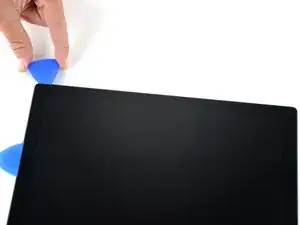

Вставьте новый медиатор в нижний левый угол и проведите им вокруг угла к левому краю.
Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) здесь. Шлейфы дисплея находятся вблизи этой части рамки и легко повреждаются. Пройдя участок со шлейфами, не вставляйте медиатор дальше рамки.
Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.
Оставьте этот медиатор в левом крае, чтобы клей не склеился снова.
Шаг 10

Снова нагрейте iOpener и приложите его к верхнему краю экрана Surface в течение двух минут.
Клей наиболее толстый вдоль этого края, и возможно потребуется несколько раз нагревать и прикладывать iOpener, чтобы поверхность достаточно прогрелась. Следуйте инструкциям iOpener, чтобы избежать перегрева.
Можно использовать фен, тепловую пушку или нагревательную плиту для сильного прогрева, но будьте осторожны, чтобы не перегреть Surface — экран и встроенный аккумулятор чувствительны к нагреву.
Шаг 11

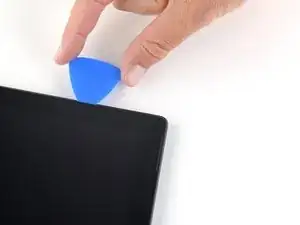

Округлите левый угол медиатором и проведите им вдоль верхнего края Surface. Остановитесь, когда медиатор окажется в 2,75 дюйма (70 мм) от левого края.

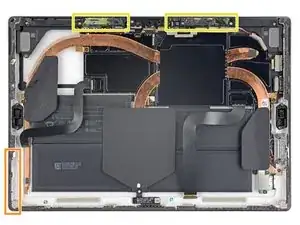

Следующие 6 дюймов (15 см) верхнего края корпуса покрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Внимательно выполняйте последующие шаги, чтобы не повредить антенны.
Шаг 12

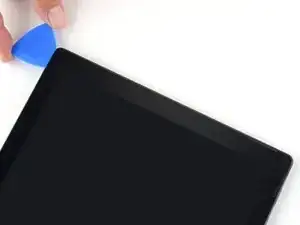

Вставьте кончик медиатора под дисплей в том месте, где вы только что прекратили резать. Не вводите медиатор глубже края рамки.
Осторожно прокатывайте медиатор вправо, прижимая длинный край медиатора к клею экрана под рамкой, разрезая клей по мере продвижения. Не скользите медиатором вдоль кромки Surface.
Держите медиатор параллельно экрану на протяжении всей процедуры, чтобы он не зацепился за антенны. Не прижимайте медиатор к корпусу.
Повторяйте это движение — вставляйте кончик медиатора в только что разрезанное место и прокатывайте вправо по всей верхней кромке Surface, пока медиатор не окажется в 2,5 дюймах (64 мм) от правого края Surface.
Шаг 13


После того как вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите медиатором оставшуюся часть вдоль верхней кромки Surface и обогните верхний правый угол, чтобы перерезать оставшийся клей.
Шаг 14

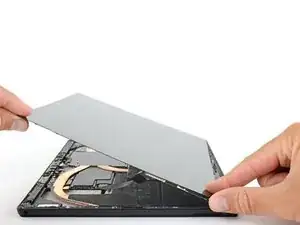

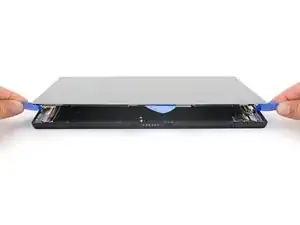

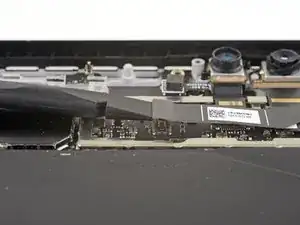

Очень медленно приподнимите узел экрана от корпуса Surface. Если почувствуете сопротивление, остановитесь и проверьте, полностью ли отделён клей.
Пока не снимайте экран. Он все ещё подключён к материнской плате двумя кабелями.
Используйте медиатор для разрезания оставшегося клея.
Объектив вспышки может выпасть из корпуса Surface. Следите за объективом и верните его в вырез в корпусе при сборке.
Шаг 15

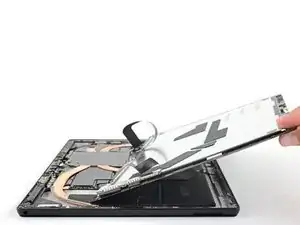

Оттяните верхнюю часть узла экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.
Осторожно уложите экран на корпус лицевой частью вверх. Следите, чтобы не согнуть кабели дисплея.
Шаг 16

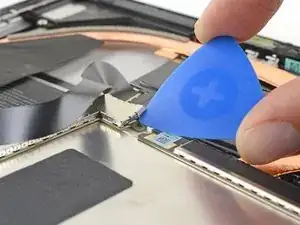

Используйте медиатор, чтобы приподнять один край экранирующей пластины (EMI), закрывающей плату дисплея.
Повторите эту операцию в разных точках вокруг пластины, пока она не освободится.
Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.
Шаг 17

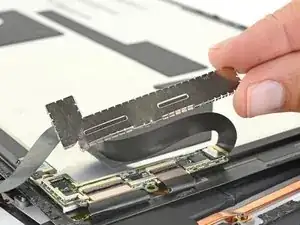

Поднимите экранирующую пластину и снимите её с платы дисплея.
Шаг 18

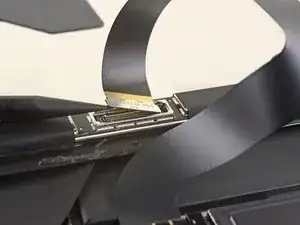

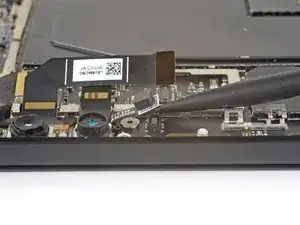

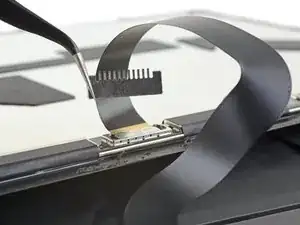

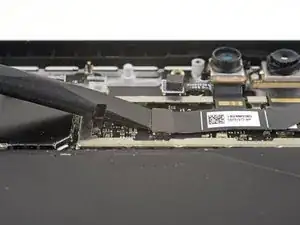

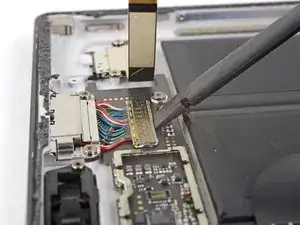

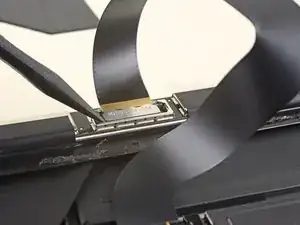

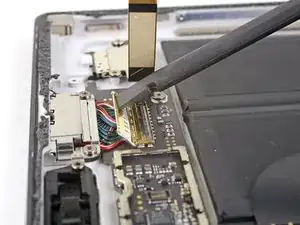

Используйте плоский конец лопатки, чтобы выпрямить и вынуть кабель межсоединения дисплея из разъёма на плате.
Шаг 19

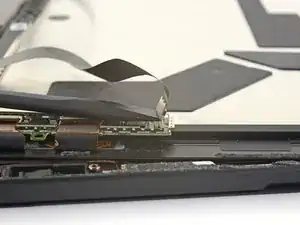

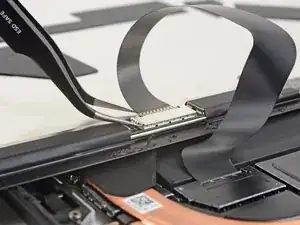

Вставьте один наконечник пары острых пинцетов в зазор на краю экранирующей пластины, закрывающей разъём дигитайзера.
С помощью пинцета отожмите пластину от дисплея настолько, насколько сможете, не согнув её.
Повторяйте эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.
Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.
Шаг 20

Снимите оставшуюся часть пластины с разъёма дигитайзера и удалите её.
Шаг 21

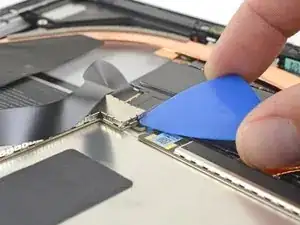

Используйте наконечник лопатки, чтобы выпрямить и вынуть разъём дигитайзера из его гнезда на экране.
Шаг 22

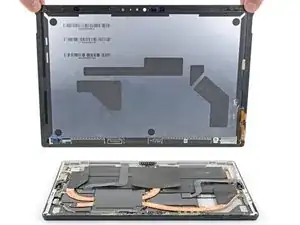

Снимите узел экрана с Surface.
При сборке остановитесь здесь и следуйте этому руководству для замены клея экрана.
Шаг 23

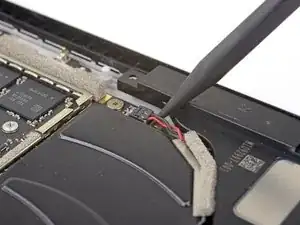

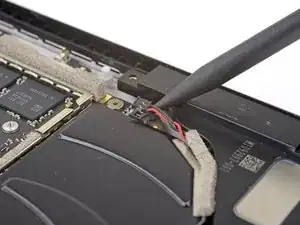

Используйте кончик лопатки, чтобы выпрямить и вынуть разъём микрофона из его гнезда на материнской плате.
Шаг 24

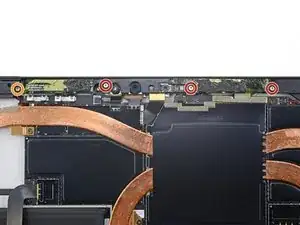

Используйте отвёртку T5 Torx, чтобы выкрутить четыре винта, крепящие опору антенны:
Три винта 4,5 мм
Один винт 6 мм
Шаг 25

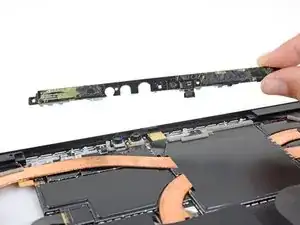

Используйте лопатку, чтобы поднять опору антенны из её углубления в Surface.
Снимите опору антенны.
Шаг 26

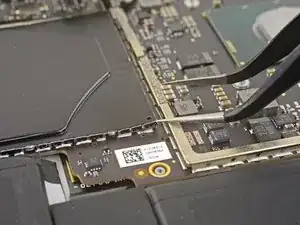

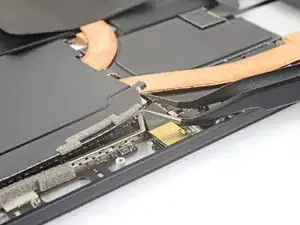

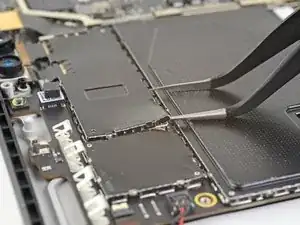

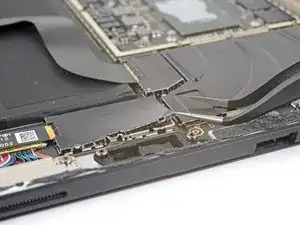

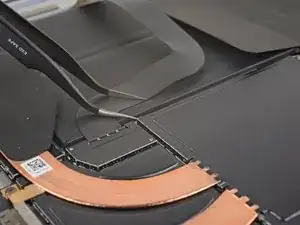

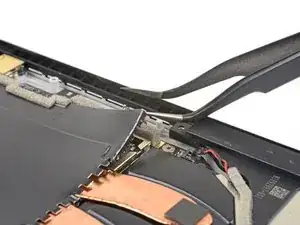

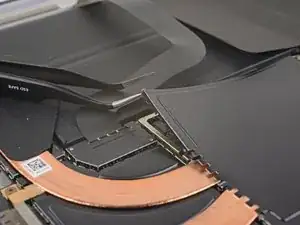

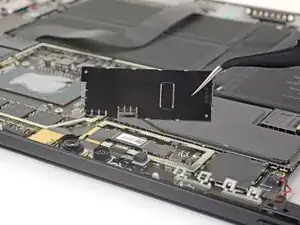

Вставьте один наконечник пары острых пинцетов в зазор в углу экранирующей пластины, покрывающей радиатор.
С помощью пинцета отожмите пластину от материнской платы настолько, насколько сможете, не согнув её. Пока не снимайте её полностью.
Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.
Будьте осторожны, чтобы не проколоть батарею пинцетом при работе с этой пластиной.
Шаг 27


Повторите предыдущий шаг для каждого угла экранирующей пластины, покрывающей радиатор.
Шаг 28

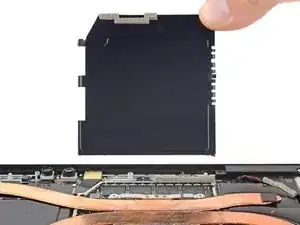

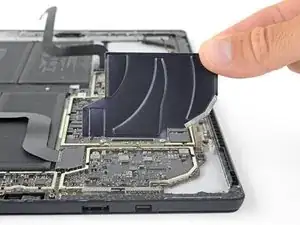

Снимите экранирующую пластину радиатора.
Шаг 29

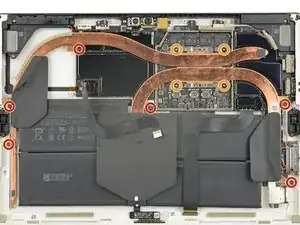

Удалите десять винтов Torx, фиксирующих радиатор:
Шесть винтов T3 длиной 2,6 мм
Четыре винта T5 длиной 3,3 мм

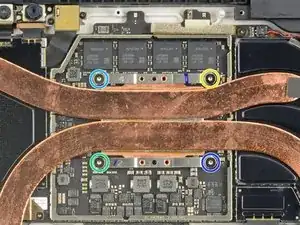

При сборке затягивайте винты радиатора крест-накрест, по одному обороту за раз, до плотного сидения:
Винт 1
Винт 2
Винт 3
Винт 4
Шаг 30

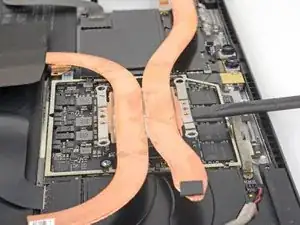

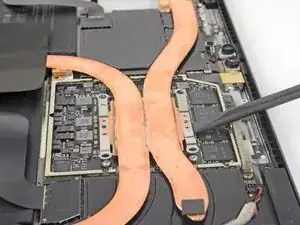

С помощью лопатки аккуратно подденьте радиатор и снимите его с процессора, поднимая прямо вверх.
Будьте осторожны, чтобы не вмять и не погнуть трубки радиатора при снятии.
При сборке обязательно правильно очистите радиатор и процессор и нанесите новый термопасту.
Шаг 31

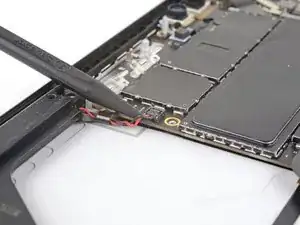

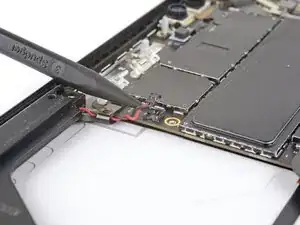

С помощью острого конца лопатки поднимите разъем левого динамика из его гнезда на материнской плате.
Шаг 32

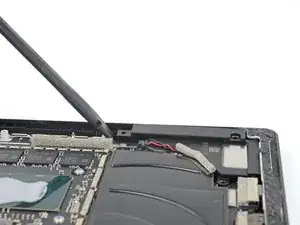

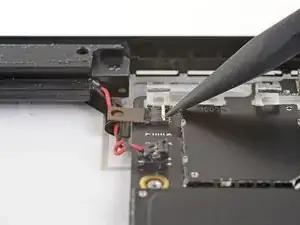

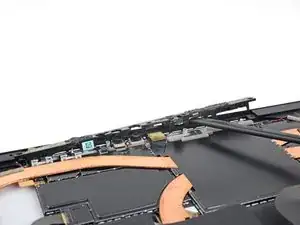

С помощью острого конца лопатки переверните маленькую защелку, фиксирующую ZIF-разъем кабеля кнопок громкости и питания.

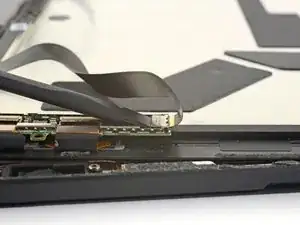

Выньте кабель кнопок громкости и питания, выдвинув его прямо из гнезда на материнской плате.
Шаг 33

С помощью острого конца лопатки поднимите разъем правого динамика из его гнезда на материнской плате.
Шаг 34

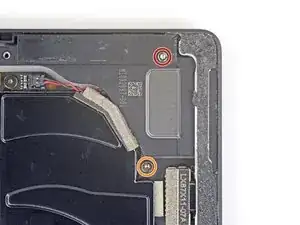

Отверткой T5 Torx отвинтите два винта, фиксирующие правый динамик:
Один винт длиной 6 мм
Один винт длиной 3,7 мм
Шаг 35

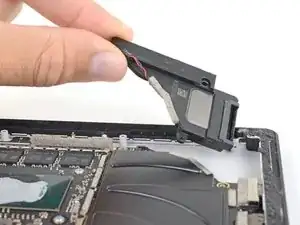

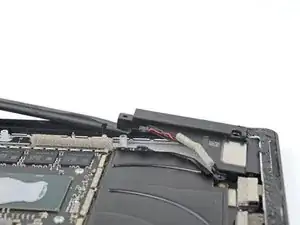

С помощью лопатки приподнимите левый край правого динамика, чтобы он освободился от компонентов вокруг динамика.
Удерживая левый край приподнятым, сдвиньте динамик влево, выдвинув его прямо из углубления в корпусе.
Шаг 36

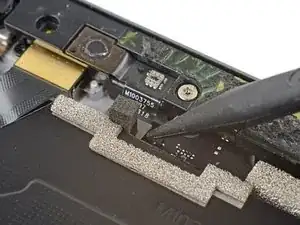

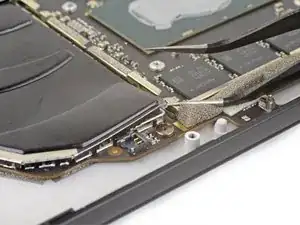

Вставьте один наконечник пары заостренных пинцетов в зазор в углу экранирующей пластины, закрывающей разъемы камер.
С помощью пинцета отогните экранирующую пластину от материнской платы настолько, насколько это возможно, не сгибая её.
Повторите эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.
Старайтесь не деформировать пластину слишком сильно — вам потребуется установить её обратно при сборке.
Шаг 37

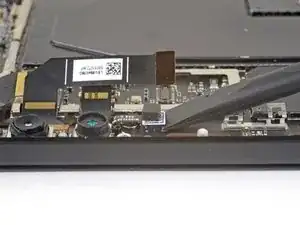

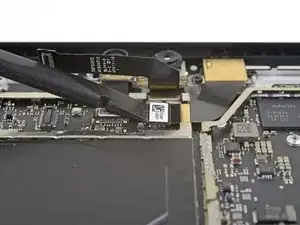

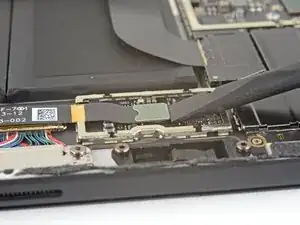

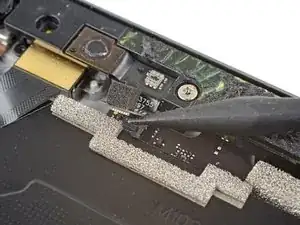

Используя плоский конец лопатки, подденьте разъем фронтальной камеры и извлеките его из гнезда на материнской плате.
Шаг 38

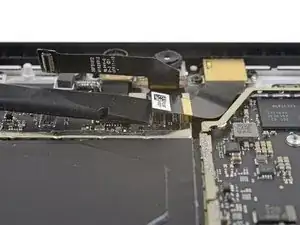

Используя плоский конец лопатки, подденьте разъем камеры для распознавания лица и извлеките его из гнезда на материнской плате.
Шаг 39

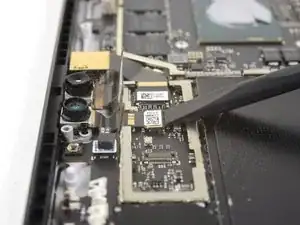

Используя плоский конец лопатки, подденьте разъем основной (тыловой) камеры и извлеките его из гнезда на материнской плате.
Шаг 40

Используя плоский конец лопатки, подденьте разъем микрофона и извлеките его из гнезда на материнской плате.
Шаг 41

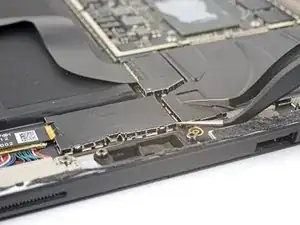

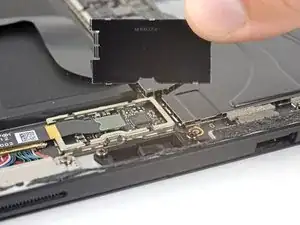

Вставьте один наконечник пары заостренных пинцетов в зазор в углу экранирующей пластины, закрывающей разъем кард-ридера microSD.
С помощью пинцета отогните экранирующую пластину от материнской платы настолько, насколько это возможно, не сгибая её.
Повторите эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.
Старайтесь не деформировать пластину слишком сильно — вам потребуется установить её обратно при сборке.
Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этой пластиной.
Шаг 42

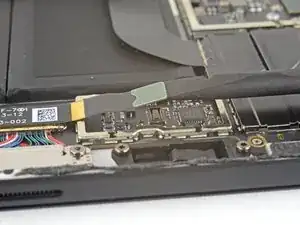

Используя плоский конец лопатки, подденьте разъем кард-ридера microSD и извлеките его из гнезда на материнской плате.
Шаг 43

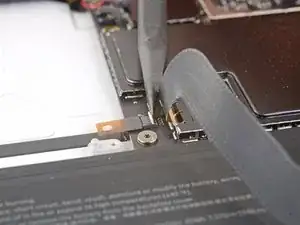

Используя плоский конец лопатки, приподнимите защелку, которая накрывает разъем порта SurfaceConnect.
Шаг 44

Вытащите разъем порта SurfaceConnect из его гнезда на материнской плате.
Шаг 45

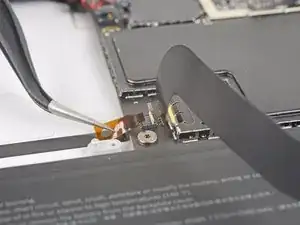

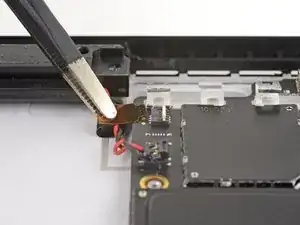

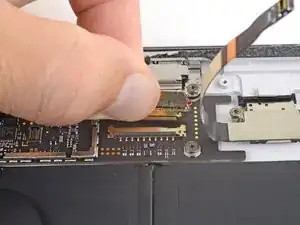

С помощью острого конца лопатки переверните маленькую защелку, фиксирующую ZIF-разъем кабеля разъема для наушников.
Выньте кабель разъема для наушников, выдвинув его прямо из гнезда на материнской плате.
Шаг 46

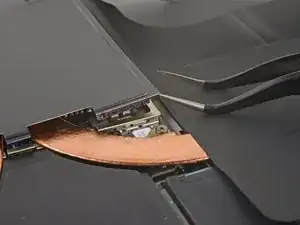

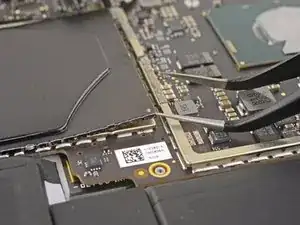

Вставьте один наконечник пары заострённых пинцетов в зазор в углу самой левой из оставшихся больших экранирующих пластин ЭМИ.
Используйте пинцет, чтобы отжать экранирующую пластину ЭМИ от материнской платы настолько, насколько сможете, не сгибая её.
Повторяйте эту процедуру в разных точках вокруг пластины, пока она не освободится. Снимите пластину.
Старайтесь не деформировать пластину слишком сильно — её нужно будет установить обратно при сборке.
Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этой пластиной.
Шаг 47


Повторите предыдущий шаг, чтобы снять оставшуюся большую экранирующую пластину ЭМИ с правой стороны материнской платы.
Шаг 48

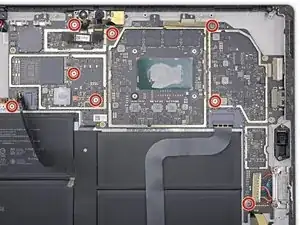

Используйте торкс‑отвёртку T3, чтобы выкрутить восемь винтов длиной 2,2 мм, фиксирующих материнскую плату.
Шаг 49

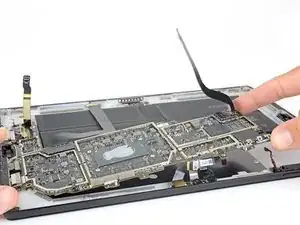

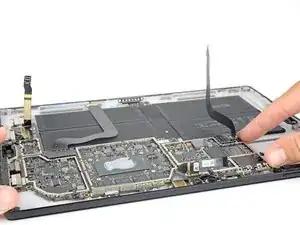

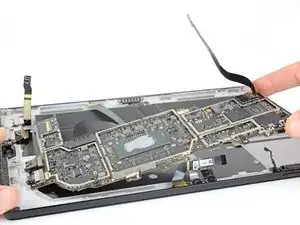

Поднимите сторону материнской платы, не обращённую к портам, слегка вверх — настолько, чтобы она обошла компоненты вокруг неё и край корпуса.
Сдвиньте материнскую плату в сторону от портов. Убедитесь, что порты полностью вышли из своих гнёзд в корпусе, прежде чем извлекать плату.
Снимите материнскую плату.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие плёнки с новой детали перед установкой.
Для повторной сборки устройства выполните вышеописанные шаги в обратном порядке.
