Замена аккумулятора Microsoft Surface Pro 5

Полностью выключите Surface перед началом разборки.

Если стекло экрана треснуло, предотвратите дальнейшее разрушение и защитите себя от травм во время ремонта, заклеив стекло. Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей до полного покрытия стекла. Наденьте защитные очки для защиты глаз.

Разогрейте iOpener и приложите его к правому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, паяльную пушку или плиту для большей подачи тепла, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Заметьте расположение клеевых участков экрана перед продолжением:

В этих областях содержится только клей, и их безопасно разрезать.

Плата дисплея и гибкие кабели находятся здесь близко к краю. Режьте очень осторожно и не вставляйте медиатор слишком глубоко под дисплей.

Хрупкие антенные кабели лежат под этой частью экрана. Тщательно следуйте процедуре, чтобы не повредить их. Здесь клей также самый толстый.

Вставьте медиатор в отверстие динамика на экране и проведите его под стеклом. Не нажимайте медиатором на решётку динамика, так как она легко рвётся.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое втыкание медиатора может повредить ЖК-матрицу.

Разверните медиатор в сторону нижней части Surface, чтобы провести его под нижним краем выреза динамика.

Проведите медиатор вниз по правому краю Surface, чтобы перерезать клей под экраном.

На протяжении оставшейся части процедуры, если вы почувствуете значительное сопротивление при проведении медиатора, остановитесь и разогрейте участок, над которым вы работаете. Чрезмерное давление медиатором может треснуть стекло.

Оставьте этот медиатор в правом крае, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к нижнему краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, паяльную пушку или плиту для большей подачи тепла, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в правый нижний угол и проведите его вокруг угла в направлении нижнего края.

Не вставляйте медиатор глубже, чем чёрная рамка по бокам экрана. Слишком глубокое втыкание медиатора может повредить ЖК-матрицу.

Проведите медиатор вдоль нижнего края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в нижнем крае, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к левому краю экрана Surface на две минуты.

Возможно, потребуется несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, паяльную пушку или плиту для большей подачи тепла, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Вставьте новый медиатор в левый нижний угол и проведите его вокруг угла в направлении левого края.

Будьте осторожны при резке под нижними 2,5 дюймами (65 мм) левого края. Не вставляйте медиатор более чем на 1/8 дюйма (3 мм) в этой области. Кабели дисплея расположены близко к этой части рамки и легко повреждаются. Пройдя область кабелей дисплея, не вставляйте медиатор глубже рамки.

Проведите медиатор вдоль левого края Surface, чтобы разрезать клей экрана.

Оставьте этот медиатор в левом крае, чтобы клей не слипся снова.

Разогрейте iOpener и приложите его к верхнему краю экрана Surface на две минуты.

Клей на этом крае самый толстый, и вам может понадобиться несколько раз разогреть и повторно приложить iOpener, чтобы Surface достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, паяльную пушку или плиту для большей подачи тепла, но будьте осторожны, чтобы не перегреть Surface — экран и внутренний аккумулятор чувствительны к теплу.

Округлите левый угол при помощи лезвия-просекателя и проведите им вдоль верхнего края Surface. Остановитесь, когда лезвие будет в 2,75 дюйма (70 мм) от левого края.

Следующие 6 дюймов (15 см) верхнего края корпуса закрыты левой и правой антеннами, которые расположены между корпусом и рамкой экрана. Выполняйте последующие шаги осторожно, чтобы не повредить антенны.

Вставьте остриё лезвия под дисплей там, где Вы только что перестали резать. Не вводите лезвие глубже края рамки.

Осторожно катите лезвие вправо, прижимая длинный край лезвия к клею под рамкой экрана, разрезая клей по мере движения. Не проводите лезвием вдоль края Surface.

Держите лезвие параллельно экрану на протяжении всей процедуры, чтобы оно не зацепило антенны. Не прижимайте лезвие к корпусу.

Повторяйте это движение — вводите остриё лезвия там, где Вы только что резали, и катите вправо вдоль верхнего края Surface, пока лезвие не окажется в 2,5 дюйма (64 мм) от правого края Surface.

Как только Вы разрежете клей над антеннами (8,5 дюйма, или 22 см, от левого края), проведите лезвие оставшийся путь вдоль верхнего края Surface и округлите верхний правый угол, чтобы перерезать оставшийся клей.

Очень медленно приподнимите сборку экрана от корпуса Surface. Если Вы встретите сопротивление, остановитесь и проверьте, отделён ли весь клей.

Не снимайте экран пока. Он всё ещё соединён с материнской платой двумя кабелями.

Используйте лезвие-просекатель, чтобы перерезать оставшийся клей.

Линза вспышки может выпасть из корпуса Surface. Следите за линзой и верните её в вырез в корпусе при сборке.

Поднимите верхнюю часть сборки экрана от корпуса, одновременно сдвигая нижнюю часть экрана ближе к разъёмам дисплея на материнской плате.

Осторожно положите экран на корпус разъёмами вверх. Следите, чтобы не перегнуть кабели дисплея.

Используйте лезвие-просекатель, чтобы поддеть один край экранирующей пластины, покрывающей плату дисплея.

Повторяйте эту процедуру в разных местах вокруг пластины, пока она не освободится.

Постарайтесь не деформировать пластину слишком сильно — вам нужно будет установить её обратно при сборке.

Поднимите экранирующую пластину с платы дисплея и снимите её.

Используйте плоский конец приспособления, чтобы поддеть кабель межсоединения дисплея вверх и вынуть его из разъёма на плате.

Вставьте один наконечник пары остроконечных пинцетов в зазор на краю экранирующей пластины, покрывающей разъём дигитайзера.

Используйте пинцет, чтобы отвернуть экранирующую пластину от дисплея насколько возможно, не сгибая её.

Повторяйте эту процедуру в разных местах вокруг пластины, пока она не освободится. Снимите пластину.

Постарайтесь не деформировать пластину слишком сильно — вам нужно будет установить её обратно при сборке.

Снимите оставшуюся часть пластины с разъёма дигитайзера и удалите её.

Используйте наконечник приспособления, чтобы поддеть разъём дигитайзера прямо вверх и вынуть его из гнезда на экране.

Снимите сборку экрана с Surface.

При обратной сборке остановитесь здесь и следуйте этому руководству, чтобы заменить клей для экрана.

Используйте конец приспособления, чтобы поддеть разъём микрофона прямо вверх и вынуть его из гнезда на материнской плате.

Используйте отвёртку Torx T5, чтобы удалить четыре винта, фиксирующие опору антенны:

Три винта 4,5 мм

Один винт 6 мм

Используйте приспособление, чтобы приподнять опору антенны из выемки в корпусе Surface.

Снимите опору антенны.

Вставьте один наконечник пары остроконечных пинцетов в зазор в углу экранирующей пластины, покрывающей радиатор.

Используйте пинцет, чтобы отогнуть экранирующую пластину от материнской платы насколько возможно, не сгибая её. Пока не снимайте пластину.

Постарайтесь не деформировать пластину слишком сильно — вам нужно будет установить её обратно при сборке.

Будьте осторожны, чтобы не проткнуть аккумулятор пинцетом при работе с этой пластиной.

Повторите предыдущий шаг для каждого угла экрана ЭМИ, покрывающего радиатор.

Снимите кожух радиатора.

Снимите девять винтов Torx, фиксирующих радиатор:

Пять винтов T3 длиной 2,6 мм

Четыре винта T5 длиной 3,3 мм

При сборке затягивайте винты радиатора крест-накрест, по одному обороту за раз, пока они не станут плотными:

Винт 1

Винт 2

Винт 3

Винт 4

Используйте плоский конец лопатки, чтобы осторожно поддеть радиатор вертикально вверх и снять его с процессора.

Будьте осторожны, чтобы не помять и не согнуть трубки радиатора при снятии.

При сборке обязательно тщательно очистите радиатор и процессор и нанесите новый термопасту.

Используйте заостренный конец лопатки, чтобы поднять разъем левого динамика из его гнезда на материнской плате.

Используйте заостренный конец лопатки, чтобы откинуть маленький фиксирующий язычок, удерживающий ZIF-разъем кабеля кнопок громкости и питания.

Вытяните кабель кнопок громкости и питания прямо из его гнезда на материнской плате.

Используйте заостренный конец лопатки, чтобы поднять разъем правого динамика из его гнезда на материнской плате.

Используйте отвертку T5 Torx, чтобы снять два винта, фиксирующих правый динамик:

Один винт 6 мм

Один винт 3,7 мм

С помощью лопатки приподнимите левый край правого динамика, чтобы он освободился от окружающих компонентов.

Приподняв левый край, сдвиньте динамик влево, вынимая его из гнезда в корпусе.

Вставьте один наконечник пары заостренных пинцетов в зазор в углу экрана ЭМИ, закрывающего разъемы камеры.

С помощью пинцета отогните экран ЭМИ от материнской платы как можно больше, не деформируя его.

Повторите эту процедуру в разных точках вокруг экрана, пока он не освободится. Снимите экран.

Старайтесь не деформировать экран слишком сильно — он потребуется при повторной сборке.

Используйте плоский конец лопатки, чтобы поднять разъем фронтальной камеры и вынуть его из гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы поднять разъем камеры распознавания лица и вынуть его из гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы поднять разъем задней камеры и вынуть его из гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы поднять разъем микрофона и вынуть его из гнезда на материнской плате.

Вставьте один наконечник пары заостренных пинцетов в зазор в углу экрана ЭМИ, закрывающего разъем считывателя microSD.

С помощью пинцета отогните экран ЭМИ от материнской платы как можно больше, не деформируя его.

Повторите эту процедуру в разных точках вокруг экрана, пока он не освободится. Снимите экран.

Старайтесь не деформировать экран слишком сильно — он потребуется при повторной сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим экраном.

Используйте плоский конец лопатки, чтобы поднять разъем считывателя microSD и вынуть его из гнезда на материнской плате.

Используйте плоский конец лопатки, чтобы приподнять язычок, закрывающий разъем порта SurfaceConnect.

Выньте разъем порта SurfaceConnect из его гнезда на материнской плате, сдвинув его.

Используйте кончик лопатки, чтобы поднять маленькую фиксирующую защёлку, удерживающую ZIF-разъём кабеля разъёма для наушников.

Вытяните кабель разъёма для наушников прямо из гнезда на материнской плате.

Вставьте одну из точек острых пинцетов в зазор в углу самого левого из оставшихся больших экранирующих щитов EMI.

С помощью пинцета отожмите EMI-щит от материнской платы насколько возможно, не сгибая его.

Повторяйте эту процедуру в разных точках по периметру щита, пока он не освободится. Снимите щит.

Старайтесь не деформировать щит слишком сильно — его потребуется установить обратно при сборке.

Будьте осторожны, чтобы не проколоть аккумулятор пинцетом при работе с этим щитом.

Повторите предыдущий шаг, чтобы снять оставшийся большой EMI-щит с правой стороны материнской платы.

Используйте отвёртку Torx T3, чтобы выкрутить восемь винтов длиной 2,5 мм, закрепляющих материнскую плату.

Поднимите сторону материнской платы, противоположную разъёмам, чуть вверх — достаточно, чтобы она освободи­лась от окружающих компонентов и кромки корпуса.

Сдвиньте материнскую плату в сторону от разъёмов. Убедитесь, что разъёмы полностью вышли из своих слотов в корпусе, прежде чем снимать плату.

Снимите материнскую плату.

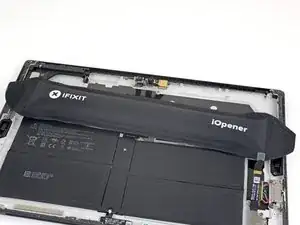

Нагрейте iOpener и приложите его к разъёму аккумулятора на две минуты, чтобы размягчить клей, фиксирующий разъём в корпусе.

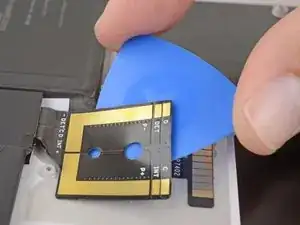

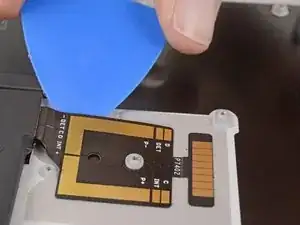

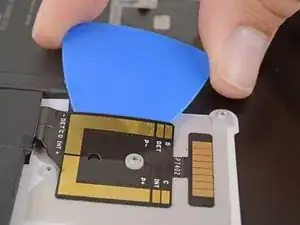

Начиная с края, ближайшего к аккумулятору, подденьте открывающую медиатором под разъём аккумулятора, чтобы отделить клей под ним.

Убедитесь, что разъём аккумулятора полностью освобождён от корпуса.

Подоприте верхний край Surface на пару дюймов так, чтобы весь корпус был с наклоном к нижнему краю.

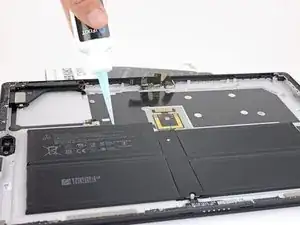

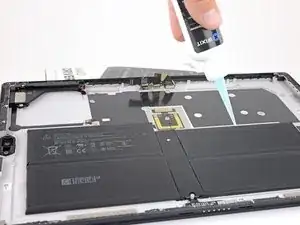

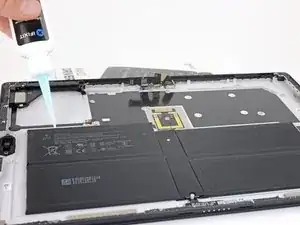

Нанесите средство для удаления клея или изопропиловый спирт высокой концентрации (90% или выше) на верхний край аккумулятора.

Если вы используете средство для удаления клея, сначала выполните эти подготовительные шаги.

Дайте средству для удаления клея впитаться в клей в течение 2–3 минут перед продолжением.

Осторожно: не прокалывайте и не сгибайте аккумулятор инструментами — проколотый или согнутый аккумулятор может протечь опасными химикатами или вызвать тепловой выброс.

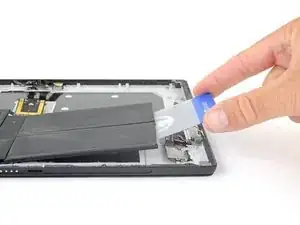

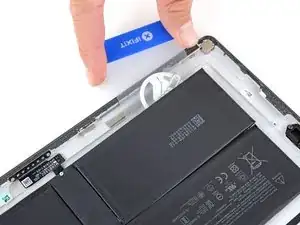

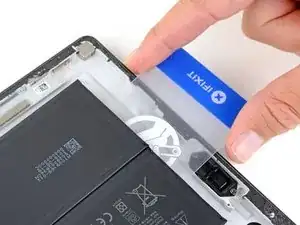

Подденьте пластиковой картой левую сторону верхнего края аккумулятора.

Если вы сталкиваетесь с заметным сопротивлением в любой момент процедуры, остановитесь, нанесите немного больше средства для удаления клея и подождите, пока оно впитается.

Проводите картой из стороны в сторону под верхней левой ячейкой аккумулятора, чтобы разрезать клей под ней.

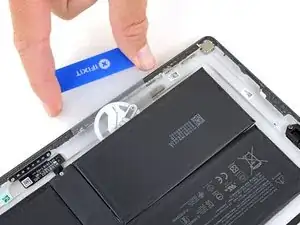

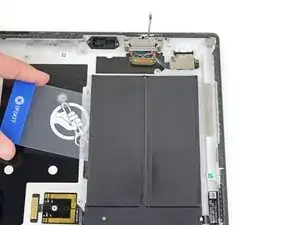

Проведите пластиковой картой вокруг левого края аккумулятора и под нижнюю левую ячейку аккумулятора.

Проводите картой из стороны в сторону под нижней левой ячейкой, чтобы разрезать клей под ней.

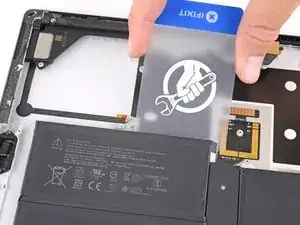

Повторите предыдущие два шага для правой стороны аккумулятора, чтобы освободить две правые ячейки от клея.

Подденьте каждую сторону аккумулятора пластиковой картой и убедитесь, что весь клей отделён от аккумулятора.

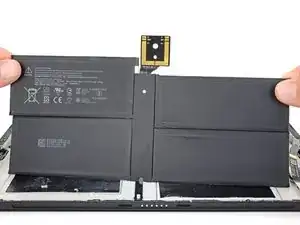

Осторожно извлеките аккумулятор из корпуса.

Не используйте аккумулятор повторно после его извлечения — это представляет потенциальную опасность для безопасности. Замените его на новый аккумулятор.

При сборке следуйте этому руководству, чтобы удалить старый клей и нанести новый клей из заранее вырезанной клеевой карты.
