Замена разъемов аудио на Microsoft Surface Pro 2

Чтобы избежать поражения электрическим током, отключите Surface Pro 2 от сети и выключите его перед началом работы.

Избегайте контакта нагревательной пластины или тепловой пушки с кожей или глазами, так как они могут вызвать травмы.

Нагрейте края экрана с помощью нагревательной пластины или тепловой пушки, чтобы размягчить клей. Нагревайте область шириной около 2,5 см от края устройства.

Клей находится под темной кромкой дисплея устройства.

Используя пластиковую открывалку и при необходимости присоску для усилия, аккуратно вставьте край инструмента под угол экрана.

Если инструмент не входит легко под экран, повторите нагрев перед продолжением.

Медленно продвигайте инструмент по всему периметру экрана.

Отсоедините оранжевые кабели, соединяющие экран с материнской платой, потянув за небольшие язычки. Освободите эти кабели с помощью нейлоновой лопатки.

Обратите внимание на третий маленький разъем, выделенный красным цветом.

Дайте клею остыть, прежде чем допускать контакт с другими поверхностями.

Убедитесь, что фронтальная камера полностью отключена, затем снимите пластиковую скобу.

Выкрутите 22 винта на рамке.

Снимите левую и правую скобы; на левой 16 винтов, на правой — 15.

Для винтов используется три типа крестообразных отверток: T3, T4 и T5.

После снятия скоб отложите их в сторону.

На самой материнской плате также находятся винты.

Выкрутите 25 винтов разного размера, которые крепят материнскую плату к задней пластине.

Ознакомьтесь с прилагаемым изображением схемы винтов, чтобы не перепутать их.

Теперь материнская плата полностью снята и должна выглядеть так, как показано на изображениях.

Будьте предельно осторожны с подключениями кабелей на материнской плате.

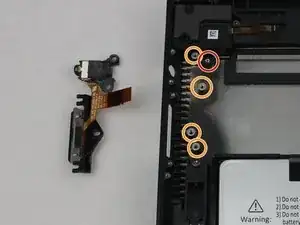

Всю сборку можно снять, выкрутив последний винт.

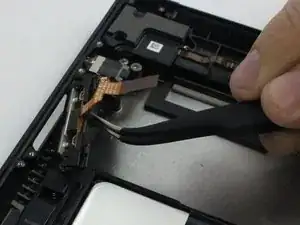

Эти винты, а также шлейф были удалены в ходе предыдущего руководства по снятию материнской платы.
