Замена камеры Microsoft Surface Pro 2

Во избежание электрического удара отключите и выключите Surface Pro 2 перед началом работ.

Избегайте контакта с кожей или глазами нагревательной подушки или нагревательного пистолета, они могут причинить вред.

С помощью нагревательной подушки или нагревательного пистолета нагрейте края экрана, чтобы размягчить клей. Эта зона простирается примерно на один дюйм от края устройства.

Клей находится под тёмной рамкой дисплея устройства.

Используя пластиковый инструмент для вскрытия и присоску при необходимости для рычага, аккуратно вставьте край инструмента под угол экрана.

Если инструмент не скользит под экраном легко, вернитесь к нагреву перед продолжением.

Медленно продвигайте инструмент по всему периметру экрана.

Отсоедините оранжевые кабели, соединяющие экран с материнской платой, потянув за маленькие язычки. С помощью нейлоновой лопатки освободите эти кабели.

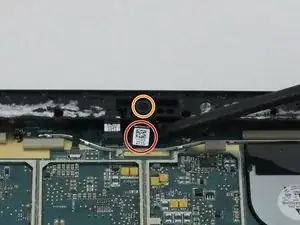

Обратите внимание на третий маленький разъём, отмеченный красным.

Дайте клею остыть перед тем, как он коснётся какой-либо другой поверхности.

Убедитесь, что фронтальная камера полностью отключена, затем снимите пластиковый кронштейн.

Снимите 22 винта на окантовке.

Снимите левый и правый кронштейны; слева 16 винтов, справа 15 винтов.

Используются три различных торкс-винта: T3, T4 и T5.

После снятия кронштейнов отложите их в сторону.

На самой материнской плате также есть винты.

Снимите 25 винтов разного размера, которые крепят материнскую плату к задней панели.

Посмотрите прикреплённую фотографию со схемой винтов, чтобы помочь отслеживать их местоположение.

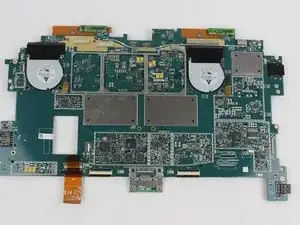

Вы полностью сняли материнскую плату — она должна выглядеть как на показанных фотографиях.

Будьте осторожны со всеми соединениями кабелей на материнской плате.

Снимите ленточный кабель, к которому прикасается лопатка на фотографии.

Снимите фронтальную камеру.

Если вы ещё этого не сделали, выполните шаги в этом руководстве: Замена материнской платы Microsoft Surface Pro 2.

Ленточный кабель был снят ранее в руководстве по замене материнской платы Microsoft Surface Pro 2.

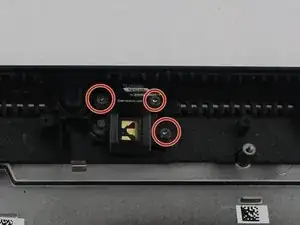

Снимите три винта, которые обведены кружком.

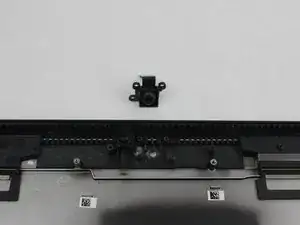

Снимите тыловую камеру.
