Замена вентилятора Microsoft Surface Pro 2

Во избежание электрошока перед началом работы отключите и выключите Surface Pro 2.

Избегайте контакта нагревательной подкладки или тепловой пушки с кожей или глазами — они могут причинить вред.

Используя нагревательную подкладку или тепловую пушку, нагрейте края экрана, чтобы размягчить клей. Эта область простирается примерно на один дюйм от края устройства.

Клей находится под темной рамкой дисплея устройства.

Используя пластиковый инструмент для вскрытия и присоску по необходимости для рычага, аккуратно вставьте край инструмента под угол экрана.

Если инструмент не скользит под экран легко, перед продолжением снова прогрейте.

Медленно продвигайте инструмент вокруг всего края экрана.

Отсоедините оранжевые кабели, соединяющие экран с материнской платой, потянув за маленькие язычки. Используйте нейлоновую лопатку, чтобы освободить эти кабели.

Обратите внимание на третий маленький разъем, выделенный красным.

Дайте клею остыть перед тем, как допускать контакт с любой другой поверхностью.

Убедитесь, что фронтальная камера полностью отключена, затем снимите пластиковую скобу.

Удалите 22 винта на рамке.

Снимите левые и правые скобы; слева 16 винтов, справа 15 винтов.

Три разных торцевых винта, используемых здесь: T3, T4 и T5.

После того как скобы сняты, отложите их в сторону.

На самой материнской плате также есть винты.

Удалите 25 винтов различных размеров, которые крепят материнскую плату к задней панели.

Просмотрите прилагаемое фото с диаграммой винтов, чтобы помочь отслеживать их расположение.

Вы полностью сняли материнскую плату; она должна выглядеть как на показанных изображениях.

Будьте осторожны со всеми соединениями и кабелями на материнской плате.

Обязательно используйте перчатки или инструменты, так как металл может быть острым по краю.

На нижней стороне материнской платы найдите тепловой экран, расположенный между двумя вентиляторами в верхней части платы.

Снимите тепловой экран с помощью лезвия для вскрытия, приподнимая его по краям.

Снимите все четыре винта Torx T5, расположенные в каждом углу рамки крепления радиатора.

Аккуратно снимите радиаторы с материнской платы.

При повторной установке радиаторов обязательно очистите обе контактные поверхности изопропиловым спиртом и повторно нанесите термопасту.

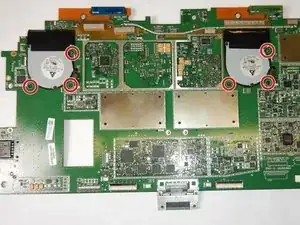

На верхней стороне материнской платы удалите три винта Torx T5, которыми каждый из двух вентиляторов крепится к плате.

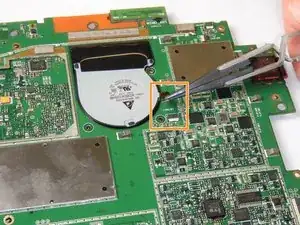

Снимите ленточные кабели, которые соединяют вентиляторы с материнской платой, из их зажимов.

Ленточные кабели хрупки и могут повредиться при приложении чрезмерной силы.

Извлеките вентиляторы через нижнюю сторону материнской платы.
