Замена камеры Microsoft Surface

Перед началом ремонта убедитесь, что устройство ориентировано правильно и вы знакомы со всеми портами и кнопками. Экран должен быть обращён вверх, логотип Windows расположен внизу.

Выключите устройство перед продолжением

Осторожно переверните планшет так, чтобы экран оказался вниз.

Поднимите нижние углы, чтобы открыть подставку.

Удалите два винта Torx T5 длиной 5,1 мм.

Два винта находятся слева и справа в области подставки.

При откручивании винтов будьте аккуратны, чтобы не сорвать шляпки.

После удаления всех винтов осторожно покачайте подставку из стороны в сторону, пока защёлка в центре не освободится и подставка не выйдет.

Используйте лопатку или аналогичный плоский инструмент, чтобы отжать небольшие рамки, отмеченные на изображении. Снимите пластиковую отделку, закрывающую камеру, мягким плоским инструментом.

Будьте терпеливы; придётся работать по периметру корпуса, так как вдоль краёв есть несколько маленьких рамок.

Далее удалите десять винтов Torx T5 длиной 5,92 мм, расположенных под подставкой.

Удалите семь винтов Torx T5 длиной 5,87 мм, расположенных под корпусом камеры. Вторая винтовая посадочная площадка слева закрыта наклейкой.

Отсоедините заднюю крышку от основного корпуса, поддев её лопаткой в местах зазоров.

К задней крышке подключена электрическая плоская шлейфовая лента к материнской плате. Не отрывайте заднюю крышку от материнской платы полностью после ослабления.

Продолжайте по периметру, ослабляя защёлки в каждом углу, пока задняя крышка не снимется.

Поверните устройство на 180 градусов так, чтобы нижняя часть была обращена к вам.

К задней крышке подключена лента батареи к материнской плате. Медленно приподнимите нижнюю часть задней крышки, пока не увидите ленту.

С помощью лопатки оттолкните ленту от материнской платы и уложите её параллельно плате, чтобы освободить.

Отделите заднюю крышку, приподняв её и отведя от основного корпуса.

При повторной сборке может быть сложно вставить ленту обратно в разъём с помощью лопатки. В этом случае аккуратно используйте пальцы, чтобы вставить конец шлейфа в разъём до щелчка.

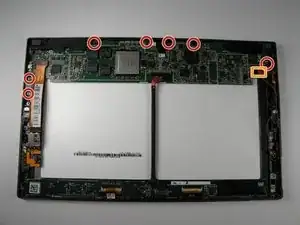

Открутите семь винтов Torx T5 длиной 3,61 мм, крепящих материнскую плату.

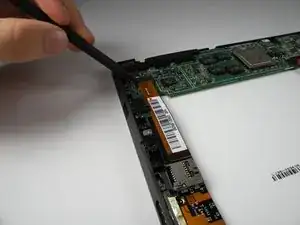

Используйте пластиковый инструмент для поддевания, чтобы приподнять защёлку и отсоединить оранжевую шлейфовую ленту с правой стороны материнской платы.

Используйте пластиковый инструмент, чтобы поднять язычок, фиксирующий оранжевую ленту на плате.

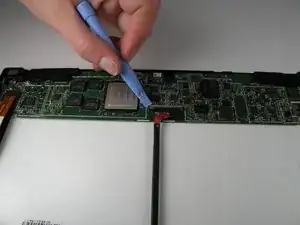

Пластиковым инструментом приподнимите разъём шлейфа дисплея и дигитайзера в середине материнской платы и отсоедините его.

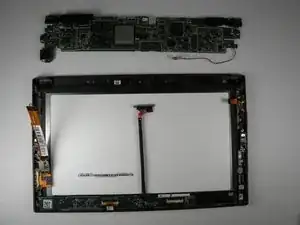

Поднимите материнскую плату и отведите её от задней панели.

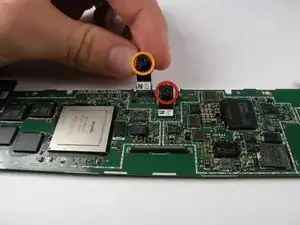

Найдите две камеры примерно в центре материнской платы.

Фронтальная камера

Основная камера

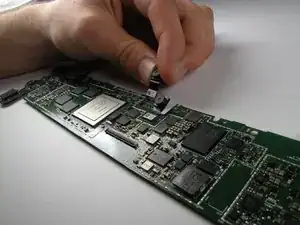

Не прикасайтесь к объективу камеры и отсоедините её от нижней части материнской платы.

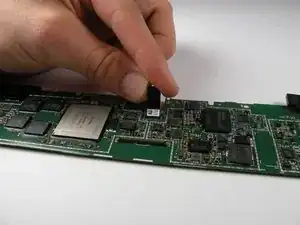

Не прикасайтесь к объективу камеры и отсоедините её от материнской платы.

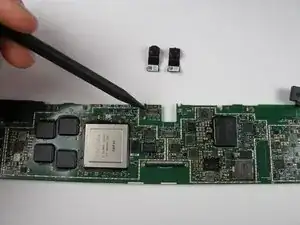

При установке новых камер убедитесь, что они совмещены с передней и задней крышками.
