Замена радиаторов Microsoft Surface Pro 2
Это руководство поможет вам заменить или снять радиаторы на Surface Pro 2. Радиаторы отводят тепло, генерируемое электроникой внутри устройства. Они проводят тепло от нагретых компонентов и рассеивают избыточное тепло в окружающий воздух. Замена может понадобиться в случае перегрева устройства или если необходимо получить доступ к другим компонентам под радиаторами. Обратите внимание, что радиаторы расположены за материнской платой в Surface Pro 2, поэтому требуется аккуратная разборка и обращение. Для доступа к материнской плате вам нужно будет снять экран и рамки.
Вам понадобятся изопропиловый спирт, термопаста, фен для нагрева и несколько других полезных инструментов, перечисленных в разделе инструментов. Изопропиловый спирт и термопаста необходимы для обеспечения хорошего теплового контакта между заменяемыми радиаторами и охлаждаемыми электронными компонентами. В качестве примера нанесения термопasty см. это руководство: Как нанести термопасту
Необходимо соблюдать меры предосторожности, чтобы избежать порезов о острые металлические кромки, а также аккуратно обращаться с чувствительной электроникой.
Шаг 1
Чтобы избежать поражения электрическим током, перед началом работы отключите и выключите Surface Pro 2.
Шаг 2
Избегайте контакта с нагревательным элементом или феном кожи и глаз, так как это может причинить вред.
Используя нагревательную панель или фен, прогрейте края экрана, чтобы размягчить клей. Эта зона простирается примерно на один дюйм от края устройства.
Клей находится под тёмной рамкой дисплея устройства.
Шаг 3
Используя пластиковый монтажный инструмент и присоску при необходимости для опоры, аккуратно вставьте край монтажного инструмента под угол экрана.
Если инструмент не скользит легко под экран, вернитесь к нагреву перед продолжением.
Медленно проводите инструментом по всему периметру края экрана.
Шаг 4
Отключите оранжевые кабели, соединяющие экран с материнской платой, потянув за маленькие язычки. Используя нейлоновую лопатку, освободите эти кабели.
Обратите внимание на третий маленький разъём, отмеченный красным.
Дайте клею остыть перед тем, как он вступит в контакт с любой другой поверхностью.
Шаг 5
Убедитесь, что фронтальная камера полностью отключена, затем снимите пластиковую скобу.
Удалите 22 винта на рамке.
Снимите левые и правые крепления; слева 16 винтов, справа 15 винтов.
Используются три различных винта Torx: T3, T4 и T5.
Шаг 6
После снятия креплений отложите их в сторону.
На самой материнской плате также есть винты.
Удалите 25 винтов разного размера, которые прикрепляют материнскую плату к задней пластине.
Посмотрите прикреплённую фотографию с диаграммой винтов, чтобы помочь отслеживать винты.
Шаг 7
Вы полностью сняли материнскую плату — она должна выглядеть как на показанных фотографиях.
Будьте осторожны со всеми кабельными соединениями на материнской плате.
Шаг 8
Обязательно используйте перчатки или инструменты, так как металл по краю острый.
На тыльной стороне материнской платы найдите тепловой экран, расположенный между двумя вентиляторами в верхней части платы.

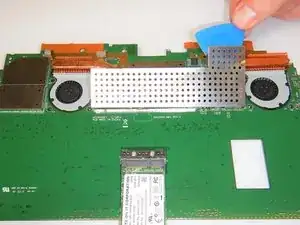

Снимите тепловой экран с помощью монтажной лопатки, поддев по краям.

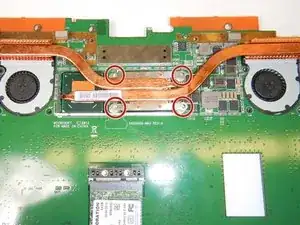

Удалите все четыре винта Torx T5, расположенные в каждом углу рамки крепления радиатора.

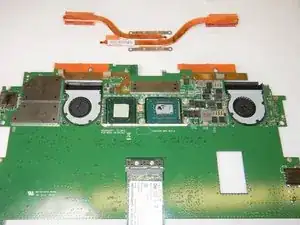

Аккуратно снимите радиаторы с материнской платы.
При повторной установке радиаторов обязательно очистите обе контактные поверхности изопропиловым спиртом и повторно нанесите термопасту.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
