Замена аккумуляторного блока Microsoft Surface

Перед началом ремонта убедитесь, что устройство расположено правильно и вы знакомы со всеми портами и кнопками. Экран должен быть направлен вверх, а логотип Windows — внизу.

Выключите устройство перед продолжением

Осторожно переверните планшет так, чтобы экран был направлен вниз.

Поднимите за нижние углы, чтобы открыть подставку.

Удалите два винта Torx T5 длиной 5,1 мм.

Два винта находятся по левому и правому краям внутри подставки.

При отвинчивании будьте осторожны, чтобы не повредить шляпку винта.

После удаления всех винтов аккуратно покачайте подставку из стороны в сторону, пока рычажок в центре не освободится, отпустив подставку.

Используйте лопатку или похожий плоский инструмент, чтобы отжать маленькие рамки, выделенные на изображении. Снимите пластиковую отделку, закрывающую камеру, мягким плоским инструментом.

Терпение; придётся работать по периметру корпуса, так как по краям есть несколько маленьких рамок.

Далее удалите десять винтов Torx T5 длиной 5,92 мм, расположенных под подставкой.

Удалите семь винтов Torx T5 длиной 5,87 мм, расположенных под кожухом камеры. Второй винт слева закрыт наклейкой.

Отсоедините заднюю крышку от корпуса, поддев её лопаткой в местах зазоров.

Между задней крышкой и материнской платой проходит электрическая лента. Не отрывайте заднюю крышку от материнской платы после того, как вы ослабили крышку.

Продолжайте по периметру по углам и ослабляйте защёлки с каждой стороны, пока задняя крышка не снимется.

Поверните устройство на 180 градусов так, чтобы нижняя часть устройства была обращена к вам.

К задней крышке прикреплена лента, соединяющая аккумулятор с материнской платой. Медленно приподнимите нижнюю часть задней крышки, пока не увидите ленту.

Используйте лопатку, чтобы отвести ленту от материнской платы и расположить её параллельно плате для отсоединения.

Отделите заднюю крышку, подняв её вверх от основного корпуса.

При повторной сборке может быть сложно вставить конец ленты обратно в разъём с помощью лопатки. В этом случае аккуратно используйте руки, чтобы задвинуть конец ленты в разъём до щелчка.

Аккумулятор приклеен к задней крышке, но его можно легко снять лопаткой.

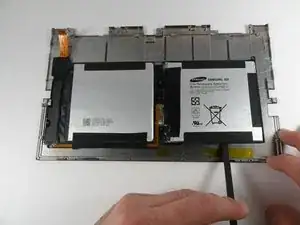

Аккуратно подденьте лопаткой одну сторону аккумулятора и работайте взад-вперёд по всем сторонам, пока аккумулятор не отделится от задней крышки.

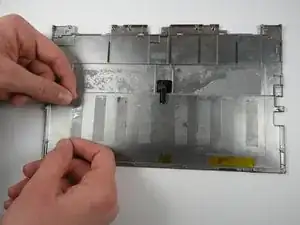

При сборке проверьте и убедитесь в адгезии задней крышки перед установкой аккумуляторного блока. При необходимости добавьте двусторонний скотч.
