Замена порта зарядки Microsoft Surface

Перед началом ремонта убедитесь, что устройство расположено правильно и вы знакомы со всеми портами и кнопками. Экран должен быть расположен вверх, а логотип Windows — внизу.

Выключите устройство перед продолжением

Осторожно переверните планшет так, чтобы экран был вниз.

Поднимите нижние углы, чтобы открыть подставку.

Удалите два винта T5 Torx длиной 5,1 мм.

Эти два винта расположены с левой и правой стороны в подставке.

При отвинчивании будьте осторожны, чтобы не сорвать шлиц винта.

После удаления всех винтов аккуратно покачайте подставку из стороны в сторону, пока рычажок в середине не освободится и подставка не выйдет.

Используйте лопатку или аналогичный инструмент с плоским наконечником, чтобы отжать маленькие рамки, отмеченные на изображении. Снимите пластиковую окантовку, закрывающую камеру, мягким плоским инструментом.

Действуйте терпеливо; придётся обходить корпус, так как вдоль краёв расположено несколько мелких рамок.

Далее удалите десять винтов T5 Torx длиной 5,92 мм, расположенных под подставкой.

Удалите семь винтов T5 Torx длиной 5,87 мм, расположенных под корпусом камеры. Второй винт слева закрыт наклейкой.

Отсоедините заднюю крышку от основного корпуса, ослабляя её лопаткой в местах зазоров.

К задней крышке подсоединён шлейф питания к материнской плате. Не отрывайте заднюю крышку от материнской платы после её ослабления.

Продолжайте обходить устройство по периметру, ослабляя защёлки по углам и сторонам, пока задняя крышка полностью не снимется.

Поверните устройство на 180 градусов так, чтобы нижняя часть была обращена к вам.

К задней крышке прикреплён шлейф батареи, идущий к материнской плате. Медленно приподнимите нижнюю часть задней крышки, пока не увидите шлейф.

С помощью лопатки отведите шлейф от материнской платы и располагайте его параллельно плате, чтобы извлечь шлейф.

Отделите заднюю крышку, подняв её вверх от основного корпуса.

При повторной сборке может быть трудно вставить шлейф обратно в разъём с помощью лопатки. В этом случае аккуратно используйте руки, чтобы вдвинуть конец шлейфа в разъём до щелчка.

Разместите Surface так, чтобы сторона с портом зарядки была обращена к вам.

Поднимите защёлку пальцем и отсоедините оранжевый шлейф от материнской платы.

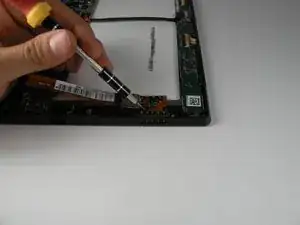

Удалите два винта T4 Torx длиной 3,6 мм, фиксирующие порт зарядки.

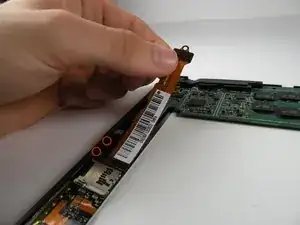

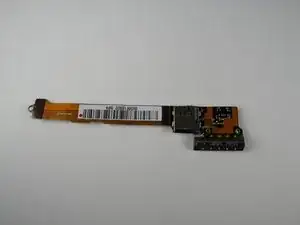

Извлеките порт зарядки, сдвинув его с основной платы.
