Замена разъема для наушников Jazz UltraTab C1059-HL
В этом руководстве будет показано, как эффективно удалить и заменить разъем для наушников. Эта замена займет 15-20 минут. Однако, если следовать инструкциям, задача будет выполнена с минимальным вредом для устройства.
Шаг 1

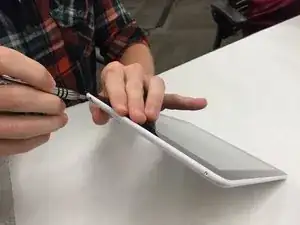

Используйте крестовую отвертку, чтобы удалить четыре винта: два в верхней и два в нижней части устройства.
Шаг 2

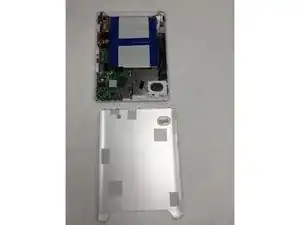

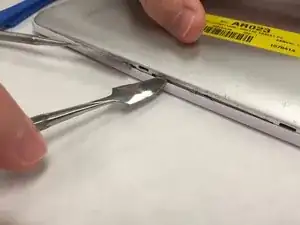

Поставьте устройство экраном вниз на стол и используйте лопатку, чтобы удалить заднюю панель.
Шаг 3
Для вашей безопасности отключите батарею.

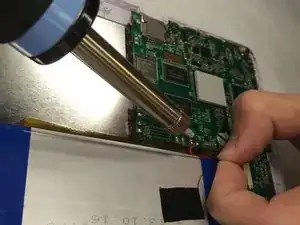

Используя паяльник, удалите провода, соединяющие батарею с материнской платой.
Шаг 4

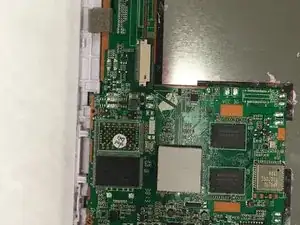

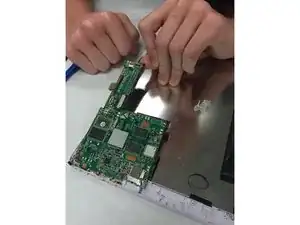

Удалите винт, который крепит материнскую плату к задней панели. Аккуратно снимите материнскую плату.
Шаг 5

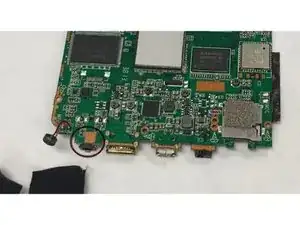

Разъем для наушников прикреплен к материнской плате, поэтому необходимо заменить всю плату.
С новой материнской платой используйте эти шаги в обратном порядке, чтобы собрать устройство.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
