Замена материнской платы Jazz UltraTab C855

Удалите 4 внешних винта с помощью отвертки PH #000.

Подденьте заднюю крышку с помощью синего пластикового инструмента. Работайте вдоль шва, пока не сможете просунуть пальцы, чтобы разъединить её.

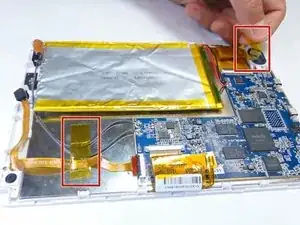

Удалите два куска скотча, фиксирующие шлейфы к материнской плате.

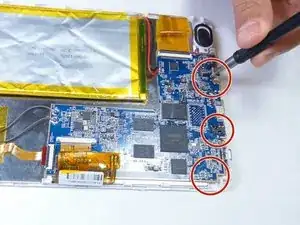

Удалите 3 винта в верхней части материнской платы.

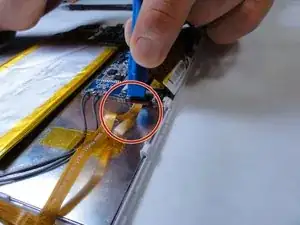

Используя пластиковый инструмент, поднимите зажим, который фиксирует шлейф рядом с динамиком.

Извлеките шлейф из разъёма на материнской плате.

Используйте пластиковый инструмент, чтобы отключить другой шлейф от материнской платы. Этот шлейф принадлежит камерам устройства.

Отключите крупный шлейф от материнской платы. Для этого разблокируйте защёлки с каждой стороны разъёма.

При работе с электронными устройствами важно использовать инструмент, безопасный по стандарту ESD, чтобы избежать случайного повреждения устройства. Используйте обычную черную нейлоновую лопатку или пластиковый инструмент, когда это возможно.

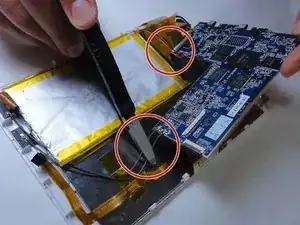

Обрежьте два комплекта проводов, закреплённых на материнской плате. Разрезайте провода как можно ближе к плате. Это оставит достаточно длины для повторного подключения проводов к новой плате.

Пропустите этот шаг, если вы просто удаляете материнскую плату для замены экрана.

При повторной сборке рекомендуется паять или обжимать провода вдали от контактов материнской платы. Избегайте пайки непосредственно к материнской плате, если это не абсолютно необходимо. Чтобы узнать больше о пайке, ознакомьтесь с Руководством по навыкам пайки от iFixit.
