Замена аккумулятора Jazz Ultratab C954

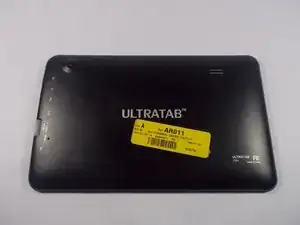

На верхней части планшета находятся два винта длиной 1 см, удерживающие заднюю крышку. Найдите эти винты и извлеките их с помощью отвертки Phillips #0.

Теперь нужно отжать заднюю крышку от сенсорной панели. Для этого вставьте пластиковую лопатку в шов. Затем обходите панель по периметру, пока она не освободится.

На верхней стороне планшета имеются кнопки, проходящие через заднюю крышку. Крышка должна сдвигаться вверх при снятии, чтобы не повредить кнопки.

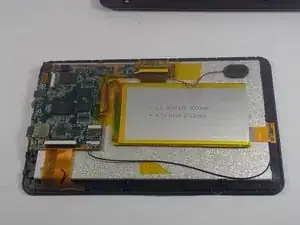

Вот как должен выглядеть ваш планшет после снятия задней крышки. Теперь вы готовы начинать ремонт. Следуйте соответствующему руководству для инструкций по ремонту основных компонентов.

Чтобы снова прикрепить заднюю крышку, начните со сдвига крышки на место, убедившись, что кнопки и динамик расположены в соответствующих отверстиях на крышке. Затем соедините две крышки, нажав их друг на друга до щелчка пластиковых защёлок.

Когда обе панели сцеплены, последним шагом будет установка двух винтов длиной 1 см в верхней части планшета. Ваш планшет снова готов к использованию!

Сначала найдите аккумулятор в планшете — вся информация об аккумуляторе напечатана на его поверхности. Эти данные помогут вам приобрести правильный аккумулятор для вашего планшета.

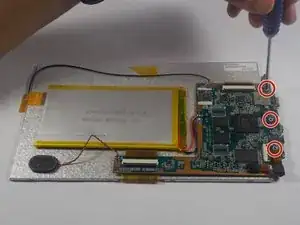

Перед снятием аккумулятора необходимо отсоединить материнскую плату, чтобы расширить рабочее пространство и предотвратить повреждения. Для этого извлеките три винта Phillips, помеченные красными кружками. Эти винты также имеют длину 1 см.

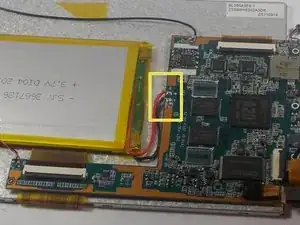

Два провода, подключённые к аккумулятору, находятся в пределах жёлтой рамки. Они припаяны к материнской плате и должны быть разрезаны. С помощью кусачек перережьте каждый провод как можно ближе к плате, не повредив плату.

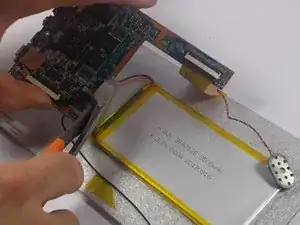

Теперь пора извлечь старый аккумулятор. Перед снятием аккумулятора обведите его положение карандашом — это позволит установить новый аккумулятор точно в том же месте. Аккумулятор приклеен к экрану и должен быть удалён с помощью пластиковой лопатки. Аккуратно отлейте аккумулятор от экрана, пока он не освободится.

ВНИМАНИЕ: Будьте осторожны, чтобы не повредить и не проколоть аккумулятор — он содержит вредные вещества и не должен быть вскрыт или разрезан.

Приклейте новый аккумулятор на место с помощью клеевого пистолета, убедившись, что аккумулятор выровнен по сделанным отметкам и что провода находятся в правильном направлении. Провода должны быть на стороне, где расположена материнская плата.

Перед подключением нового аккумулятора к материнской плате найдите места для подключения положительного и отрицательного проводов. Чёрный провод нужно подключить к (-), а красный — к (+).

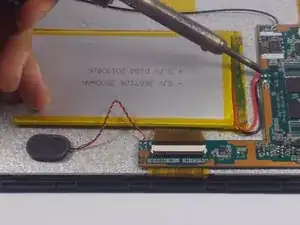

Пришло время припаять провода в их правильные места. Для этого удерживайте провод на старом припое, небольшим количеством припоя расплавьте припой и провода на старых точках соединения.

Чёрный провод — в положение -, красный провод — в положение +.

Паяльники очень горячие и могут вызвать серьёзные травмы. Если вы не умеете пользоваться паяльником, попросите помощи у опытного человека.

Для объяснения по паянию обратитесь к руководству iFixit по пайке How To Solder and Desolder Connections

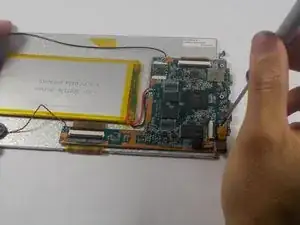

После подключения нового аккумулятора можно снова закрепить материнскую плату тремя ранее снятыми винтами.

Когда новый аккумулятор полностью подключён, вы можете снова прикрепить крышку и начать пользоваться планшетом. Инструкции по повторному прикреплению крышки см. во вспомогательном руководстве по снятию и установке крышки (Шаг 3).
