Замена динамика Digitac Jazz Ultratab C725
В следующем руководстве показано, как заменить динамик для Digitac Jazz Ultratab C725. Для правильного удаления динамика потребуется использовать паяльник. Если вы не знакомы с пайкой, мы рекомендуем ознакомиться с руководством по пайке.
Шаг 1

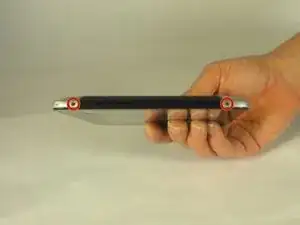

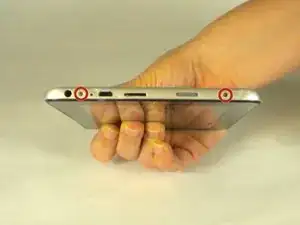

Найдите четыре винта с крестовой головкой размером 3,5 мм, которые крепят серебряную заднюю панель к экрану. По два винта расположены сверху и снизу.
С помощью отвертки с крестовой головкой #00 удалите все 4 винта.
Удаляйте винты с минимальным усилием, чтобы избежать повреждения резьбы. Если резьба повреждена, удаление винтов станет намного сложнее или может даже стать невозможным.
Шаг 2
Переверните ваше устройство так, чтобы длинная сторона без кнопок была обращена к вам.

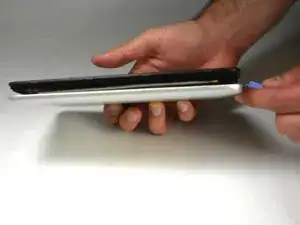

Вставьте пластиковый инструмент для открытия между серебряной задней панелью и экраном примерно на 2,5 см от угла устройства с каждой стороны.
Подденьте пластиковый инструмент, пока экран не отсоединится от задней панели.
Продолжайте вдоль края устройства, отщелкивая все места, где экран крепится к серебряной задней панели.
Обойдите углы пластиковым инструментом и отщелкивайте дополнительные места крепления по мере необходимости.
Как только экран ослабнет, потяните его к себе и поднимите, чтобы предотвратить повреждение кнопок на другой стороне устройства.
Шаг 3

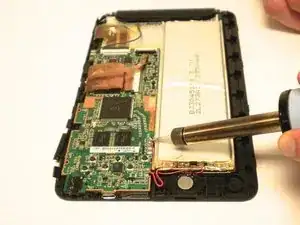

Используйте паяльник, чтобы расплавить припой, соединяющий динамик с материнской платой.
Осторожно вытяните провода.
Шаг 4

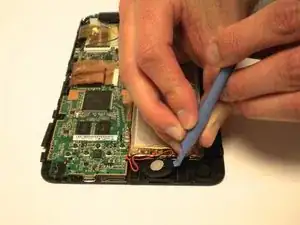

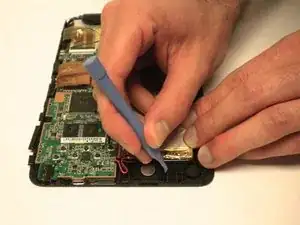

Вставьте пластиковый инструмент в щель между динамиком и кронштейном, который его удерживает.

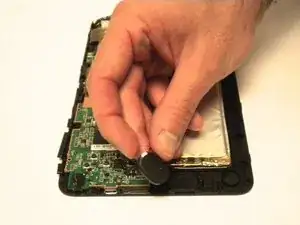

Подденьте динамик из кронштейна.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
