Замена материнской платы Digitac Jazz Ultratab C725
Следующее руководство покажет вам, как заменить материнскую плату в планшете Digitac Jazz Ultratab C725. В этом руководстве несколько раз потребуется использование паяльника. Если вы не знакомы с пайкой, мы рекомендуем ознакомиться с этим руководством по пайке.
Шаг 1

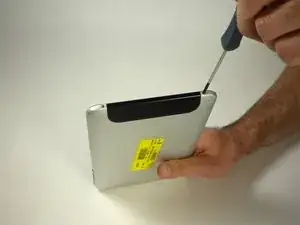

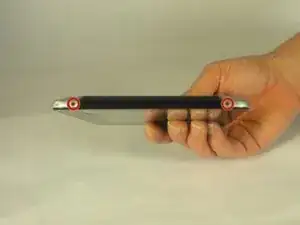

Найдите четыре винта Phillips длиной 3,5 мм, которые крепят серебристую заднюю панель и экран вместе. Два винта находятся сверху и ещё два — снизу.
Используя отвёртку Phillips #00, удалите все четыре винта.
Удаляйте винты с минимальным усилием, чтобы не повредить резьбу. При повреждении резьбы удаление винтов станет намного сложнее или может стать невозможным.
Шаг 2
Поверните устройство длинной стороной без кнопок к себе.

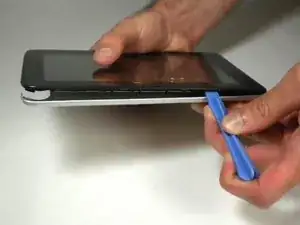

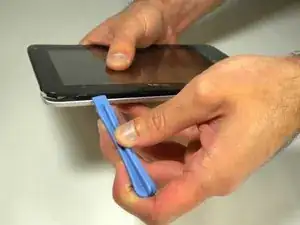

Вставьте пластиковую разделительную присоску между серебристой задней панелью и экраном примерно на 2,5 см от углов устройства с любой стороны.
Аккуратно подденьте присоской, пока экран не отсоединится от задней панели.

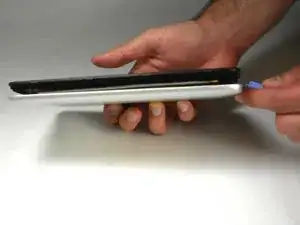

Продвигайтесь вдоль края устройства, отсоединяя все точки фиксации экрана к серебристой задней панели.
Пройдите по углам пластиковой присоской и при необходимости отсоедините дополнительные точки защёлкивания.
Когда экран ослабнет, потяните его на себя, а затем приподнимите, чтобы не повредить кнопки на противоположной стороне устройства.
Шаг 3

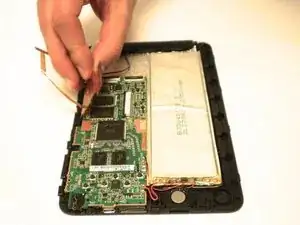

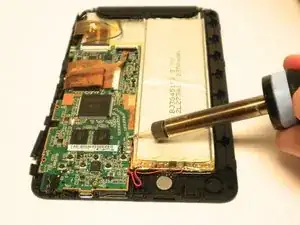

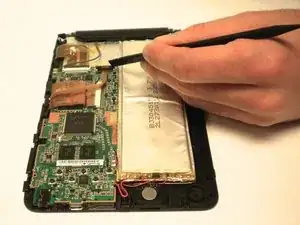

Возьмите паяльник и расплавьте припой, соединяющий провода аккумулятора с материнской платой.
Провода два: чёрный и красный.

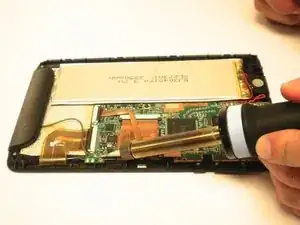

Далее, используйте паяльник, чтобы расплавить соединение динамика.
У динамика также два провода: красный и чёрный.
Наконец, используйте паяльник, чтобы расплавить соединение антенного провода.
Антенна — это единственный серый провод.
Как только припой расплавится, аккуратно извлеките провода.
Шаг 4

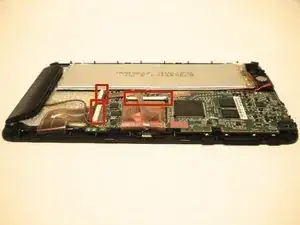

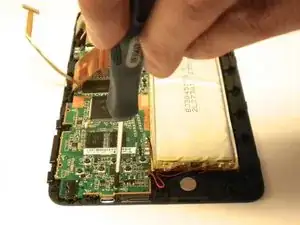

Найдите три белых фиксатора на материнской плате, которые удерживают кабели передачи данных.
Используя лопатку, поднимите чёрные фиксаторы под углом 90 градусов.
После того как фиксаторы будут подняты, вытяните кабели передачи данных.
Повторите операцию для всех трёх фиксаторов.
Шаг 5

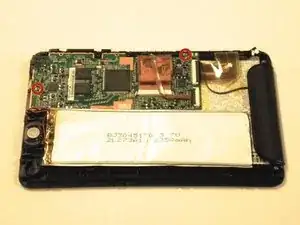

Найдите два винта Phillips длиной 4,0 мм, которые крепят материнскую плату. Один винт расположен сверху, другой — снизу материнской платы.
Используя отвёртку Phillips #00, удалите оба винта.
Удаляйте винты с минимальным усилием, чтобы не повредить резьбу. При повреждении резьбы удаление винтов станет намного сложнее или может стать невозможным.
Шаг 6

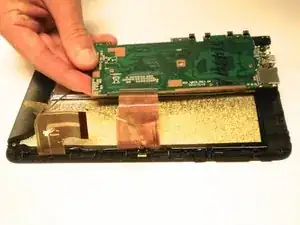

Материнская плата теперь должна быть свободной. Аккуратно извлеките её из планшета.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
